Collecteur basse température ECOFLOW

Description

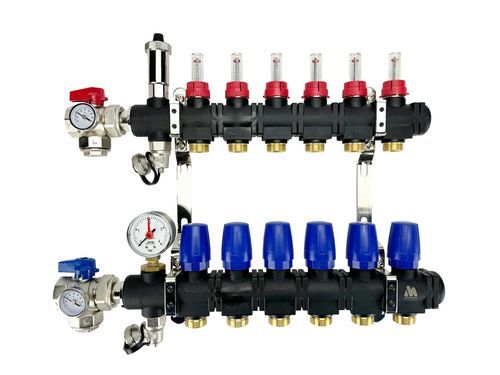

Le collecteur mono-paroi synthétique EcoFlow MAGNUM est fabriqué en polyamide renforcé de fibres de verre. Il est composé d'éléments synthétiques entièrement préformés assemblés par des barres filetées. Conçu pour fonctionner en haute et basse température, il convient pour le chauffage et la climatisation et peut être utilisé avec une source de chaleur hybride (chauffage en hiver, refroidissement en été). Équipement de série : vannes à boisseau de 1", purgeur automatique, 2 vannes à boisseau pour remplissage et vidange, 2 thermomètres et un manomètre.

Possibilité de raccordement hydraulique
Pour des combinaisons avec d'autres systèmes de chauffage haute température via un seul circuit primaire, le système hydraulique W90002 peut être fixé directement au collecteur pour la régulation du mélange basse température.

Modèles et dimensions
Réf. | Description | Dimensions
W52002 | Collecteur synthétique EcoFlow MAGNUM 2 circuits | 265 x 375 x 125 mm
W52003 | Collecteur synthétique EcoFlow MAGNUM 3 circuits | 320 x 375 x 125 mm
W52004 | Collecteur synthétique EcoFlow MAGNUM 4 circuits | 375 x 375 x 125 mm
W52005 | Collecteur synthétique EcoFlow MAGNUM 5 circuits | 430 x 375 x 125 mm
W52006 | Collecteur synthétique EcoFlow MAGNUM 6 circuits | 485 x 375 x 125 mm
W52007 | Collecteur synthétique EcoFlow MAGNUM 7 circuits | 540 x 375 x 125 mm
W52008 | Collecteur synthétique EcoFlow MAGNUM 8 circuits | 595 x 375 x 125 mm
W52009 | Collecteur synthétique EcoFlow MAGNUM 9 circuits | 650 x 375 x 125 mm
W52010 | Collecteur synthétique EcoFlow MAGNUM 10 circuits | 705 x 375 x 125 mm
W52011 | Collecteur synthétique EcoFlow MAGNUM 11 circuits | 760 x 375 x 125 mm
W52012 | Collecteur synthétique EcoFlow MAGNUM 12 circuits | 815 x 375 x 125 mm
W52013 | Collecteur synthétique EcoFlow MAGNUM 13 circuits | 870 x 375 x 125 mm
W52014 | Collecteur synthétique EcoFlow MAGNUM 14 circuits | 925 x 375 x 125 mm
W52015 | Collecteur synthétique EcoFlow MAGNUM 15 circuits | 980 x 375 x 125 mm

Sources d'énergie adaptées
Chaudière | Oui
Pompe à chaleur | Oui
Énergie solaire (avec ballon tampon) | Oui
Poêle à granulés | Oui
Chauffage urbain | Oui (sur demande)

Caractéristiques (résumé)

• Vanne d'arrêt sur l'alimentation : Oui
• Thermostat sur l'alimentation et le retour : Oui
• Pompe : Non (non fournie)
• Compteur de courant : Non (non fourni)
• Thermomètre sur le retour : Oui
• Thermomanomètre sur l'alimentation : Oui
• Purgeur automatique : Oui
• Vanne d'arrêt sur le retour : Oui
• Vanne RTL sur le retour : Non
• Quantité de mélange sur la vanne de régulation : Non
• Clapet anti-retour entre retour et alimentation : Non

Détails techniques
Eléments synthétiques préformés renforcés de fibres de verre.
Groupe de vannes thermostatiques M30 x 1,5 pour actionneurs MAGNUM.
Groupes avec débitmètre professionnel plage 0-2,5 L/min.
Raccords de groupe pour Eurocone 3/4".
Raccord circuit primaire 1" ; fermeture via vannes à boisseau.
Le collecteur inclut un système de fixation mural.
Vanne à boisseau 1" à poignée rouge et vanne à boisseau 1" à poignée bleue.
Débitmètre Camflux 2,5 L/min - 1/2".
Thermomètre bimétallique.
Purgeur automatique nickelé 1/2" avec joint torique.

Contenu de l'emballage

• Rapport de montage
• Instructions d'installation
• Certificat de garantie

Garantie
10 ans sur le corps du collecteur et 2 ans sur les accessoires.

Caractéristiques / données techniques

• Matériau : polyamide renforcé de fibres de verre (éléments synthétiques préformés).
• Utilisation : chauffage et refroidissement ; convient aux systèmes hybrides.
• Raccords de groupe : Eurocone 3/4".
• Raccord circuit primaire : 1" avec vannes à boisseau.
• Débitmètre professionnel intégré : plage 0-2,5 L/min (Camflux 2,5 L/min - 1/2").
• Vannes incluses : vannes à boisseau 1" (poignées rouge et bleue), vannes d'arrêt sur alimentation et retour.
• Instruments inclus : thermomètres (alimentation et retour), thermomanomètre sur alimentation, manomètre.
• Purgeur automatique nickelé 1/2" inclus.
• Système de fixation mural inclus.
• Optionnel : possibilité d'attacher le système hydraulique W90002 pour la régulation du mélange basse température.
