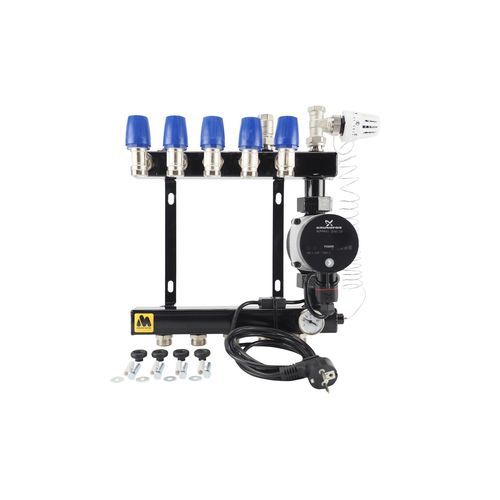

Collecteur résistant à la corrosion BASIC

Vue d'ensemble
Le MAGNUM Basic Steel est une unité de commande simple et très robuste, fournie de série avec une pompe écoénergétique de classe A. Cette pompe est une pompe à pression constante (modulante) qui s'ajuste lorsque des groupes sont fermés par des actionneurs. Le collecteur est hydrauliquement neutre, ce qui signifie que la pompe de ce collecteur n'a pas d'influence sur le circuit primaire. Le collecteur est testé sous pression à 6 bar et fourni avec un rapport d'essai, des instructions d'installation claires et une carte de garantie.

Variantes (Art.nr. | Description | Dimensions)
W40001 | MAGNUM Basic Steel 1 Group incl. A-Label Pump | 190 x 390 x 145 mm
W40002 | MAGNUM Basic Steel 2 Groups incl. A-Label Pump | 190 x 390 x 145 mm
W40003 | MAGNUM Basic Steel 3 Groups incl. A-Label Pump | 245 x 390 x 145 mm
W40004 | MAGNUM Basic Steel 4 Groups incl. A-Label Pump | 300 x 390 x 145 mm
W40005 | MAGNUM Basic Steel 5 Groups incl. A-Label Pump | 355 x 390 x 145 mm
W40006 | MAGNUM Basic Steel 6 Groups incl. A-Label Pump | 410 x 390 x 145 mm
W40007 | MAGNUM Basic Steel 7 Groups incl. A-Label Pump | 465 x 390 x 145 mm
W40008 | MAGNUM Basic Steel 8 Groups incl. A-Label Pump | 520 x 390 x 145 mm
W40009 | MAGNUM Basic Steel 9 Groups incl. A-Label Pump | 575 x 390 x 145 mm
W40010 | MAGNUM Basic Steel 10 Groups incl. A-Label Pump | 630 x 390 x 145 mm

Application
Chaudière de chauffage central | V (convient)
Pompe à chaleur | X (ne convient pas)
Chauffage solaire (avec ballon tampon) | X (ne convient pas)
Poêle à granulés | X (ne convient pas)
Chauffage urbain | X (ne convient pas)

Caractéristiques (tableau des fonctions)
Vanne en entrée | V (inclus)
Thermostat en entrée | V (inclus)
Pompe | V (inclus, classe A)
Débitmètre | X (non inclus)
Thermomètre | V (inclus)
Manomètre | X (non inclus)
Purgeur d'air | V (inclus)
Vanne en retour | V (inclus)
Vanne RTL au retour | X (non inclus)
Quantité de mélange dans la vanne de régulation | X (non inclus)
Vanne d'arrêt entre alimentation et retour | X (non inclus)
Certification | CE

Détails techniques

• Le corps de ce collecteur est galvanisé et revêtu d'époxy noir RAL 9011
• Équipé d'un bouton thermostat, d'un thermomètre, d'un dispositif de sécurité maximal et d'un purgeur d'air
• Équipé de série d'une pompe écoénergétique de classe A
• Vannes de groupe thermostatiques doublement réglables compatibles avec les actionneurs MAGNUM
• Raccords de groupe compatibles Euroconus 3/4"
• Raccord primaire 1/2" (à partir de 8 groupes 3/4")
• Le distributeur est fourni avec le matériel de montage en standard
• Vanne préparée pour thermostat
• Bouton thermostat avec vanne à capuchon dans le tube plongeur
• Thermomètre bimétallique incl. tube plongeur
• Purgeur d'air 1/2"
• Vanne à bille 1/2" 2 pièces bleue

Contenu de l'emballage

• Rapport d'essai
• Instructions d'installation
• Certificat de garantie
• Unité MAGNUM Basic Steel

Garantie
MAGNUM Basic Steel : 5 ans pour le corps, 2 ans pour les accessoires.

Caractéristiques / spécifications techniques

• Nom du modèle : MAGNUM Basic Steel
• Matériau et finition du corps : corps galvanisé, revêtement époxy noir RAL 9011
• Pompe : écoénergétique, classe A, pression constante (modulante)
• Comportement hydraulique : collecteur hydrauliquement neutre
• Essai de pression : 6 bar (fourni avec rapport d'essai)
• Raccords de groupe : compatibles Euroconus 3/4"
• Raccord primaire : 1/2" (3/4" à partir de 8 groupes)
• Instruments inclus : bouton thermostat, thermomètre, purgeur d'air, dispositif de sécurité maximal
• Montage : livré avec le matériel de fixation
• Certifications : CE
