Collecteur résistant à la corrosion PREMIUM

Présentation

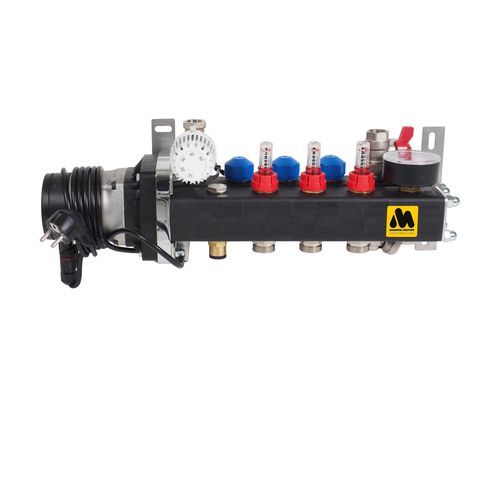

Le collecteur MAGNUM Premium Composite est une unité de distribution hydraulique compacte et modulaire pour installations de chauffage et de refroidissement. Les éléments individuels sont en polyamide renforcé de fibres de verre et assemblés par tiges filetées. La construction double paroi des éléments apporte une isolation thermique et réduit sensiblement la condensation sur le collecteur.

Modèles / Dimensions
Réf. — Description — Dimensions
W51001 — Collecteur MAGNUM Premium Composite 1 groupe — 390 x 200 x 170 mm
W51002 — Collecteur MAGNUM Premium Composite 2 groupes — 445 x 200 x 170 mm
W51003 — Collecteur MAGNUM Premium Composite 3 groupes — 500 x 200 x 170 mm
W51004 — Collecteur MAGNUM Premium Composite 4 groupes — 555 x 200 x 170 mm
W51005 — Collecteur MAGNUM Premium Composite 5 groupes — 610 x 200 x 170 mm
W51006 — Collecteur MAGNUM Premium Composite 6 groupes — 665 x 200 x 170 mm
W51007 — Collecteur MAGNUM Premium Composite 7 groupes — 720 x 200 x 170 mm
W51008 — Collecteur MAGNUM Premium Composite 8 groupes — 775 x 200 x 170 mm
W51009 — Collecteur MAGNUM Premium Composite 9 groupes — 830 x 200 x 170 mm
W51010 — Collecteur MAGNUM Premium Composite 10 groupes — 885 x 200 x 170 mm
W51011 — Collecteur MAGNUM Premium Composite 11 groupes — 940 x 200 x 170 mm
W51012 — Collecteur MAGNUM Premium Composite 12 groupes — 995 x 200 x 170 mm
W51013 — Collecteur MAGNUM Premium Composite 13 groupes — 1050 x 200 x 170 mm
W51014 — Collecteur MAGNUM Premium Composite 14 groupes — 1105 x 200 x 170 mm
W51015 — Collecteur MAGNUM Premium Composite 15 groupes — 1160 x 200 x 170 mm

Application

• Chaudière chauffage central — Oui
• Pompe à chaleur — Non
• Chauffage solaire (avec ballon tampon) — Oui
• Poêle à pellets — Oui
• Réseau de chaleur — Oui (sur demande)

Caractéristiques (fonctions présentes)

• Valve en alimentation — Oui
• Thermostat en alimentation — Oui
• Pompe — Oui
• Débitmètre — Oui
• Thermomètre — Oui
• Manomètre — Oui
• Purgeur d'air — Oui
• Valve en retour — Oui
• Valve RTL en retour — Non
• Vanne de mélange de la régulation — Non
• Vanne d'arrêt entre départ et retour — Non
• Contrôle — CE

Détails techniques

• Équipé de série d'une pompe Grundfos A-Label à haut rendement.
• Raccords thermostatiques de groupe M30x1,5 compatibles avec actionneurs MAGNUM.
• Raccords de groupe compatibles avec Eurocone ¾.
• Groupes équipés de débitmètres professionnels 0–2,5 L/min.
• Raccord primaire ½ (à partir de 8 groupes ¾).
• Équipé de thermomètre, purgeur d'air, soupape de sécurité et robinet de remplissage.
• Vanne préparée thermostatiquement ½ (à partir de 8 groupes ¾).
• Molette thermostat avec capuchon et tige plongeante.
• Débitmètre : Camflux 2.5 L/m - ½.
• Manothermomètre 60 mm axial incl. DB.
• Purgeur d'air ½.
• Vanne à boisseau sphérique ½ en deux parties bleue (à partir de 8 groupes ¾).

Méthode d'installation
La température de l'eau se règle via une tête thermostatique. Le collecteur intègre un dispositif de sécurité maximal pour éviter l'introduction d'eau trop chaude dans le plancher chauffant.

Contenu du colis

• Rapport d'essai de pression
• Instructions d'installation
• Certificat de garantie
• Collecteur MAGNUM Premium Composite

Garantie
MAGNUM Premium Composite : 10 ans sur le corps, 2 ans sur les valves.
