Chauffage au sol à eau chaude SLIMFIT

résidentielà usage domestiquepour plancher stratifié

Vue d'ensemble

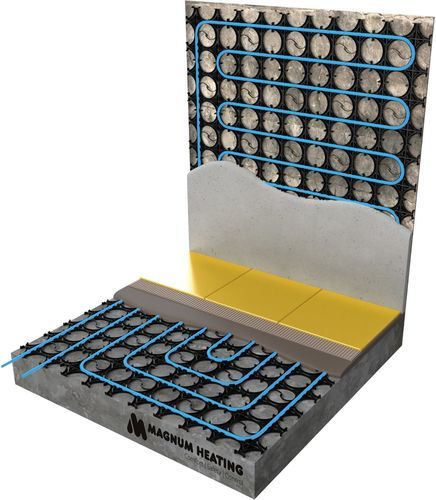

MAGNUM SlimFit 10 et SlimFit 12 sont des systèmes de chauffage hydraulique basse hauteur conçus pour pose au sol et en paroi. SlimFit 10 accepte des tuyaux Ø10 mm avec hauteur d'installation 12 mm (hauteur système) ; SlimFit 12 accepte des tuyaux Ø12 mm avec hauteur d'installation 14 mm. La structure ouverte des plaques favorise l'adhérence du mortier ou de l'enduit, adaptée aux projets de rénovation et utilisable comme chauffage principal.

Fonctionnement et composition
Le système se compose de plaques plastiques emboîtables qui se clipsent entre elles. Le tube de chauffage se clipse dans les canaux des plaques. Les emballages contiennent 5 plaques : SlimFit 10 — 5 plaques 60 x 80 cm (2,4 m²) ; SlimFit 12 — 5 plaques 75 x 100 cm (3,75 m²).

Avantages

• Hauteur très réduite, adaptée aux rénovations.
• Compatible avec plusieurs finitions de sol (carreaux, bois, stratifié, moquette) — certains finis nécessitent un ragréage.
• Peut être utilisé pour chauffage et refroidissement (en paroi la plaque supporte l'enduit).
• Certifications : CE, KOMO, MPA, SKZ. Garantie : 2 ans sur les éléments, 50 ans sur la tuberie.

Méthodes d'installation
Pour montage (sol ou mur)

• Taille de perçage : 5–6 mm (selon support).
• Taille de cheville : 5–7 mm selon le support.

Patron

• Sol : Spirale inversée
• Mur : Meandre

Finition

• Sol : Ragréage autolissant ou chape (sable/ciment)
• Mur : Mortier d'enduit

Présentations et composants (SlimFit 12)
Art.nr. W61012 — MAGNUM SlimFit 12 system — 3,75 m² — 5 plaques 75 x 100 cm
Art.nr. W12100 — MAGNUM Tube PE-RT — 100 m — 12 x 1,5 mm
Art.nr. W12300 — MAGNUM Tube PE-RT — 300 m — 12 x 1,5 mm
Art.nr. W90012 — MAGNUM Adaptateur / Euroconus — 12 x 1,5 x 3/4” mm
Art.nr. W91201 — Set de connexion PUSH pour 1x 100 m tube 12 mm
Art.nr. W91202 — Set de connexion PUSH pour 2x 100 m tube 12 mm
Art.nr. W91203 — Set de connexion PUSH pour 3x 100 m tube 12 mm

Présentations et composants (SlimFit 10)
Art.nr. W61024 — MAGNUM SlimFit 10 system — 2,4 m² — 5 plaques 60 x 80 cm
Art.nr. W10080 — MAGNUM Tube PE-RT — 80 m — 10 x 1,3 mm
Art.nr. W10240 — MAGNUM Tube PE-RT — 240 m — 10 x 1,3 mm
Art.nr. W90010 — MAGNUM Adaptateur / Euroconus — 10 x 1,3 x 3/4” mm (par 2) acier
Art.nr. W91001 — Set de connexion PUSH pour 1x 80 m tube 10 mm
Art.nr. W91002 — Set de connexion PUSH pour 2x 80 m tube 10 mm
Art.nr. W91003 — Set de connexion PUSH pour 3x 80 m tube 10 mm
Art.nr. W91004 — Set de connexion PUSH pour 4x 80 m tube 10 mm

Informations sur les zones et longueurs
Longueurs de tube : SlimFit 10 — 80 m et 240 m ; SlimFit 12 — 100 m et 300 m. Longueur maximale par zone : SlimFit 10 = 240 m (3×80 m), SlimFit 12 = 300 m (3×100 m). Surface maximale approximative par groupe : SlimFit 10 = 24 m² ; SlimFit 12 = 37,5 m².

Vidéo d'installation
Vidéo pas-à-pas disponible montrant la pose, le clipsage et les finitions (référence : vidéo d'installation MAGNUM SlimFit).

Caractéristiques / Spécifications techniques

• Marque : MAGNUM
• Série / modèle : SlimFit (variantes 10 et 12)
• Type de système : Hydraulique, pour sol ou mur
• Hauteur d'installation : 12 mm (SlimFit 10) et 14 mm (SlimFit 12) incluant la tuberie
• Hauteur totale de montage : env. 15–20 mm (10) ; env. 17–22 mm (12)
• Dimensions des éléments : 800×600 mm (SlimFit 10) ; 1000×750 mm (SlimFit 12)
• Dimensions des composants : 200×200 mm (10) ; 250×250 mm (12)
• Couverture par pack : 2,4 m² (5 éléments) 10 ; 3,75 m² (5 éléments) 12
• Compatibilité tuberie : Ø10 mm (10) ; Ø12 mm (12)
• Espacement centre-à-centre : 100 mm (10) ; 125 mm (12)
• Finitions compatibles : Carrelage, bois (avec ragréage), stratifié PVC (avec ragréage), moquette (avec ragréage)
• Certifications : CE, KOMO, MPA, SKZ
• Garantie : 2 ans sur éléments ; 50 ans sur la tuberie

Détails techniques

• Éléments SlimFit 10 L×l : 800 × 600 mm (4×3 composants) ; composant 200 × 200 mm ; surface par élément 0,48 m² ; pack 2,4 m² (5 éléments)
• Éléments SlimFit 12 L×l : 1000 × 750 mm (4×3 composants) ; composant 250 × 250 mm ; surface par élément 0,75 m² ; pack 3,75 m² (5 éléments)
• Hauteur d'installation système : 12 mm (10) ; 14 mm (12)
• Hauteur totale de montage : env. 15–20 mm (10) ; 17–22 mm (12)
• Espacement tubes centre-à-centre : 100 mm (10) ; 125 mm (12)
• Taille de perçage recommandée : 5–6 mm ; cheville : 5–7 mm
