Chauffage au sol à eau chaude HEATBOARD W

résidentielpour plancher stratifiéavec panneau en polystyrène expansé

Présentation

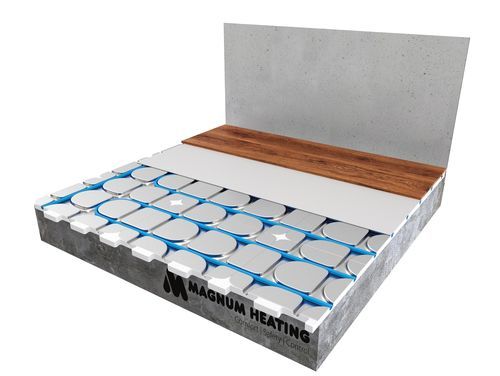

Le système de plancher chauffant à eau MAGNUM HeatBoard W, d'une épaisseur de 18 mm, s'installe directement sous des sols flottants en bois, parquet ou stratifié. Convient uniquement pour pièces sèches, idéal en rénovation.

Application
MAGNUM HeatBoard W est adapté aux systèmes de sols durs et secs (stratifié, bois et parquet). En cas de revêtements souples (tapis), il convient d'installer au préalable MAGNUM DuoBoard entre le système chauffant et le revêtement de sol.

Facilité d'installation
Les plaques du système s'emboîtent comme des pièces de puzzle et se découpent facilement à la lame de cutter. Le tube de plancher chauffant MAGNUM Tube de 12 mm peut être clipsé. L'entraxe fixe est de 125 mm. Environ 8 m de MAGNUM Tube sont nécessaires par m². Le sol peut ensuite être recouvert de la couche de feutre fournie sur laquelle le revêtement final peut être posé. La sous-couche doit être stable, plane et propre.

Contenu de l'emballage

• 13 plaques (4,8 m²)
• Couche de feutre (5 m²)
• Rouleau de ruban aluminium
• Gants de protection

Remarque
Le tube MAGNUM 12 mm, un collecteur, les raccords nécessaires et éventuellement DuoBoard doivent être commandés séparément.

Numéros d'article
Art.nr. | Description | m² | Dimensions
W63010 | MAGNUM Heatboard 18 mm | 4,8 m² | 13 plaques de 770 x 520 mm

Options
Art.nr. | Options | m | Dimensions
W12100 | MAGNUM Tube PE-RT | 100 m | 12 x 1,5 mm
W12300 | MAGNUM Tube PE-RT | 300 m | 12 x 1,5 mm
W90012 | MAGNUM Adaptor / Euroconus connection | | 12 x 1,5 x 3/4” mm
W91201 | PUSH connection set for 1 x 100 m tube 12 mm | |
W91202 | PUSH connection set for 2 x 100 m tube 12 mm | |
W91203 | PUSH connection set for 3 x 100 m tube 12 mm | |
430030 | DuoBoard 2 x 4 MDF plates | 2,88 m² | 1200 x 600 x 3 mm BaseBoard / 4 mm TopBoard

Spécifications (résumé)
Type de système | Hauteur du système | Largeur du système | Hauteur min. d'encastrement | Installation | Espacement des tubes | Zones humides | Carrelage | Bois | Stratifié (PVC) | Moquette | Certification | Garantie
À base d'eau | 18 mm | à partir de 20 cm | 18 mm | Flottant | Fixe 125 mm | X | V (i.c.w. Knauf ou Fermacell min. 12mm) | V | V (PVC i.c.w. DuoBoard) | V (i.c.w. DuoBoard) | CE | 2 ans

Détails techniques (valeurs clés)

• Désignation selon norme : EPS-EN13163-T2-L2-S2-P2-DLT(1)5-CS(10)150
• Epaisseur nominale dL : 17 mm
• Conductivité thermique : 0,036 W/mK (DIN V 4108-10)
• Résistance thermique : 0,33 m²K/W
• Contrainte de compression : 150 kPa (à 10% de compression)
• Charge en traction : 45 kPa
• Résistance à la chaleur : < 80°C
• Domaine d'application : DEO selon DIN 4108-10
• Comportement au feu : Classe E selon EN 1350
• Classe de matériau de construction : B2 selon DIN 4102
• Matériau : mousse dure polystyrène EPS (sans CFK)
• Norme en vigueur : EN 13163, DIN V 4108-10

Caractéristiques / Spécifications techniques

• Type de système : À base d'eau
• Hauteur du système : 18 mm
• Largeur du système : à partir de 20 cm
• Hauteur min. d'encastrement : 18 mm
• Installation : Flottante
• Espacement des tubes : Fixe 125 mm
• Adapté en zones humides : Non
• Adapté pour carrelage : Oui (en combinaison avec Knauf ou Fermacell min. 12mm)
• Adapté pour bois : Oui
• Adapté pour stratifié (PVC) : Oui (avec DuoBoard)
• Adapté pour moquette : Oui (avec DuoBoard)
• Certification : CE
• Garantie : 2 ans
• Conductivité thermique : 0,036 W/mK
• Résistance thermique : 0,33 m²K/W
• Contrainte de compression : 150 kPa (à 10% de compression)
• Résistance à la chaleur : < 80°C
• Matériau : mousse dure polystyrène EPS (sans CFK)
