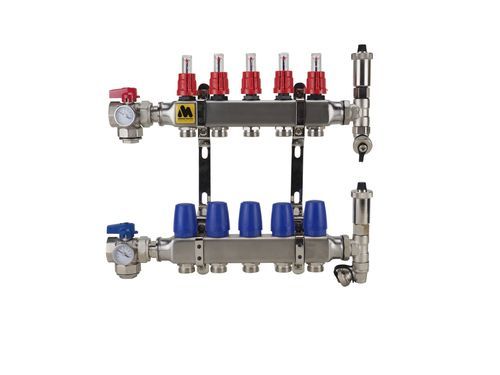

Collecteur basse température E32

résistant à la corrosion

Description
Collecteur MAGNUM Premium E32 INOX Open LT indiqué pour applications basse et haute température. Fabriqué en acier inoxydable 4301 (AISI304). Conçu pour chauffage principal et d'appoint. Groupes indépendants avec vanne d'arrêt et raccords eurocône 3/4". Comprend : 1 débitmètre par groupe, 2 purgeurs, 2 thermomètres, supports de fixation, vis et chevilles.

Modèles (Réf. / Description / Dimensions)
E32002 | Collecteur MAGNUM Premium E32 INOX Open LT 2G | 240 x 365 x 100 mm
E32003 | Collecteur MAGNUM Premium E32 INOX Open LT 3G | 320 x 365 x 100 mm
E32004 | Collecteur MAGNUM Premium E32 INOX Open LT 4G | 350 x 365 x 100 mm
E32005 | Collecteur MAGNUM Premium E32 INOX Open LT 5G | 420 x 365 x 100 mm
E32006 | Collecteur MAGNUM Premium E32 INOX Open LT 6G | 470 x 365 x 100 mm
E32007 | Collecteur MAGNUM Premium E32 INOX Open LT 7G | 515 x 365 x 100 mm
E32008 | Collecteur MAGNUM Premium E32 INOX Open LT 8G | 570 x 365 x 100 mm
E32009 | Collecteur MAGNUM Premium E32 INOX Open LT 9G | 625 x 365 x 100 mm
E32010 | Collecteur MAGNUM Premium E32 INOX Open LT 10G | 680 x 365 x 100 mm
E32011 | Collecteur MAGNUM Premium E32 INOX Open LT 11G | 735 x 365 x 100 mm
E32012 | Collecteur MAGNUM Premium E32 INOX Open LT 12G | 790 x 365 x 100 mm
E32013 | Collecteur MAGNUM Premium E32 INOX Open LT 13G | 845 x 365 x 100 mm
E32014 | Collecteur MAGNUM Premium E32 INOX Open LT 14G | 900 x 365 x 100 mm
E32015 | Collecteur MAGNUM Premium E32 INOX Open LT 15G | 955 x 365 x 100 mm

Source d'énergie adaptée
Chaudière | V
Pompe à chaleur | V
Énergie solaire (avec ballon tampon) | V
Poêle à pellets | V
Chauffage central | V

Caractéristiques
Vanne d'arrêt en impulsion : V
Thermostat en impulsion : V
Pompe : X
Débitmètre : V
Thermomètre sur retour : V
Manomètre : V
Purgeur : V
Vanne de retour : V
Vanne RTL sur retour : X
Quantité de mélange dans la vanne de régulation : X
Clapet entre retour et impulsion : X
Inspection : CE

Détails techniques

• Le corps du collecteur est fabriqué en acier inoxydable 4301 (AISI304).
• Groupes de vannes thermostatiques M30X 1.5 pour actionneurs MAGNUM.
• Groupes avec débitmètre professionnel plage 0–2,5 L/min.
• Raccords de groupe pour eurocône 3/4".
• Raccord circuit primaire 1" verrouillable via vannes à boisseau avec thermomètre.
• Le collecteur inclut système de fixation (supports, vis et chevilles).
• Collecteur testé à 6 bars ; inclut test de pression, manuel d'instructions et garantie.
• Contenu de l'emballage : Rapport de montage ; Instructions d'installation ; Carte de garantie ; MAGNUM Premium E32 INOX Open LT.
• Garantie : 10 ans sur le corps du collecteur et 2 ans sur les accessoires.

Caractéristiques / Spécifications techniques

• Matériau du corps : Acier inoxydable 4301 (AISI304).
• Vannes thermostatiques M30X 1.5 compatibles avec actionneurs MAGNUM.
• Débitmètre professionnel par groupe (0–2,5 L/min).
• Raccords de groupe : eurocône 3/4".
• Raccord primaire : 1" avec vannes à boisseau et thermomètre.
• Pression d'essai : 6 bars ; inclut test de pression et documentation.
• Inclut purgeurs, thermomètres, supports de fixation et quincaillerie de montage.
