Système de fixation en polystyrène expansé PSE W90116

pour plancherpour intérieur

Vue d'ensemble

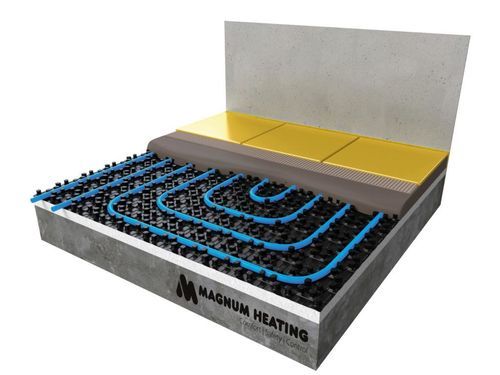

Les plaques à plots simplifient la préparation du sol pour l'installation du chauffage par le sol et réduisent le temps de pose. Elles permettent le positionnement rapide des tubes de chauffage et sont disponibles en version non isolée (17 mm) et isolées (28 mm et 47 mm). Dimensions de la plaque : 1 x 1 m. Convient pour tubes de chauffage Ø14–16 mm. Hauteur minimale de pose : 5 cm au‑dessus du tube. Installation : flottante ou collage.

Variantes produit (non isolé)
Art.nr. | Description | m² | Remarque
W90116 | MAGNUM Castellated plates Uninsulated | 10 m² | 10 pièces – 17 mm
W90108 | MAGNUM Castellated plates Uninsulated | 30 m² | 30 pièces – 17 mm

Variantes produit (isolé)
Art.nr. | Description | m² | Remarque
W90117 | MAGNUM Castellated plates 28 mm | 10 m² | 11 mm EPS – 10 pièces
W90109 | MAGNUM Castellated plates 28 mm | 20 m² | 11 mm EPS – 20 pièces
W90110 | MAGNUM Castellated plates 47 mm | 10 m² | 30 mm EPS – 10 pièces

Caractéristiques (récapitulatif)
Type de système | Hydraulique
Hauteur du système | 17, 28 ou 47 mm
Largeur panneau | 1 x 1 m
Hauteur minimale de pose | 5 cm au‑dessus du tube
Installation | Flottante / Collage
Compatible zones humides | Oui
Revêtements compatibles | Carrelage, bois, stratifié (PVC), moquette
Certification | DIN 4108-10 ; classe de matériau B2 (DIN 4102-B2)
Garantie | 2 ans

Détails techniques
Élément à plots avec panneau isolant thermique en EPS selon DIN EN 13163, film PS avec joint antidérapant et plots EPS à l'arrière pour tubes de chauffage 14–16 mm. Surimpression film deux faces pour liaison étanche à la chape. Application pour isolation intérieure sur plafonds ou dalles selon DIN 4108-10, classe de matériau B2 selon DIN 4102-B2.

• Comportement au feu selon EN 13501 : classe E
• Classe de matériau conformément à DIN 4102 : B2
• Application selon EN 13163 pour isolation intérieure sur plafonds ou dalles selon DIN 4108-10
• EPS (sans CFC, HCFC, HFC ni HBCD)
• Polymère ignifuge FR

28 mm isolé

• Résistance thermique 0,314 m²K/W
• Charge maximale de circulation 150 kPa

47 mm isolé

• Résistance thermique 0,75 m²K/W
• Charge maximale de circulation 5 kPa (kN/m²)
• Amélioration bruit d'impact 28 dB
• Conductivité thermique (valeur nominale) 0,040 W/mK

Caractéristiques techniques

• Marque : MAGNUM Heating
• Produit : Castellated plates
• Hauteurs disponibles : 17 mm (non isolé), 28 mm (isolé), 47 mm (isolé)
• Dimensions plaque : 1 x 1 m
• Convient pour tubes de chauffage Ø 14–16 mm
• Hauteur minimale de pose : 5 cm au‑dessus du tube
• Méthode d'installation : Flottante ou collage
• Revêtements compatibles : Carrelage, bois, stratifié (PVC), moquette
• Certification : DIN 4108-10 ; classe de matériau B2 (DIN 4102-B2)
• Comportement au feu : EN 13501 = classe E
• 28 mm isolé : résistance thermique 0,314 m²K/W ; charge maximale 150 kPa
• 47 mm isolé : résistance thermique 0,75 m²K/W ; charge maximale 5 kPa ; amélioration bruit d'impact 28 dB ; conductivité thermique 0,040 W/mK
• Garantie : 2 ans
