Chauffage au sol à eau chaude DRYFLOOR

résidentielpour plancher stratifiéavec panneau en polystyrène expansé

Aperçu du produit

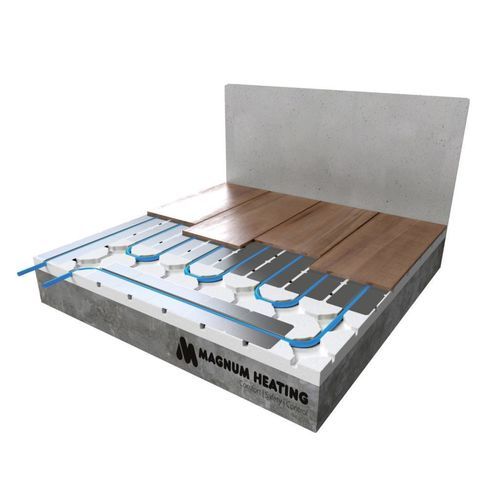

Le système MAGNUM DryFloor permet l'installation d'un chauffage au sol en construction sèche lorsque la hauteur de construction est limitée ou lorsque le support est moins porteur (par ex. sous‑planchers en bois). Le système se compose de plaques isolantes EPS profilées sur lesquelles sont positionnés des profils de répartition thermique en aluminium pour accueillir le tube chauffant.

Caractéristiques principales

• Hauteur du système : 25 mm (construction sèche)
• Les profils Omega en aluminium répartissent la chaleur sur la surface de sol ; conductivité thermique : 80 W/mK
• Réaction thermique plus rapide comparée aux systèmes traditionnels en mortier
• Diamètre de tube recommandé avec les plaques isolantes : 14 mm
• Environ 8 profils aluminium nécessaires par m² (règle pratique)
• Le support doit être stable, plan et propre avant pose

Produits / Articles
Art.nr. | Description | m² | Dimensions
W62075 | MAGNUM DryFloor 25 mm | 7,5 m² | 100 x 75 cm
W62901 | Profil Omega aluminium 14 mm | | 1000 x 120 x 0,4 mm

Tubages (exemples)
Art.nr. | Description | m | Dimensions
W14100 | MAGNUM Tube PE-RT | 100 m | 14 x 2 mm
W14120 | MAGNUM Tube PE-RT | 120 m | 14 x 2 mm
W14240 | MAGNUM Tube PE-RT | 240 m | 14 x 2 mm
W14600 | MAGNUM Tube PE-RT | 600 m | 14 x 2 mm

Accessoires
Art.nr. | Description | Dimensions
W90014 | Adaptateur / connexion Euroconus | 14 x 2 x 3/4” mm

Spécifications (résumé)

• Type de système : Chauffage par le sol hydraulique (construction sèche)
• Hauteur du système : 25 mm
• Hauteur min. d'installation : 25 mm
• Largeur du système : à partir de 20 cm
• Installation : Flottante
• Puissance : Variable
• Adapté aux zones humides : Oui
• Carrelage : Adapté (en combinaison avec Fermacell min. 12 mm)
• Bois : Adapté
• Laminé (PVC) : Adapté (en combinaison avec Fermacell min. 12 mm)
• Moquette : Adapté (en combinaison avec Fermacell min. 12 mm)
• Certification : CE
• Garantie : 2 ans (plaques & profils); tubes : jusqu'à 50 ans

Garantie

• Plaques isolantes et profils MAGNUM : 2 ans
• Tubes MAGNUM : 50 ans (les 10 premières années avec prise en charge des dommages consécutifs)

Détails techniques
Plaques isolantes EPS

• Surface utile par plaque : 0,75 m² (1000 x 750 mm)
• Pièces par emballage : 10 plaques (7,5 m²)
• Épaisseur nominale : 25 mm
• Espacement des tubes (chauffage principal) : 125 mm
• Longueur maximale par circuit : 100 m
• Conductivité thermique (DIN V 4108‑10) : 0,035 W/mK
• Résistance thermique : 0,71 m²K/W
• Contrainte de compression (10 % de compression) : 150 kPa
• Charge en traction : 60 kPa
• Température de déformation thermique : jusqu'à 80 °C
• Comportement au feu (EN 13501) : Classe E
• Classe de matériau de construction (DIN 4102) : B1
• Matériau : Mousse dure polystyrène EPS (sans CFC)
• Normes : EN 13163, DIN V 4108‑10

Profils Omega en aluminium

• Dimensions par profil : 1000 x 120 x 0,4 mm
• Conductivité thermique : 80 W/mK
• Nombre approximatif requis : 8 profils par m²

Caractéristiques techniques (résumé)

• Nom du produit : MAGNUM DryFloor
• Hauteur du système : 25 mm
• Type de système : Chauffage par le sol hydraulique, construction sèche
• Taille des plaques isolantes : 100 x 75 cm (surface utile 0,75 m²)
• Profils : Profils Omega aluminium (1000 x 120 x 0,4 mm)
• Diamètre de tube recommandé : 14 mm
• Espacement des tubes : 125 mm
• Longueur maximale par circuit : 100 m
• Certification : CE
• Garantie : Plaques & profils 2 ans ; tubes jusqu'à 50 ans (les 10 premières années avec prise en charge des dommages consécutifs)
