Système de fixation en polystyrène expansé PSE TACKER

pour plancherpour intérieur

Présentation

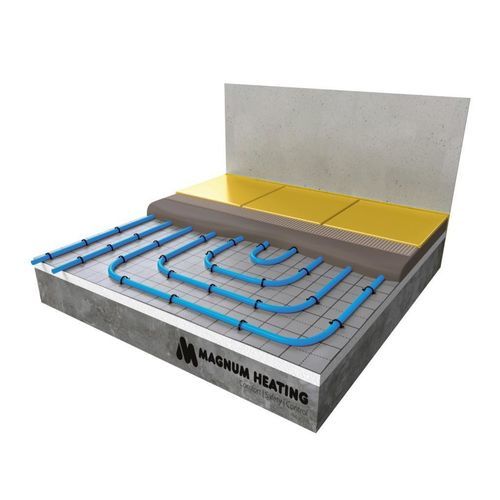

Le système Tacker comprend des plaques isolantes, une feuille quadrillée et des agrafes de fixation pour une pose efficace du chauffage par le sol. Les tubes sont fixés directement sur des plaques isolantes de 20, 30 ou 50 mm à l'aide d'agrafes Tacker, ce qui rend le système adapté aux grandes surfaces. Il est nécessaire de poser une bande périphérique contre toutes les parois pour permettre les dilatations du sol.

Feuille quadrillée Tacker
Pour les poses directement sur l'isolant, la feuille quadrillée Tacker est disponible. La feuille présente une grille rectangulaire 10 cm x 10 cm avec une maille intérieure de 5 cm x 5 cm, permettant des espacements de pose variés entre les tuyaux.

Agrafes et outil Tacker
Le système utilise des agrafes plastiques Tacker (40 mm et 60 mm) qui fixent les tubes de chauffage directement sur les plaques isolantes. Les agrafes sont posées à l'aide de la agrafeuse Tacker pour une fixation rapide et fiable.

Produits (numéros d'article)
Art.nr. | Description | m² | Dimensions
W90102 | Feuille Tacker quadrillée | 50 m² | 50 m x 1 m
W90103 | Plaque isolation MAGNUM Tacker | 10 m² | Thermique 20 mm
W90104 | Plaque isolation MAGNUM Tacker | 10 m² | Thermique 30 mm
W99915 | Plaque isolation MAGNUM Tacker | 10 m² | Thermique 50 mm
W90122 | Plaque isolation MAGNUM Tacker | 10 m² | Acoustique 20 mm
W90123 | Plaque isolation MAGNUM Tacker | 10 m² | Acoustique 30 mm

Art.nr. | Description | Présentation
W90105 | Agrafes Tacker | 40 mm – 300 unités
W90106 | Agrafes Tacker | 60 mm – 300 unités

Art.nr. | Description
W90107 | Agrafeuse Tacker

Caractéristiques
Type de système | À eau
Hauteur du système | 20, 30 ou 50 mm
Largeur du système | 1000 mm
Hauteur min. réglage | 5 cm au-dessus du tube
Installation | Flottante / Collage
Zones humides | Oui
Carrelage | Oui
Bois | Oui
Laminé (PVC) | Oui
Moquette | Oui
Certifications | DIN 13163, DIN 4108-10, classe de matériau de construction B2 (DIN 4102-B2)
Garantie | 2 ans

Détails techniques

• Dimensions plaque (rouleau) : 10000 x 1000 mm
• Épaisseurs plaque : 20, 30 ou 50 mm
• Résistance thermique : env. 0,44 m²K/W (20 mm), 0,75 m²K/W (30 mm), 1,25 m²K/W (50 mm)
• Charge maximale : 4 kPa (kN/m²)
• Amélioration bruit d'impact : 28 dB ou 29 dB
• Conductivité thermique nominale (DIN 4108-4) : 0,045 W/mK
• Options d'agrafes : 40 mm et 60 mm (paquets de 300) ; agrafes 38 mm adaptées aux tuyaux Ø 14–20 mm
• Dimensions de l'agrafeuse Tacker : 800 x 140 x 70 mm
