Chauffage au sol électrique 100305

résidentielcommercialpour plancher en béton

Présentation

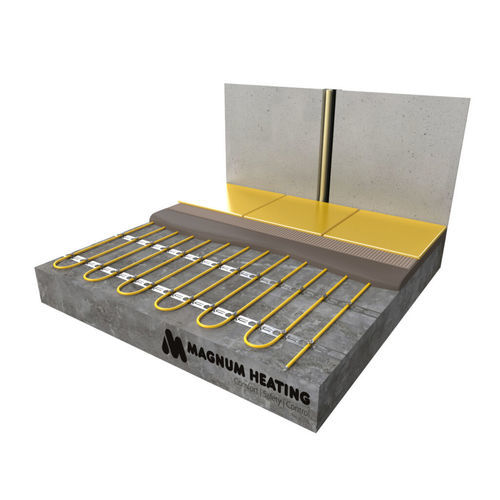

Le MAGNUM Cable est un câble chauffant électrique conçu pour une installation dans des chapes en ciment. L'espacement entre câbles définit la puissance par m², permettant d'augmenter la puissance pour une réaction plus rapide et une température de surface plus élevée ou de réduire la puissance pour des températures constantes/faibles. Le câble est souple pour faciliter la pose et peut être fixé sur MAGNUM Isorol ou plaques rainurées à l'aide de bande aluminium, ou sur treillis béton avec des colliers. Des bandes d'entretoise sont disponibles pour montage direct sur le sol.

Méthodes d'installation
Deux puissances linéaires sont proposées : 10 W/m et 17 W/m. Les câbles 10 W/m sont fournis en puissances totales de 100 à 1900 W, adaptés à des superficies d'environ 1–20 m². Les câbles 17 W/m sont fournis en puissances totales de 300 à 3300 W, adaptés à des superficies d'environ 2–30 m². Chaque câble chauffant est bouclé en bout, l'alimentation se faisant d'un seul côté : la connexion borgne unique évite le retour vers le thermostat. MAGNUM Cable n'est pas adapté au béton cellulaire léger.

Remarques complémentaires
Un thermostat WiFi avancé prend en compte le temps de chauffe pour que le sol atteigne la température requise au bon moment. L'absence de radiateurs muraux offre une liberté d'aménagement lorsque le chauffage principal le permet.

Exemples de calculs de l'espacement
Pour calculer l'espacement : diviser la surface libre (m²) par la puissance totale du câble (W), puis multiplier le résultat par la puissance linéaire (10 ou 17 W/m). Les deux premiers chiffres après la décimale indiquent l'espacement en centimètres.

Exemples :
500 W pour 3 m² → (3 ÷ 500) × 17 = 0,102 → espacement 10 cm
1000 W pour 7 m² → (7 ÷ 1000) × 17 = 0,119 → espacement 11–12 cm

Contenu du colis

• Câble chauffant
• Ruban de fixation
• Tuyau flexible pour sonde de sol
• Mode d'emploi

MAGNUM Cable 17 (Set) — sélection

• Art.nr. 100305 / 110305 — 17,6 m — 300 W — 1,3 A — 177 Ω
• Art.nr. 100505 / 110505 — 29,4 m — 500 W — 2,2 A — 109 Ω
• Art.nr. 100705 / 110705 — 41,2 m — 700 W — 3,0 A — 76 Ω
• Art.nr. 101005 / 111005 — 58,8 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 101255 / 111255 — 73,5 m — 1250 W — 5,5 A — 42 Ω
• Art.nr. 101705 / 111705 — 100,0 m — 1700 W — 7,4 A — 31 Ω
• Art.nr. 102105 / 112105 — 123,5 m — 2100 W — 9,0 A — 25 Ω
• Art.nr. 102605 / 112605 — 152,9 m — 2600 W — 11,3 A — 20 Ω
• Art.nr. 102905 / 112905 — 170,6 m — 2900 W — 12,8 A — 18 Ω
• Art.nr. 103305 / 113305 — 194,1 m — 3300 W — 14,3 A — 16 Ω

MAGNUM Cable 17 W/m (Unité)

• Art.nr. 120300 — 17,6 m — 300 W — 1,3 A — 177 Ω
• Art.nr. 120500 — 29,4 m — 500 W — 2,2 A — 109 Ω
• Art.nr. 120700 — 41,2 m — 700 W — 3,0 A — 76 Ω
• Art.nr. 121000 — 58,8 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 121250 — 73,5 m — 1250 W — 5,5 A — 42 Ω
• Art.nr. 121700 — 100,0 m — 1700 W — 7,4 A — 31 Ω
• Art.nr. 122100 — 123,5 m — 2100 W — 9,0 A — 25 Ω
• Art.nr. 122600 — 152,9 m — 2600 W — 11,3 A — 20 Ω
• Art.nr. 122900 — 170,6 m — 2900 W — 12,8 A — 18 Ω
• Art.nr. 123200 — 194,1 m — 3300 W — 14,3 A — 16 Ω

MAGNUM Cable 10 W/m (Unité)

• Art.nr. 120107 — 10 m — 100 W — 0,4 A — 529 Ω
• Art.nr. 120207 — 20 m — 200 W — 0,9 A — 264 Ω
• Art.nr. 120307 — 30 m — 300 W — 1,3 A — 176 Ω
• Art.nr. 120407 — 40 m — 400 W — 1,7 A — 132 Ω
• Art.nr. 120507 — 50 m — 500 W — 2,2 A — 106 Ω
• Art.nr. 120607 — 60 m — 600 W — 2,6 A — 88 Ω
• Art.nr. 120807 — 80 m — 800 W — 3,5 A — 66 Ω
• Art.nr. 121007 — 100 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 121207 — 120 m — 1200 W — 5,2 A — 44 Ω
• Art.nr. 121507 — 150 m — 1500 W — 6,5 A — 35 Ω
• Art.nr. 121907 — 190 m — 1900 W — 8,3 A — 28 Ω

Options / accessoires

• Art.nr. 720100 — MAGNUM Stabiliser fibres — Sac 150 g
• Art.nr. 720150 — MAGNUM Ruban aluminium — Rouleau 10 m × 5 cm
• Art.nr. 720310 — MAGNUM Bandes séparatrices — 10 m
• Art.nr. 720315 — MAGNUM Bandes séparatrices — 15 m
• Art.nr. 720400 — MAGNUM Bordures — Rouleau 10 m × 10 cm
• Art.nr. 720502 — MAGNUM Isorol — Rouleau 24 m², 3 mm

Caractéristiques (résumé)

• Type de système : Électrique
• Hauteur système : 7 mm
• Largeur : Variable
• Hauteur minimale de pose : 30 mm
• Installation : Chape
• Puissance linéaire 17 W/m : 115–200 W/m²
• Puissance linéaire 10 W/m : 60–115 W/m²
• Convient zones humides, carrelage, bois, stratifié (PVC), moquette : Approuvé
• Certifications : CE, VDE
• Garantie : À vie* (partie électromécanique)
