Chauffage au sol électrique HEATBOARD E

résidentielcommercialavec isolant acoustique

Présentation

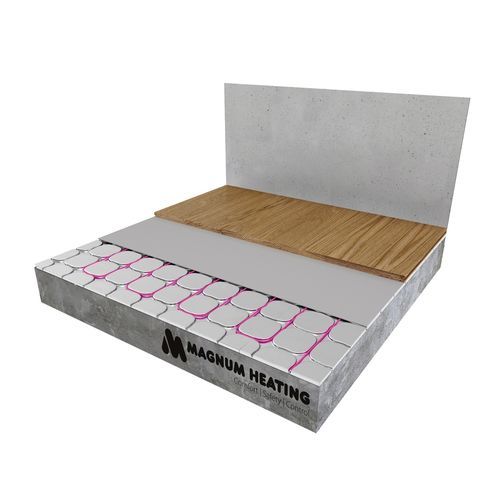

Les sols en bois, parquet et stratifié sont largement utilisés en construction et rénovation. MAGNUM HeatBoard est un système électrique de chauffage par le sol, à sec et de faible hauteur, conçu pour une pose directement sous sols flottants durs (bois, parquet, stratifié). Disponible en 12 mm (standard) ou 32 mm (option). Le système se pilote via un thermostat numérique WiFi avec sonde de sol (thermostat vendu séparément). Les panneaux isolants apportent une résistance thermique et un effet d'atténuation acoustique. Environ 9 m de câble HeatBoard sont nécessaires par zone nette de 1 m2 sans obstacle.

Détails du produit
Conçu pour systèmes de sol dur à pose flottante : stratifié, bois et parquet. Pour revêtements moquette, appliquer la plaque DuoBoard entre le chauffage et la moquette. Non adapté aux installations en milieu humide permanent.

Méthodes d'installation
Des panneaux en mousse EPS haute densité sont collés sur des plaques d'aluminium préformées par un procédé breveté, garantissant un contact complet sur toute la surface et optimisant le transfert de chaleur, y compris en courbe. Le système reçoit un câble MAGNUM HeatBoard de 7 mm ; la conception des plaques optimise le transfert thermique du câble vers la surface.

Dimensions et kit
Dimensions panneau : 788 x 594 mm (effectif : 778 x 589 mm). Fournis en kits de 11 plaques couvrant 5 m2 par kit. Hauteurs système : 12 mm (standard) ou 32 mm (option). Hauteur minimale de construction : 20 mm.

Options de câble (60 Watt/m2)
Art.nr. | Description | Longueur du câble | Puissance
136018 | MAGNUM HeatBoard Cable 6 | 30 m | 180 Watt
136030 | MAGNUM HeatBoard Cable 6 | 50 m | 300 Watt
136048 | MAGNUM HeatBoard Cable 6 | 80 m | 480 Watt
136060 | MAGNUM HeatBoard Cable 6 | 100 m | 600 Watt
136072 | MAGNUM HeatBoard Cable 6 | 120 m | 720 Watt
136090 | MAGNUM HeatBoard Cable 6 | 150 m | 900 Watt
136140 | MAGNUM HeatBoard Cable 6 | 190 m | 1140 Watt

Options de câble (100 Watt/m2)
Art.nr. | Description | Longueur du câble | Puissance
131030 | MAGNUM HeatBoard Cable 10 | 30 m | 300 Watt
131050 | MAGNUM HeatBoard Cable 10 | 50 m | 500 Watt
131080 | MAGNUM HeatBoard Cable 10 | 80 m | 800 Watt
131100 | MAGNUM HeatBoard Cable 10 | 100 m | 1000 Watt
131120 | MAGNUM HeatBoard Cable 10 | 120 m | 1200 Watt
131150 | MAGNUM HeatBoard Cable 10 | 150 m | 1500 Watt
131190 | MAGNUM HeatBoard Cable 10 | 190 m | 1900 Watt

Ensembles de panneaux / produits
Art.nr. | Description | m2 | Dimensions | Unité
430010 | MAGNUM HeatBoard 12 mm | 5 m2 | 78 x 58 cm | 11 plaques
430015 | MAGNUM HeatBoard 32 mm | 5 m2 | 78 x 58 cm | 11 plaques

Contenu du colis câble

• Câble HeatBoard E
• Ruban de fixation
• Tuyau flexible pour sonde de sol
• Instructions d'installation
• Profil pour boucle de fin

Notes
Le câble HeatBoard, le thermostat et la plaque DuoBoard sont commandés séparément. Le thermostat WiFi calcule le temps de préchauffage nécessaire pour atteindre la température de sol souhaitée. La limitation de la température de surface est possible via la sonde et le thermostat.

Caractéristiques / Spécifications techniques

• Type de système : Électrique
• Hauteur du système : 12 mm / 32 mm
• Largeur du panneau : 594 mm
• Longueur du panneau : 778 mm
• Hauteur minimale de construction : 20 mm
• Installation : Flottante
• Puissance : 60 ou 100 W/m2
• Adapté zones humides : Non
• Carrelage : Oui
• Bois : Oui
• Stratifié : Oui
• Moquette : Oui (avec DuoBoard)
• Certifications : CE, VDE
• Garantie : 2 ans (produit), 10 ans sur la fonction électrique du câble
