Système de chauffage au sol électrique MAGNUM

Description

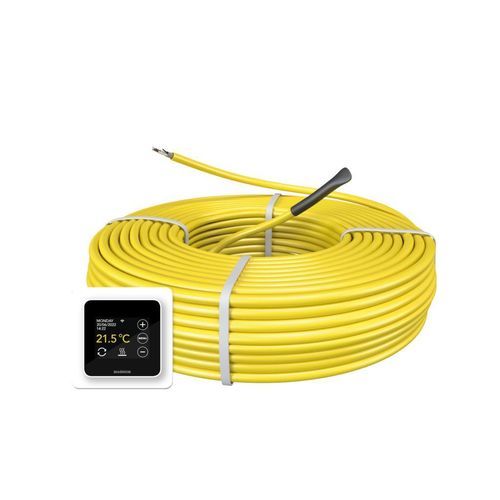

Le câble chauffant MAGNUM est spécialement conçu pour une installation dans des sols à finition en béton imprimé, mais il convient également à d'autres types de revêtements de sol. L'espacement des câbles détermine la puissance par m², permettant de choisir une puissance plus élevée (réponse plus rapide, températures plus élevées) ou plus faible (températures stables ou basses). La souplesse du câble permet une installation rapide et facile. Le câble MAGNUM se fixe à l'aide de bandes d'espacement pour une pose directe sur la chape ou la plaque isolante, de ruban aluminium sur l'isolation Isorol MAGNUM, ou de colliers sur un treillis.

Disponibilités
Les câbles chauffants sont disponibles en versions 10 W/m et 17 W/m avec des puissances de 100 à 3300 W, couvrant des surfaces de 1 à 50 m². Le câble chauffant MAGNUM n'est pas adapté à une utilisation en béton léger.

Exemple pour calculer l'espacement des câbles
Pour calculer l'espacement correct, divisez la surface libre du sol en m² par la puissance totale requise. Multipliez le résultat par 17 (watts par mètre de câble). Les deux premiers chiffres après la virgule correspondent à l'espacement requis du câble en centimètres. Exemples pour un système de chauffage :
500 W de câble sur 3 m² : (3 m² ÷ 500 W) × 17 W/m = 0,102 → Installer le câble à 10 cm
1000 W de câble sur 7 m² : (7 m² ÷ 1000 W) × 17 W/m = 0,119 → Installer le câble à 11–12 cm

Contenu

• Câble chauffant
• Instructions de montage

Câble 17 W — Tableau des références
Art.nr. | Description | Longueur | Puissance | Ampères | Ohm
120300 | MAGNUM 17 | 17,6 m | 300 W | 1,3 | 177
120500 | MAGNUM 17 | 29,4 m | 500 W | 2,2 | 109
120700 | MAGNUM 17 | 41,2 m | 700 W | 3,0 | 76
121000 | MAGNUM 17 | 58,8 m | 1000 W | 4,3 | 53
121250 | MAGNUM 17 | 73,5 m | 1250 W | 5,5 | 42
121700 | MAGNUM 17 | 100 m | 1700 W | 7,4 | 31
122100 | MAGNUM 17 | 123,5 m | 2100 W | 9,0 | 25
122600 | MAGNUM 17 | 152,9 m | 2600 W | 11,3 | 20
122900 | MAGNUM 17 | 170,6 m | 2900 W | 12,8 | 18
123300 | MAGNUM 17 | 194,1 m | 3300 W | 14,3 | 16

Câble 10 W — Tableau des références
Art.nr. | Description | Longueur du câble | Puissance | Ampères | Ohm
120107 | MAGNUM 10 | 10 m | 100 W | 0,4 | 529
120207 | MAGNUM 10 | 20 m | 200 W | 0,9 | 264
120307 | MAGNUM 10 | 30 m | 300 W | 1,3 | 176
120407 | MAGNUM 10 | 40 m | 400 W | 1,7 | 132
120507 | MAGNUM 10 | 50 m | 500 W | 2,2 | 106
120607 | MAGNUM 10 | 60 m | 600 W | 2,6 | 88
120807 | MAGNUM 10 | 80 m | 800 W | 3,5 | 66
121007 | MAGNUM 10 | 100 m | 1000 W | 4,3 | 53
121207 | MAGNUM 10 | 120 m | 1200 W | 5,2 | 44
121507 | MAGNUM 10 | 150 m | 1500 W | 6,5 | 35
121907 | MAGNUM 10 | 190 m | 1900 W | 8,3 | 28

Caractéristiques
Type de système | Électrique
Hauteur du système | 7 mm
Espacement du système | Variable
Hauteur minimale d'installation | 25 mm
Installation | Plancher fini
Émission | 30–200 W/m²
Convient pièces humides | Oui
Carreaux | Oui
Bois | Oui
Laminé (PVC) | Oui
Moquette | Oui
Certifications | CE, VDE
Garantie | À vie*
