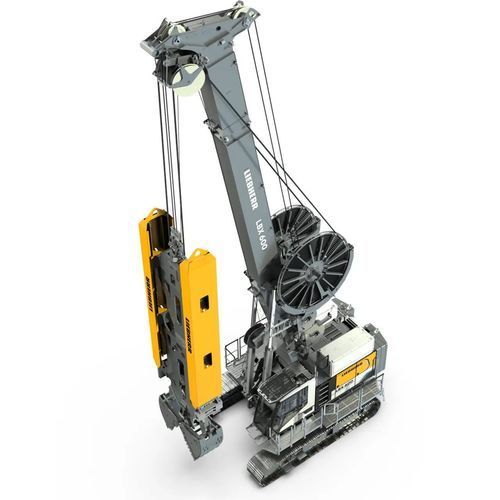

Foreuse mécanique LBX 600 UNPLUGGED

électriqueà paroi mouléepour génie civil

Présentation
L'engin porteur LBX 600 unplugged est conçu pour la construction de parois moulées (slurry wall) sur chantiers urbains et sensibles au bruit. La version alimentée par batterie (« unplugged ») ne génère aucune émission locale et autorise les interventions en espaces confinés. Le châssis de base peut être transporté en une seule pièce. Un système de flèche modulable en boîte offre trois configurations machine et une grande flexibilité sur site. La LBX 600 peut recevoir des grappins mécaniques ou hydrauliques ainsi que des outils type ciseau.

Caractéristiques principales

• Configuration compacte adaptée aux chantiers urbains et encombrés
• Propulsion électrique zéro émission — pas de fumées d'échappement locales
• Fonctionnement sur batterie (unplugged) ; recharge via alimentation électrique de chantier conventionnelle
• Option fonctionnement sur prise (plugged-in) — utilisation en continu ou recharge en quelques heures
• Système de flèche en boîte modulaire offrant trois versions et différentes portées
• Compatibilité avec grappins hydrauliques ou mécaniques pour mur écran et outils de type ciseau
• Deux treuils à chute libre fournissant une forte traction pour opérations de grappin et de récupération
• Châssis inférieur télescopique / mince pour faciliter transport et mise en place

Accessoires (exemple)

• Grappin pour paroi moulée HSG 5-18 C/L — épaisseur de paroi : 500–1 800 mm
• HSG 5-18 C/L — ouverture de mâchoires : 2 500–3 600 mm
• HSG 5-18 C/L — force de fermeture max. aux dents : 594 kN

Applications

• Pose de paroi moulée avec grappin (clamshell) pour l'excavation des panneaux de paroi

Données techniques (tableau)
Profondeur de travail max. — 80 m
Poids max. du grappin, plein — 30 t
Tirant max. en opération grappin (double treuil) — 450 kN
Tirant max. en mode récupération (double treuil) — 600 kN
Transmission — Électrique (zéro émission)
Puissance moteur — 390 kW
Puissance système — 390 kW
Tirant max. par câble treuil — 2 x 300 kN
Temps de charge batterie — 5,0 h
Autonomie batterie — 4 h
Largeur min. de transport — 3 000 mm
Hauteur min. de transport — 3 600 mm
Poids en ordre de marche — 72,5 t

Caractéristiques / spécifications techniques

• Profondeur de travail maximale : 80 m
• Poids max. du grappin (plein) : 30 t
• Tirant max. en opération grappin (double treuil) : 450 kN
• Tirant max. en mode récupération (double treuil) : 600 kN
• Transmission : électrique (zéro émission)
• Puissance moteur : 390 kW
• Puissance système : 390 kW
• Tirant max. par câble treuil : 2 x 300 kN
• Temps de charge batterie : 5,0 h
• Autonomie batterie : 4 h
• Largeur min. de transport : 3 000 mm
• Hauteur min. de transport : 3 600 mm
• Poids en ordre de marche : 72,5 t
• Exemple d'accessoire (HSG 5-18 C/L) — épaisseur de paroi : 500–1 800 mm ; ouverture de mâchoires : 2 500–3 600 mm ; force max. de fermeture aux dents : 594 kN
