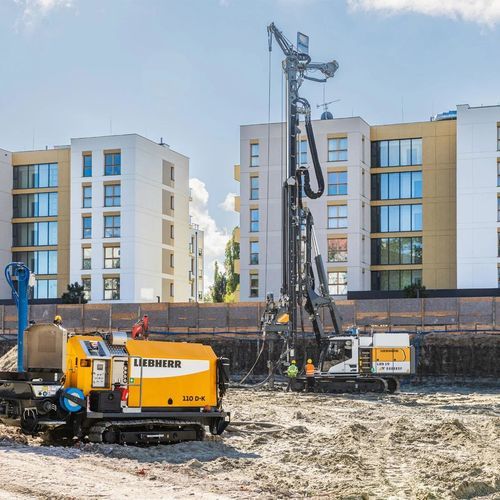

Foreuse à moteur diesel LRB 19

électriquemécaniquerotative

Présentation
L'LRB 19 est une machine leader destinée aux travaux de fondations profondes, combinant fonctions de battage et de forage multi-méthodes. Elle prend en charge le forage Kelly, l'hélice continue (CFA), le forage full displacement, le double rotary et le soil mixing. La station d'accouplement hydraulique permet un changement rapide des outils avec couplage automatique des liaisons hydrauliques, mécaniques et électriques. La course du chariot est de 19 m et la puissance moteur est de 450 kW, adaptée aux applications de fondation lourde.

Caractéristiques principales

• Station de changement rapide hydraulique pour échanges d'outils sans outillage ; couplage automatique des connexions hydrauliques, mécaniques et électriques
• Trekking des flexibles optimisé avec chariot de guidage pour réduire les interférences en service
• Design compact pour transport en une seule pièce (même avec vibrateur monté sur le mât)
• Limitation de la zone de travail : surveillance continue du champ de rotation, du rayon d'action et de la hauteur avec arrêt automatique en zones restreintes
• Projecteurs LED disposés pour une bonne visibilité sur le chantier
• Reconnaissance d'obstacles pour détection précoce d'objets souterrains et protection de la machine et des outils

Points forts du produit

• Poids opérationnel : 53,0 t (configuration unique) ou 48,2 - 50,7 t (autres configurations)
• Couple max. : 180 kNm
• Tirant de câble max. : 110 kN
• Force de poussée max. : 250 kN
• Puissance moteur : 450 kW
• Hincage avec vibrateur slim — longueur max. du pieu : 18,0 m

Applications

• Forage Kelly pour pieux forés profonds
• Forage par hélice continue (CFA)
• Forage full displacement
• Forage double-rotor
• Soil mixing et amélioration des sols
• Hincage par vibrateur et hincage par marteau hydraulique

Données techniques
Poids opérationnel : 53,0 t
Poids opérationnel (plage) : 48,2 - 50,7 t
Couple max. : 180 kNm
Tirant de câble max. : 110 kN
Force de poussée max. : 250 kN
Puissance moteur : 450 kW
Forage Kelly, profondeur max. : 24,6 m
Forage Kelly, diamètre max. : 2 800 mm
Forage CFA, profondeur max. : 22,2 m
Forage CFA, diamètre max. : 800 mm
Forage full displacement, profondeur max. : 23,8 m
Forage full displacement, diamètre max. : 600 mm
Forage double-rotor, profondeur max. : 16,0 m
Forage double-rotor, diamètre max. : 800 mm
Soil mixing, longueur utile max. : 24,0 m
Hincage avec vibrateur (compact), longueur max. du pieu : 18,0 m
Hincage avec marteau hydraulique, longueur max. du pieu : 15,5 m
Largeur min. de transport : 3 000 mm
Hauteur min. de transport : 3 270 mm
Soil mixing, diamètre max. de mélange : 1 500 mm
