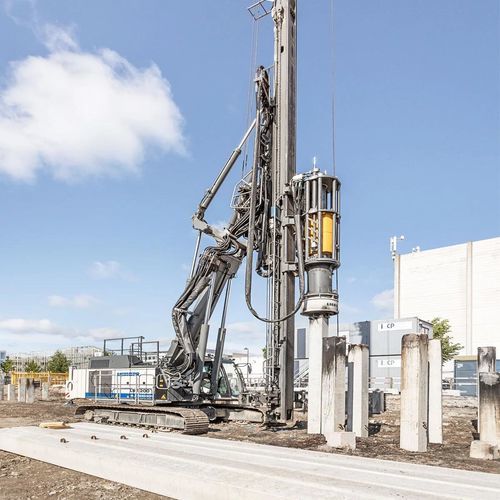

Foreuse à moteur diesel LRH 200

rotativefond de troupour chantier de construction

Description générale
La LRH 200 est une machine combinée de battage et de forage destinée aux travaux de fondation. Sa cinématique de mât flexible permet d'atteindre de grandes portées (jusqu'à ≈8 m) et des inclinaisons jusqu'à 18° dans toutes les directions. Le concept de marteau interne accepte une plage de masses de chute/ram, permettant le battage de pieux en béton, acier ou bois. En configuration forage, la LRH 200 fournit un entraînement de forage performant pour les procédés single-pass (CFA, full displacement, marteau fond de trou) et peut être équipée pour le Soil Mixing. La machine repose sur la base LB 30 et peut être transportée mât monté pour une mise en service rapide sur chantier.

Particularités

• Cinématique du mât flexible offrant grande portée et inclinaison jusqu'à 18° dans toutes les directions.
• Déplacement vertical du mât ±6,5 m (déplacement total ≈13 m) pour un large réglage en hauteur au point de travail.
• Transport et mise en place rapides : appareil de base et mât transportables en une seule pièce avec connexions hydrauliques minimisées.
• Concept de marteau flexible supportant des poids de marteau de base (~6 740–18 000 kg) et des masses de chute (3 000–10 000 kg).
• Entraînement de forage performant pour Single‑Pass (CFA, full displacement, marteau fond de trou) et capacité de Soil Mixing.
• Cabine opérateur moderne avec climatisation, commandes ergonomiques et visibilité optimisée.
• Groupe motopropulseur diesel et hydraulique embarquée fournissant l'énergie nécessaire pour de nombreux accessoires sans groupes externes.

Applications

• Battage de pieux (marteau hydraulique, vibration, etc.).
• Forage à tarière continue (CFA) et forage à refoulement (full displacement).
• Forage au marteau fond de trou (DTH).
• Soil Mixing / amélioration des sols (mélange humide, cutter mixing).
• Pré-forage et autres procédés single-pass.

Attachements / équipements optionnels (exemples)

• Marteaux hydrauliques (série H) avec masses de ram variables.
• Mixing drives (série MA) pour applications de soil mixing.
• Rotary drives pour pré-forage et forage (séries BA/BAT).
• Automatisation de treuil, reconnaissance d'outil et systèmes d'assistance opérateur.
• Solutions numériques : MyJobsite, enregistrement PDE, positionnement LIPOS, télématique LiDAT.

Caractéristiques / spécifications techniques

• Poids en ordre de marche : 81,0 t
• Entraînement : Conventionnel (moteur diesel)
• Puissance moteur : 250 kW
• Force au brin max. : 200 kN
• Force d'avance max. : 200 kN
• Inclinaison du mât : 1:3 (jusqu'à ≈18°)
• Hauteur max. : 29,2 m
• Longueur max. du mât : 25,7 m
• Déplacement vertical du mât : 6,5 m au-dessus/en dessous du niveau du sol (total ≈13 m)
• Longueur max. du pieu : 24,5 m
• Poids max. du pieu : 16 t
• Couple max. (entraînement forage) : 250 kNm
• Portée / flèche : 7,8 m
• Poids marteau de base (min.) : 6 740 kg
• Poids marteau de base (max.) : 18 000 kg
• Masse de chute min. : 3 000 kg
• Masse de chute max. : 10 000 kg
• Pré-forage, profondeur max. : 17,4 m
• Pré-forage, couple max. : 35 kNm
• Forage CFA, profondeur max. : 34,5 m
• Forage CFA, diamètre max. : 1 000 mm
• Forage full displacement, diamètre max. : 500 mm
• Forage full displacement, profondeur max. : 35,2 m
• Soil Mixing, diamètre max. de malaxage : 1 500 mm
• Soil Mixing, longueur utile max. : 34,3 m
• Forage DTH, profondeur max. : 25,2 m
• Largeur de transport min. : 3 490 mm
• Hauteur de transport min. : 3 400 mm
