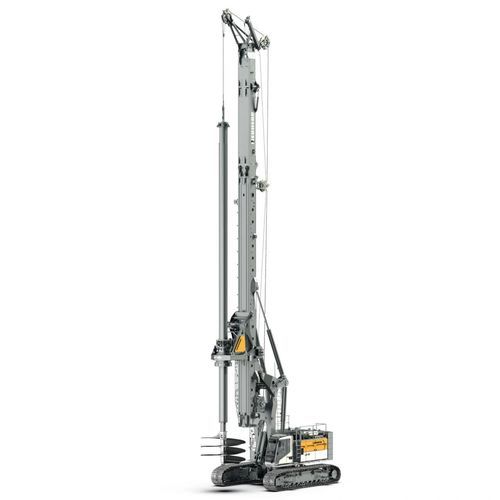

Foreuse à moteur diesel LB 55

rotativerotative à double têtefond de trou

Présentation
La foreuse LB 55 de Liebherr est une machine de forage rotative lourde destinée aux ouvrages de fondation profonde. Elle prend en charge plusieurs procédés — forage Kelly, tarière continue (CFA), forage à déplacement total (FDD), double rotary et forage par tête creuse — et délivre un couple maximum de 557 kNm avec un moteur diesel de 565 kW, le tout dans un concept modulaire compact facilitant le transport et la mobilisation rapide sur chantier.

Particularités

• Groupe tournant à fort couple (~550–557 kNm) adapté aux applications exigeantes en fondations profondes.
• Compatibilité multi-procédés : Kelly, CFA, FDD, double rotary, DTH, soil mixing et murs berlinois/slurry wall.
• Contrepoids et mât modulaires pour montage rapide et configuration flexible.
• Treuils puissants à montage élastique pour meilleures performances et réduction des émissions sonores.
• Sommet du mât conçu pour différents axes de forage afin d'offrir des configurations variées sur site.
• Confort opérateur : climatisation moderne, visibilité optimisée, protection acoustique et siège orthopédique chauffant/ventilé.

Avantages opérationnels et logistiques

• Machine de base et mât avec flexibles hydrauliques peuvent être transportés en un seul bloc pour réduire le temps d'assemblage sur chantier.
• Châssis télescopique et longes chenilles pour une grande stabilité en place.
• Conçue pour le fonctionnement continu avec hydraulique embarquée efficace et moteur diesel pour des cycles de forage rapides.

Équipements optionnels et systèmes d'assistance / numériques

• Adaptateur d'entraînement de tubage automatique avec verrouillage/déverrouillage télécommandé pour une manutention plus sûre et plus rapide.
• Solutions numériques et de gestion de flotte (PDE, MyJobsite, LiDAT pour télémétrie et gestion de parc).
• Systèmes d'aide : visualisation Kelly, visualisation de la pression au sol, assistant de forage, télécommande filaire ou radio, indicateur de remplissage de tarière.
• Mode Eco Silent et arrêt automatique du moteur pour réduire consommation et bruit.
• Oscillateurs de tubage et accessoires hydrauliques utilisables depuis l'hydraulique embarquée.

Applications

• Forage Kelly
• Forage à tarière continue (CFA)
• Forage à déplacement total (FDD)
• Forage double tête
• Forage down-the-hole (DTH)
• Soil mixing / mélange humide
• Installation de murs berlinois / slurry walls
• Travaux de pieux et amélioration des sols

Caractéristiques techniques

• Poids en ordre de marche : 162,5 - 178,2 t
• Couple max. : 557 kNm
• Force d’avance max. : 560 kN
• Entraînement : moteur diesel conventionnel
• Puissance moteur : 565 kW
• Forage Kelly, profondeur max. : 120,4 m
• Forage Kelly, diamètre max. : 4 800 mm
• Forage CFA, profondeur max. : 32,6 m
• Forage CFA, diamètre max. : 1 200 mm
• FDD, profondeur max. : 33,6 m
• FDD, diamètre max. : 800 mm
• Double rotary, profondeur max. : 23,0 m
• Double rotary, diamètre max. : 900 mm
• Soil mixing, longueur utile max. : 33,0 m
• Soil mixing, diamètre de malaxage max. : 1 500 mm
• Largeur de transport min. : 3 475 mm
• Hauteur de transport min. : 3 505 mm
