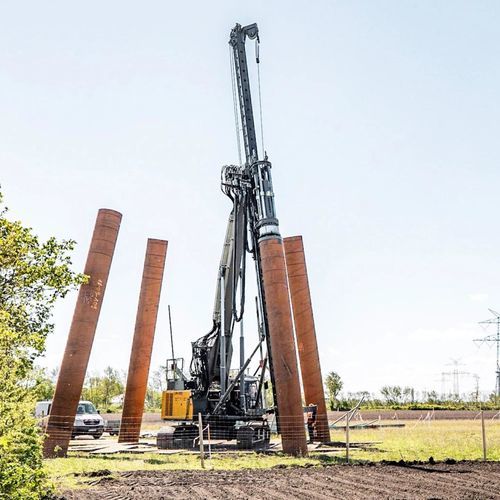

Marteau de battage pour glissière de sécurité LRH 100.1

pour chantierdieselhydraulique

Présentation
L'engin de battage LRH 100.1 dispose d'une cinématique du mât particulièrement flexible permettant d'atteindre de grandes portées et des inclinaisons jusqu'à 18° dans toutes les directions. Depuis un seul positionnement, la machine peut installer un groupe de pieux complet sans déplacer l'engin porteur. Le concept de marteau flexible permet l'utilisation de masses de chute différentes. Le LRH 100.1 prend en charge des pieux en bois, béton et acier et repose sur la cellule de base LB 25 éprouvée.

Points clés

• Longueur max. du pieu : 19,5 m
• Poids max. du pieu : 8 t
• Inclinaison du mât : jusqu'à 18° (1:3)
• Portée (flèche) : 8,7 m
• Dispositif de déplacement vertical : 4 m
• Poids max. du marteau de base : 9 600 kg

Caractéristiques supplémentaires

• Transport et mise en service rapides : Transportable en un seul élément avec le marteau monté, réduisant le temps de préparation du chantier.
• Grande portée et inclinaison : La cinématique du mât permet des portées importantes jusqu'à 8 m et des inclinaisons jusqu'à 18° dans toutes les directions, autorisant l'installation d'une série de pieux depuis un seul emplacement.
• Accès sécurisé : Passerelles, garde-corps et échelles intégrés dans la conception et non démontables pour le transport.
• Technique d'entraînement performante : Moteur diesel Liebherr et hydraulique embarquée fournissent la puissance nécessaire pour les travaux de fondation profonde sans groupe auxiliaire.
• Commande innovante : Système de commande offrant plusieurs options de programmation et d'assistance; données machine et service affichées sur écrans couleur.
• Haute disponibilité du service : Réseau mondial de service et approvisionnement rapide en pièces détachées garantissant une forte disponibilité.

Applications

• Battage par percussion (marteau hydraulique) de pieux en bois, béton et acier.
• Mise en place de séries de pieux depuis un seul emplacement, y compris en inclinaison et grand rayon.
• Chantiers où la transportabilité et la mise en service rapide sont déterminantes.

Caractéristiques techniques

• Poids en ordre de marche : 71,3 t
• Entraînement : Conventionnel (moteur diesel)
• Puissance moteur : 250 kW
• Force au brin max. : 108 kN
• Force d'avance max. : 80 kN
• Inclinaison du mât : 1:3 (jusqu'à 18°)
• Hauteur max. : 24,0 m
• Longueur max. du mât/pieu : 19,5 m
• Dispositif de déplacement vertical : 4 m
• Poids max. du pieu : 8 t
• Portée : 8,7 m
• Poids marteau : 6 600–9 600 kg
• Masse de chute : 3 000–6 000 kg
• Pré-forage profondeur max. : 12,0 m
• Pré-forage couple max. : 12 kNm
• Largeur de transport min. : 3 490 mm
• Hauteur de transport min. : 3 400 mm
