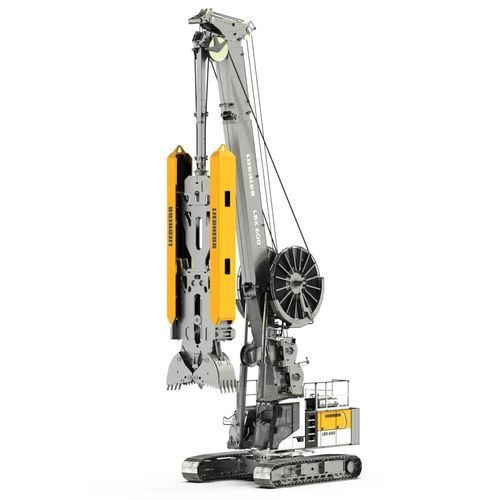

Foreuse à moteur diesel LBX 600

mécaniquepour chantier de constructionde pieux de fondation

Présentation
L’engin porteur pour parois moulées répond aux exigences des chantiers en milieu urbain. Ses dimensions compactes permettent de travailler dans des espaces restreints. La machine de base peut être transportée dans son ensemble. Un système de flèche modulaire en caisson permet trois configurations de machine et offre une grande flexibilité. Le LBX 600 peut être équipé de grappins mécaniques ou hydrauliques.

Points forts

• Conception compacte adaptée aux chantiers urbains restreints
• Flèche modulaire en caisson offrant trois versions de machine
• Compatibilité avec grappins mécaniques ou hydrauliques et trépans
• Deux treuils de chute libre : 450 kN en mode grappin, 600 kN en mode récupération
• Châssis télescopique et ergonomie fine pour transport et mise en place

Caractéristiques principales détaillées

• Flèche modulaire en caisson : flexibilité et configurations multiples
• Différents équipements : grappins hydrauliques ou mécaniques, trépans ; compatibilité multi-attaches
• Treuils puissants à chute libre : 450 kN (mode grappin) / 600 kN (mode récupération) en utilisation deux treuils
• Design compact : dimensions réduites et châssis télescopique pour transport et montage

Équipements optionnels et systèmes numériques

• Assistant Verticalité : surveille les écarts entre la paroi moulée et le grappin et enregistre des données de productivité
• MyJobsite : collecte, documentation et analyse des données de processus, machine, chantier et position
• PDE (Enregistrement des processus) : enregistre les données machine pendant l’opération
• Système de positionnement LIPOS : positionnement précis pour forages et battages
• Affichage de la pression au sol : calcule la pression en temps réel et la compare aux limites de sécurité
• Télécommande : facilite le chargement pour le transport et le montage

Applications

• Exécution de parois moulées avec benne (clamshell) : creusement de panneaux de paroi moulée à l’aide d’une benne coquille

Données techniques (tableau)
Profondeur max. de travail : 80 m
Poids max. de la benne pleine : 30 t
Force de traction max. en mode benne (2 treuils) : 450 kN
Force de traction max. en mode récupération (2 treuils) : 600 kN
Entraînement : conventionnel (moteur diesel)
Puissance moteur : 320 kW
Force au brin max. : 2 x 300 kN
Largeur de transport min. : 3 000 mm
Hauteur de transport min. : 3 600 mm
Poids en ordre de marche : 64,5 - 72,4 t

Exemple d’attachement (Benna parois moulées HSG 5-18 C/L)

• Épaisseur de paroi : 500 - 1 800 mm
• Ouverture de mâchoires : 2 500 - 3 600 mm
• Force de fermeture max. aux dents : 594 kN

Caractéristiques / spécifications techniques

• Profondeur max. de travail : 80 m
• Poids max. de la benne pleine : 30 t
• Force de traction max. (mode benne, 2 treuils) : 450 kN
• Force de traction max. (mode récupération, 2 treuils) : 600 kN
• Entraînement : conventionnel (moteur diesel)
• Puissance moteur : 320 kW
• Force au brin max. : 2 x 300 kN
• Largeur de transport min. : 3 000 mm
• Hauteur de transport min. : 3 600 mm
• Poids en ordre de marche : 64,5 - 72,4 t
• Systèmes optionnels : Verticality Assistant, MyJobsite, PDE, LIPOS, Ground Pressure Visualization, télécommande
