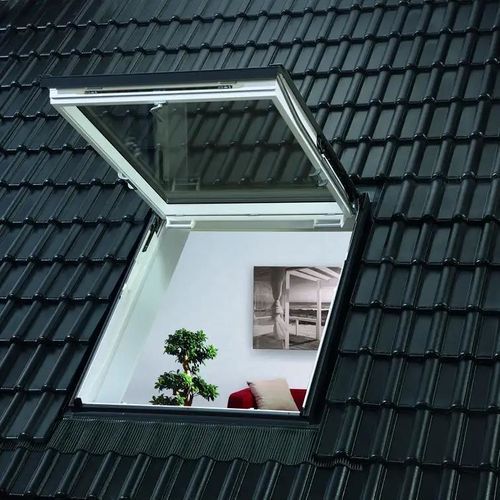

Fenêtre de toit en PVC GXLA / GXLB

en pinà guillotineà soufflet

Présentation
Cette page décrit la gamme VELUX de fenêtres de toit spécialisées pour issues de secours/accès, fonctions porte ainsi que pour l'extraction de fumée et de chaleur. Les produits sont disponibles en différents matériaux (PVC ou bois massif) et avec diverses fonctions d'ouverture et d'évacuation.

GTU - Fenêtre de toit d'évacuation et d'accès avec fonction basculante/oscillo-battante, PVC
La GTU est une fenêtre de toit d'évacuation et d'accès équipée d'une ouverture combinée basculante et oscillo-battante, utilisable comme issue de secours. L'ouvrant s'ouvre en continu jusqu'à 45°; en cas d'urgence, une ouverture supplémentaire jusqu'à 67° permet un accès et une sortie rapides. La commande s'effectue par une poignée située en partie inférieure de l'ouvrant. Une trappe de ventilation avec filtre à air est intégrée pour une ventilation sans poussière ni insectes. Pour un nettoyage aisé, la fenêtre peut être manipulée comme une fenêtre pivotante. Cadre, ouvrant et trappe de ventilation sont constitués d'un noyau en bois enveloppé de polyuréthane; la surface est revêtue d'un laquage bi-composant de qualité. La couverture extérieure est en métal et sans entretien. La fenêtre est disponible avec plusieurs vitrages isolants.
Avantages produit

• Angle d'ouverture : 67°
• Tailles d'ouverture pour évacuation :
  • MK08 : 70 x 120 cm
  • SK08 : 106 x 120 cm
  • SK10 : 106 x 140 cm
• SK08 et SK10 répondent aux exigences d'une fonction d'issue de secours (manœuvre par poignée)

GTL - Fenêtre de toit d'évacuation et d'accès avec fonction basculante/oscillo-battante, bois
Le GTL est la variante bois de la fenêtre d'évacuation et d'accès avec des fonctions identiques : ouverture continue jusqu'à 45° et, si nécessaire, jusqu'à 67° pour les issues de secours. La commande s'effectue par une poignée en partie inférieure; une trappe de ventilation avec filtre à air permet une ventilation sans poussière ni insectes lorsque la fenêtre est fermée. Encadrement et ouvrant en pin massif, surface traitée avec un vernis sans solvant. Couverture extérieure en métal, sans entretien. Disponible avec plusieurs vitrages isolants.
Avantages produit

• Angle d'ouverture : 67°
• Tailles d'ouverture pour évacuation :
  • MK08 : 70 x 120 cm
  • SK08 : 106 x 120 cm
  • SK10 : 106 x 140 cm
• SK08 et SK10 répondent aux exigences d'une fonction d'issue de secours (manœuvre par poignée)

GXU - Fenêtre de toit avec fonction porte, PVC
Le GXU dispose d'un ouvrant à fixation latérale et peut servir d'accès pour les artisans. Il se commande par une poignée située au milieu de la partie latérale de l'ouvrant; l'ouvrant peut être monté à gauche ou à droite selon les besoins. Trappe de ventilation avec filtre à air pour une ventilation sans poussière ni insectes lorsque la fenêtre est fermée. Cadre, ouvrant et trappe de ventilation avec noyau en bois enveloppé de polyuréthane; un laquage bi-composant assure une finition de qualité. Couverture extérieure en métal, sans entretien. Disponible avec différents vitrages isolants.
Avantages produit

• Ouverture facile jusqu'à 90° grâce à une poignée montée sur le côté de l'ouvrant
• Sens d'ouverture (vu de l'extérieur) : livré DIN droit, modifiable en DIN gauche lors de l'installation
• Trappe de ventilation avec filtre à air
• Sécurité enfant possible en accessoire via poignée verrouillable
• Tailles d'ouverture de passage :
  • CK04 : env. 40 x 90 cm
  • CK06 : env. 40 x 110 cm
  • FK06 : env. 51 x 110 cm

GXLA / GXLB - Fenêtres de toit avec fonction porte, bois
Variantes bois de la série GXL avec ouvrants à fixation latérale, adaptées comme accès pour artisans. La fenêtre se commande par une poignée située au milieu de la partie latérale de l'ouvrant. Cadre et ouvrant en pin massif, surface traitée avec vernis sans solvant. Couverture extérieure en métal, sans entretien. Plusieurs vitrages isolants disponibles.
Avantages produit

• Ouverture facile jusqu'à 90° grâce à une poignée latérale
• Sens d'ouverture : GXLA livré DIN gauche, GXLB livré DIN droit (vu de l'extérieur)
• Trappe de ventilation avec filtre à air
• Sécurité enfant possible en accessoire via poignée verrouillable
• Ouverture de passage : FK06 : env. 51 x 110 cm

GGU / GGL - Fenêtres pour extraction de fumée (40D) en PVC et bois
GGU (PVC) et GGL (pin) sont des fenêtres électriques à ouverture basculante avec fonction d'extraction de fumée, conformes à la norme DIN EN 12101-2 (marquage CE). Elles reprennent l'aspect extérieur des autres fenêtres de toit VELUX. Cadre, ouvrant et trappe de ventilation en polyuréthane ou en pin lamellé; l'extérieur est revêtu de métal. Les fenêtres d'extraction de fumée s'ouvrent automatiquement en cas de détection de fumée pour évacuer fumée et chaleur. L'activation de la fonction nécessite une unité de commande supplémentaire. Une ventilation quotidienne de confort est possible via un bouton de ventilation séparé (non inclus).
Recommandations d'utilisation

• Pour locaux d'escaliers fermés obligatoires
• Pour cages d'escaliers nécessitant en partie haute une ouverture d'extraction de fumée avec une surface géométrique libre d'au moins 1 m²
• Technique d'installation éprouvée
• Installation simplifiée grâce au moteur pré-monté
• Flexibilité de planification grâce à 9 tailles de fenêtre et 2 variantes de vitrage

GGU SD0040 / GGL SD0040 - Fenêtres d'extraction de fumée et de chaleur
Variantes des fenêtres d'extraction de fumée offrant une surface d'ouverture aérodynamique accrue. Déflecteurs de vent supplémentaires sur la face interne de l'ouvrant et la face externe du cadre (selon variante). L'activation nécessite une unité de commande séparée. Ventilation de confort via bouton de ventilation possible (non inclus).

Caractéristiques techniques / spécifications

• Fabricant : VELUX
• Angle d'ouverture des fenêtres d'évacuation (GTU/GTL) : jusqu'à 67° (continu jusqu'à 45°, jusqu'à 67° en urgence)
• Matériaux : PVC (noyau en bois entouré de polyuréthane), pin massif (clair ou peint en blanc), couverture extérieure métallique (sans entretien)
• Ventilation : trappe de ventilation avec filtre à air pour ventilation sans poussière ni insectes lorsque la fenêtre est fermée
• Nettoyage : nettoyage de la face extérieure possible via fonction pivot
• Finition : laquage bi-composant de qualité pour la variante PVC ; vernis sans solvant pour le bois
• Extraction fumée/chaleur : GGU / GGL selon DIN EN 12101-2 (CE) ; GGU SD0040 / GGL SD0040 pour surfaces d'ouverture aérodynamiques accrues
• Moteur : fenêtres d'extraction de fumée avec moteur pré-monté ; une unité de commande séparée est requise pour l'activation
• Options de planification : différentes tailles de fenêtre et vitrages isolants, jusqu'à 9 tailles selon modèle
• Exemples de tailles d'ouverture d'évacuation/de passage : MK08 70 x 120 cm ; SK08 106 x 120 cm ; SK10 106 x 140 cm ; CK04 env. 40 x 90 cm ; CK06 env. 40 x 110 cm ; FK06 env. 51 x 110 cm
• Fonction porte (GXU/GXL) : ouvrant à fixation latérale, ouverture jusqu'à 90°, sens d'ouverture à la livraison selon variante (DIN droit / DIN gauche)
