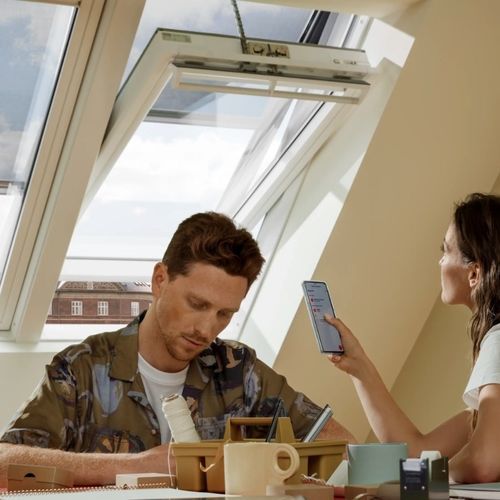

Fenêtre de toit électrique ZZZ 275

en métalà soufflet1 vantail

Nom du produit
Fenêtre de toit 230 V électrique VELUX

Présentation
Fenêtre de toit 230 V électrique conçue pour une intégration câblée aux systèmes d'automatisation du bâtiment. L'unité inclut un capteur de pluie intégré et permet la connexion d'un volet roulant électrique. L'installation suit le même processus que pour les fenêtres manuelles ; le volet est raccordé directement au moteur de la fenêtre.

Principaux avantages

• Supplément indicatif : 400 € net par rapport à la fenêtre de toit manuelle.
• Capteur de pluie intégré (peut être remplacé par un capteur externe du GTC si nécessaire).
• Intégration câblée simple avec les systèmes domotiques/GTB.
• Raccordement via un câble 6 conducteurs (2 conducteurs pour la fenêtre, 2 pour le volet roulant).
• Installation : montage de la fenêtre comme d'habitude ; le volet roulant est connecté au moteur de la fenêtre pour un assemblage simplifié.
• Contrôles de fonctionnement réalisables avec le kit de test réutilisable ZZZ 275 (vendu séparément).

Schéma électrique et câblage
Deux conducteurs sont prévus pour la fenêtre (ouverture/fermeture) et deux pour le volet roulant (haut/bas). Chaque conducteur est repéré par une couleur, comme indiqué sur la plaque signalétique et le schéma de câblage.
La fonction d'une entrée est définie par la présence de l'alimentation 230 V. Si seule la fenêtre est alimentée en 230 V, seule la fenêtre répond aux signaux de commande. Si la fenêtre et le volet sont connectés simultanément, les deux produits répondent aux ordres transmis via le câble de commande. Chaque produit doit être raccordé à un interrupteur ou canal de commande dédié.

Remarques sur la combinaison avec des protections solaires électriques

• Il est généralement déconseillé que les stores/volets reçoivent des commandes via le câblage 230 V de la fenêtre, sauf si le store est conçu pour cela. Le store peut être commandé via l'interrupteur mural fourni.
• Pour les fenêtres électriques 230 V GGL/GGU, le volet roulant est raccordé dans la boîte de jonction aux deux conducteurs du volet ; l'alimentation est fournie par le câble d'alimentation de la fenêtre et l'alimentation intégrée.
• Pour l'installation sur une fenêtre de toit manuelle nouvellement posée, l'alimentation KLC 230 peut être nécessaire pour certains cas/taille.

Variantes et dimensions disponibles
Un aperçu des variantes et dimensions disponibles pour la fenêtre 230 V est fourni ; un document PDF récapitulatif est disponible séparément.

Accessoires et kit de test

• Kit de test 230 V (ZZZ 275) pour vérification de l'intégration câblée après pose ; réutilisable et vendu séparément.
• Capteur de pluie inclus – amovible et remplaçable par un capteur externe du système de gestion du bâtiment si nécessaire.

Multimédia
Une vidéo produit est disponible montrant le montage et le test fonctionnel avec le kit ZZZ 275.

Caractéristiques techniques

• Tension d'alimentation : 230 V (famille de produits électrique, câblée)
• Câble de raccordement : câble 6 conducteurs (raccordement fenêtre et volet possible)
• Conducteurs : 2 pour la fenêtre (ouverture/fermeture), 2 pour le volet roulant (haut/bas)
• Capteur de pluie : intégré (utilisation d'un capteur externe possible)
• Note tarifaire : supplément indicatif de 400 € net par rapport à la fenêtre manuelle
• Kit de test : ZZZ 275 pour contrôle fonctionnel (réutilisable)
• Montage : montage de la fenêtre comme pour les fenêtres manuelles ; le volet se raccorde au moteur de la fenêtre
• Commande : chaque produit nécessite un interrupteur ou canal de commande dédié
