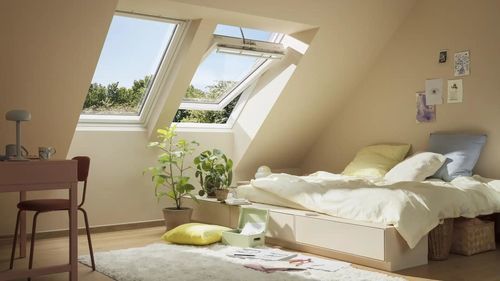

Fenêtre de toit en bois GGL/GGU -22

à pivotà double vitrage1 vantail

Nom du produit
Fenêtre de toit basculante électrique 230 V

Brève description
Fenêtre de toit basculante électrique conçue pour une intégration filaire 230 V. Capteur de pluie inclus ; conçue pour une intégration simple aux systèmes de gestion du bâtiment. Fenêtre et volet roulant peuvent être raccordés via un câble de commande multipaires. Une fiche PDF présentant les variantes et dimensions disponibles est disponible.

Avantages pour vos clients

• Supplément de seulement 400 € net par rapport à la fenêtre basculante manuelle
• Capteur de pluie inclus (remplacement ou intégration avec des systèmes tiers possible)
• Intégration aisée aux systèmes domotiques
• Raccordement de la fenêtre et du volet roulant via un câble de commande 6 conducteurs (2 conducteurs par appareil)
• Installation simple de la fenêtre ; le volet roulant se connecte directement au moteur de la fenêtre
• Test fonctionnel facile avec le Test Kit réutilisable ZZZ 275

Variantes et dimensions disponibles
Un PDF récapitulatif liste toutes les variantes et dimensions disponibles de la fenêtre de toit électrique ainsi qu'un résumé des avantages produit.

Schéma de câblage et raccordement
Deux conducteurs sont prévus pour la fenêtre (ouverture/fermeture) et deux pour le volet roulant (montée/descente). Chaque conducteur est repéré par couleur comme indiqué sur la plaque signalétique et sur le schéma de câblage.
La fonction de l'entrée est définie par l'alimentation 230 V appliquée. Si seule la fenêtre est alimentée en 230 V, seule la fenêtre répondra aux commandes.
Si la fenêtre et le volet roulant sont connectés simultanément, les deux appareils réagissent aux commandes via le câble de commande. Chaque produit doit être relié à un interrupteur dédié.

Test Kit et accessoires
Le Test Kit réutilisable ZZZ 275 est disponible pour vérifier le bon fonctionnement après installation. Pour une installation sur une fenêtre basculante manuelle neuve, si un volet roulant électrique doit être alimenté en 230 V, l'alimentation KLC 230 est requise (disponible à partir de la taille FK).

FAQ

• Puis-je raccorder un volet roulant électrique à la fenêtre de toit électrique 230 V ? Il est en règle générale déconseillé de raccorder des volets roulants électriques aux fenêtres 230 V, car ils ne sont pas conçus pour recevoir des commandes via le câble. La fenêtre dispose de supports électriques ; le volet roulant ne peut donc être commandé que depuis l'interrupteur mural fourni et non via une intégration 230 V.
• Comment raccorder un volet roulant à la fenêtre de toit électrique 230 V ? Pour les fenêtres électriques 230 V GGL/GGU, le volet roulant est raccordé dans la boîte de connexion avec les deux conducteurs du volet. L'alimentation est fournie par le câble d'alimentation de la fenêtre, qui alimente le volet via l'alimentation intégrée.
• Dois-je utiliser le capteur de pluie d'origine ou puis‑je utiliser un capteur tiers ? L'utilisation du capteur de pluie d'origine est recommandée. Il est toutefois possible de retirer le capteur existant et d'installer un capteur de pluie provenant d'un système de gestion du bâtiment externe.
• Comment raccorder un volet roulant électrique à une fenêtre basculante manuelle (GGL/GGU) en 230 V ? L'alimentation KLC 230 est nécessaire pour l'installation sur une fenêtre basculante manuelle nouvellement posée. Cette alimentation est intégrée dans la fenêtre et fournit une alimentation 230 V pour un volet roulant électrique (disponible à partir de la taille FK).
• Comment le client peut‑il raccorder la fenêtre et le volet roulant à un interrupteur classique ? Chaque fenêtre et chaque volet roulant extérieur dispose de deux fils qui doivent être raccordés à un relais dans un interrupteur (un interrupteur par produit). Les conducteurs inutilisés doivent être correctement isolés.
• La fenêtre de toit peut‑elle être ouverte sous la pluie ? Oui. La fonction de bypass du capteur de pluie reste active lorsqu'elle est raccordée à un interrupteur externe : appuyer deux fois sur la touche ouverture de la fenêtre en moins de 3 secondes, la fenêtre restera alors entrouverte pendant 15 minutes.

Caractéristiques techniques

• Supplément prix : 400 € net par rapport à la fenêtre basculante manuelle
• Alimentation : 230 V (produit conçu pour intégration filaire 230 V)
• Capteur de pluie : fourni de série ; échangeable ou intégrable avec des systèmes tiers
• Raccordement : câble de commande 6 conducteurs pour fenêtre et volet roulant (2 conducteurs par appareil)
• Schéma de câblage : conducteurs repérés par couleur ; chaque produit nécessite un interrupteur dédié
• Test Kit : ZZZ 275 pour vérification fonctionnelle après montage (réutilisable)
• Alimentation pour fenêtres manuelles : KLC 230 requise si un volet roulant électrique est relié à une fenêtre basculante manuelle (disponible à partir de la taille FK)
