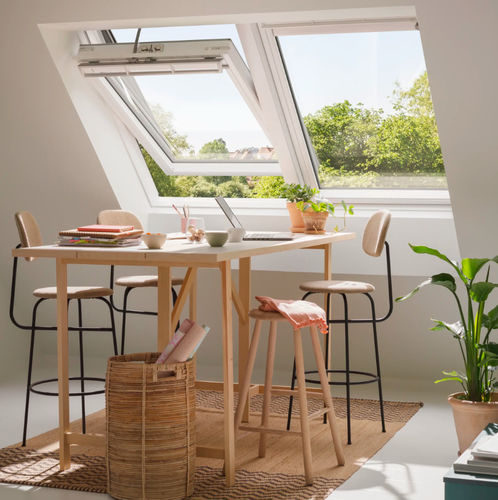

Fenêtre en métal KLC 230 EU

à soufflet1 vantail2 vantaux

Présentation du produit
La fenêtre de toit à rotation électrique 230 V VELUX propose une solution filaire 230 V pour la motorisation des fenêtres à rotation et la commande intégrée des volets roulants. Conçue pour l'intégration filaire aux systèmes de gestion du bâtiment, elle dispose de supports électriques et de points de connexion pour la fenêtre et le volet roulant.

Avantages pour vos clients

• Surcoût de 400 € net par rapport à la fenêtre de toit à rotation manuelle (prix indiqué en base nette).
• Capteur de pluie intégré pour protéger la fenêtre en cas d'intempéries.
• Intégration simplifiée aux systèmes de gestion technique du bâtiment.
• Raccordement de la fenêtre et du volet par un câble 6 conducteurs (2 conducteurs par fenêtre et 2 par volet).

Avantages pour vous (installateurs / prescripteurs)

• Capteur de pluie fourni de série (possibilité d'utiliser un capteur tiers si nécessaire).
• Contrôle fonctionnel simple avec le kit de test réutilisable ZZZ 275.
• Montage facile : pose de la fenêtre comme d'habitude ; le volet se connecte directement au moteur de la fenêtre.

Variantes et dimensions disponibles
Un document PDF présente l'ensemble des variantes et dimensions disponibles pour la fenêtre 230 V (résumé des avantages produit et description des variantes inclus).

Câblage et installation électrique
Deux conducteurs sont prévus pour la fenêtre (ouvrir/fermer) et deux pour le volet (haut/bas). Chaque conducteur est repéré par couleur comme indiqué sur la plaque signalétique/l'étiquette et sur le schéma de câblage.

• La fonction d'une entrée est définie par l'alimentation 230 V appliquée : si seule la fenêtre est alimentée en 230 V, seule la fenêtre répondra aux commandes.
• Si la fenêtre et le volet sont raccordés simultanément, les deux appareils réagissent aux commandes via le câble de commande ; chaque produit doit être raccordé à un interrupteur distinct.
• La fenêtre et le volet extérieur disposent chacun de deux fils qui doivent être connectés à un relais dans un interrupteur (un interrupteur par produit). Les conducteurs non utilisés doivent être isolés correctement.

Kit de test et accessoires
Un kit de test réutilisable (ZZZ 275) est disponible en accessoire pour vérifier le fonctionnement des fenêtres électriques 230 V après la pose. Pour l'installation sur une fenêtre à rotation manuelle préexistante, l'alimentation optionnelle KLC 230 est disponible (permet la connexion 230 V ; à utiliser uniquement lorsque l'on souhaite piloter un volet électrique sur une fenêtre manuelle ; disponibilité selon les tailles de fenêtre).

FAQ – Questions & réponses sélectionnées

• Puis-je raccorder un volet électrique à la fenêtre électrique 230 V ? — Il est recommandé de ne pas raccorder directement les volets électriques aux fenêtres 230 V pour la réception des signaux de commande ; le volet se commande via l'interrupteur mural fourni.
• Comment raccorder un volet au système 230 V de la fenêtre ? — Sur les fenêtres 230 V, les volets se raccordent via la boîte de connexion en utilisant les deux conducteurs du volet ; l'alimentation du volet est assurée par le câble d'alimentation de la fenêtre, qui alimente le volet via l'alimentation intégrée.
• Faut-il utiliser le capteur de pluie d'origine VELUX ou peut-on installer un capteur tiers ? — L'utilisation du capteur de pluie VELUX d'origine est recommandée ; il est toutefois possible de le retirer et d'utiliser un capteur provenant d'un système de gestion de bâtiment externe.
• Peut-on laisser la fenêtre ouverte lorsqu'il pleut ? — Oui. La fonction de contournement du capteur de pluie reste disponible : en appuyant deux fois sur la touche 'ouvrir la fenêtre' en moins de 3 secondes, la fenêtre reste à demi-ouverte pendant 15 minutes.

Caractéristiques techniques

• Produit : fenêtre de toit électrique VELUX (solution filaire 230 V).
• Surcoût par rapport à la fenêtre manuelle : 400 € net.
• Capteur de pluie : intégré de série (remplaçable par des solutions tierces).
• Câble/raccordement : câble 6 conducteurs pour le raccordement de la fenêtre et du volet (2 conducteurs par produit).
• Fonction des conducteurs : 2 conducteurs fenêtre (ouvrir/fermer), 2 conducteurs volet (haut/bas) ; repérage par couleur.
• Kit de test : ZZZ 275 (réutilisable) pour test fonctionnel après pose.
• Alimentation optionnelle pour fenêtres manuelles : KLC 230 (pour piloter un volet électrique sur une fenêtre manuelle ; disponibilité selon la taille).
• Intégration : adapté à l'intégration aux systèmes de gestion de bâtiment ; signaux de commande et concept de raccordement prévus pour fenêtre et volet.
