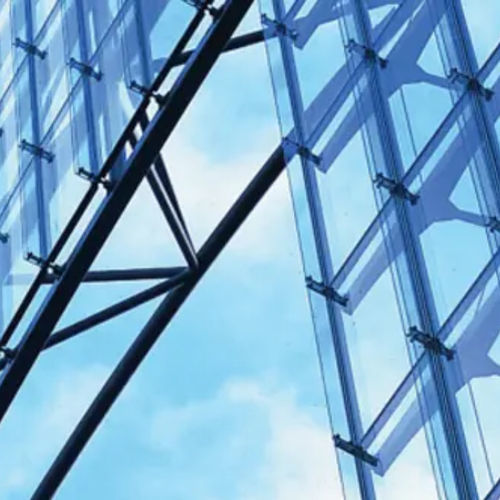

Système de façade en verre SPIDER GLASS®

fixerésistant aux intempéries

Description
SPIDER GLASS® est un système complet de vitrage et d'accroches à la structure porteuse d'une façade légère en Vitrage Extérieur Attaché (VEA). Le système est composé de vitrages POINT S ou POINT D équipés de leurs fixations traversantes, d'éléments de liaison à la structure (attaches et connecteurs) et de systèmes d'étanchéité. Ce système non traditionnel est validé par l'Avis Technique du CSTB n° 2.1/13-1571_V2.

Applications

• Façades verticales ou inclinées
• Façades double peau
• Toitures, verrières et auvents
• Édicules d'ascenseurs
• Aménagements intérieurs
• Mobilier urbain

Avantages
SPIDER GLASS® SYSTEMS permet de bénéficier de composants verriers et de pièces métalliques fiables, spécialement conçus pour VEA et totalement compatibles entre eux. Il facilite les conditions d'assurance des façades en VEA pour l'installateur, le maître d'œuvre et le maître d'ouvrage. Avec SPIDER GLASS® SYSTEMS, les concepteurs disposent d'un système complet pour créer des enveloppes parfaitement lisses et transparentes, soutenues par des structures audacieuses et aériennes.

Gamme et composants

• Les vitrages : vitrages de sécurité des gammes POINT S ou POINT D formant un ensemble indissociable de vitrage et de fixations articulées.
• Les attaches : pièces métalliques conçues pour relier la paroi vitrée à l'ossature porteuse ; elles reprennent le poids propre des vitrages, les charges climatiques (vent, neige) et permettent le réglage de la planéité. Les attaches peuvent comporter de 1 à 4 bras (satellites) selon leur position et disposent de dispositifs de réglage et de dilatation. Quatre modèles d'attache en acier inoxydable sont proposés, avec finition brillante ou satinée selon les cas.
• Les connecteurs : éléments assurant la liaison entre les attaches et l'ossature secondaire ou la structure porteuse ; solutions multiples pour répondre à diverses configurations de jonctions.
• Les systèmes d'étanchéité : étanchéité entre vitrages réalisée par mastic silicone extrudé sur fond de joint ; profilé silicone périphérique assurant l'étanchéité entre vitrages ou entre vitrage et gros œuvre.

Configurations structurelles

• Structure rapprochée (système S1) : attaches fixées directement à la structure porteuse via des connecteurs (oméga I ou II). La distance panneau-verre / structure est de l'ordre de 100 mm ; connecteurs conçus pour accueillir des formes rectangulaires, rondes ou elliptiques.
• Structure déportée (système S2) : vitrages suspendus par câbles verticaux tendus ; le pan de verre est contreventé par un réseau de bielles perpendiculaires aux vitrages ou par un raidisseur en verre, permettant d'éloigner la structure du plan de façade et d'augmenter la transparence ; bielles possibles jusqu'à 2 m.
• Structure déportée (système S3) : vitrages suspendus par câbles verticaux tendus avec contreventement assuré par des câbles horizontaux.

Remarques de mise en œuvre
Pour chaque vitrage, une fixation sert de point de référence ; les autres fixations permettent la translation suivant une ou deux directions. Les pièces sont munies de dispositifs de réglage. Un guide de mise en œuvre SPIDER GLASS® SYSTEMS est mis à disposition des installateurs détaillant la mise en place des composants et la réalisation de l'étanchéité.

Caractéristiques / spécifications techniques

• Guide de mise en œuvre disponible pour les clients installateurs (détaille la pose des composants et l'étanchéité).
• Principes de conception : la structure portante est dimensionnée pour reprendre le poids des vitrages et les sollicitations climatiques ; elle ne transmet aucune sollicitation aux vitrages.
• Les vitrages ne reprennent que les charges climatiques et doivent être indépendants les uns des autres pour éviter la transmission d'efforts.
• Différents types de structures portantes sont possibles (rapprochée, déportée, etc.).
• Mise en place : fixation de référence par vitrage, autres fixations permettant translations, pièces équipées de dispositifs de réglage.
• Étanchéité entre vitrages : mastic silicone extrudé sur fond de joint ; profilé silicone périphérique entre vitrages ou entre vitrages et gros œuvre.
• Éléments réglementaires : Avis Technique CSTB n° 2.1/13-1571_V2 ; conforme aux recommandations du cahier CSTB 3574-V2.
