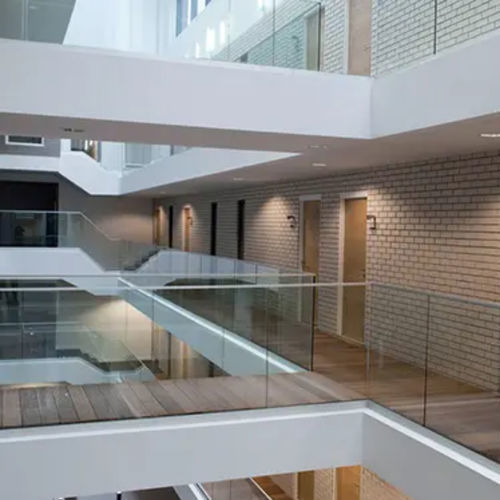

Garde-corps en verre DEFENDER series

à panneaud'extérieurpour terrasse

Présentation
La marque DEFENDER désigne les systèmes de garde-corps tout en verre, sans montants verticaux. Dans ces systèmes non traditionnels validés par l’Avis Technique 2.1/21-1812_V1, seul le bas du vitrage est encastré dans un profil en aluminium fixé sur un support en béton. Pour chaque gamme, les profils proposés permettent l’installation de garde-corps rectilignes et peuvent aussi être utilisés comme rampant d’escalier.

Objectif
« Une barrière de protection contre la chute, à même de prévenir le danger pour toutes les personnes qui utilisent les espaces accessibles et limitrophes objet de la protection »
Cette installation vise à prévenir le risque de chute dans le vide dans tout lieu accessible au public ou aux occupants, selon les exigences locales et normatives (essais et calculs statiques/dynamiques).

Applications

• Balcons, terrasses, toits-terrasses, mezzanines
• Hôtels
• Bureaux, halls d’accueil
• Espaces accueillant des enfants : crèches, écoles
• Centres commerciaux (prévention de chute d’objets vers l’étage inférieur)
• Aéroports, gares, etc.
• Tour de piscine, pare-vent pour restaurants panoramiques ou bord de mer
• Tribunes, stades, salles de spectacle (système DF1212LM montage sur dalle)

Dimensions et vitrages
Dans un garde-corps composé de plusieurs panneaux juxtaposés, la distance entre les vitrages doit être comprise entre 5 et 110 mm. La largeur minimale des panneaux vitrés est de 500 mm.
L’épaisseur des vitrages, adaptée au système DEFENDER, peut être :
• 17,52 mm (composition 88.4) pour les systèmes DF88PICO, DF88LM, DF88DK, DF88MS et DF88FR
• 21,52 mm (composition 10 10.4) pour les systèmes DF1010LM, DF1010DK, DF1010MS, DF1010FR et DF1010SP
• 25,52 mm (composition 12 12.4) pour les systèmes DF1212LM et DF1212MS

Esthétique et verres validés
Large gamme de vitrages validés par l’Avis Technique pour répondre à des esthétiques variées : verres clairs PLANICLEAR®, extraclairs DIAMANT® pour plus de transparence, verres transparents et colorés STADIP® COLOR. Présence de vitrages SECURIPOINT® : verres trempés, traités Heat Soak (HST) et assemblés en verres feuilletés, conformes aux normes EN 14449 et EN 14179, avec marquage SECURIPOINT® visible après pose.

Exigences de pose
La pose doit respecter les recommandations données dans l’Avis Technique 2.1/21-1812_V1. Les performances et les types de plaques utilisables peuvent varier selon la réglementation locale et les prescriptions nationales.

Avantages

• TRANSPARENCE : absence de montants verticaux pour une visibilité totalement dégagée
• ESTHÉTIQUE : aspect épuré, quasi-absence de structure visible
• SÉCURITÉ : systèmes complets validés par un Avis Technique, conception permettant d’éviter la chute d’objets

Description technique des systèmes (extraits)
DEFENDER LM

• Système breveté de maintien et de réglage du verre
• Pinces en POM et presseurs en aluminium avec vis de serrage inox A4
• Alignement rapide des verres avec clé hexagonale ou visseuse
• Profil en aluminium alvéolaire ultra résistant
• Dimensions réduites : b = 72/80 mm x h = 120 mm
• Fourni pré-percé avec entraxe de 200 mm
• Sans cache, le profil porteur est anodisé (non prévu pour la finition brute)
• Épaisseur d’anodisation : 20 microns

DEFENDER MS

• Système breveté de fixation du verre
• Pinces POM, presseurs en aluminium ou grivory® et vis inox A4
• Joint continu pour maximiser la surface de contact et la performance
• Installation simple et rapide d’un seul côté (clé hexagonale ou visseuse)
• Profil en aluminium alvéolaire pour de hautes performances
• Dimensions réduites : b = 72/80 mm x h = 120 mm
• Fourni pré-percé avec entraxe de 200 mm
• Sans cache, le profil porteur est anodisé (non prévu pour la finition brute)
• Épaisseur d’anodisation : 20 microns

Sécurité des vitrages
Utilisation de vitrages feuilletés trempés traités Heat Soak (HST) et marqués SECURIPOINT®, conformes aux normes EN 14449 et EN 14179, garantissant une haute résistance et une sécurité accrue.

Caractéristiques / spécifications techniques

• Nom commercial : DEFENDER
• Validation : Avis Technique 2.1/21-1812_V1
• Applications : intérieur et extérieur, bâtiments privés et établissements recevant du public
• Distance entre vitrages : 5 à 110 mm
• Largeur minimale panneau : 500 mm
• Épaisseurs vitrages selon système : 17,52 mm / 21,52 mm / 25,52 mm (selon références DF88…, DF1010…, DF1212…)
• Profils : aluminium alvéolaire (b = 72/80 mm x h = 120 mm)
• Fixations : pinces POM, presseurs aluminium ou grivory®, vis inox A4
• Entraxe pré-percé : 200 mm
• Anodisation profil porteur : 20 microns
• Vitrages de sécurité : feuilletés trempés HST, marque SECURIPOINT®, conformes EN 14449 et EN 14179
• Respect impératif des recommandations de pose de l’Avis Technique
