Panneau en verre de sécurité COOL-LITE® ST

à contrôle solaireisolantsolaire

Présentation
Verre de contrôle solaire. Esthétiques variées et facilité de mise en œuvre. La gamme réunit des vitrages de contrôle solaire caractérisés par leur durabilité (utilisation possible en simple vitrage avec la couche placée en face 2) et leur facilité de transformation (possibilité de trempe, bombage, émaillage ou assemblage en verre feuilleté). La transmission lumineuse de la gamme varie approximativement de 67 % à 21 % pour un facteur solaire allant de 0,69 à 0,30.

Applications

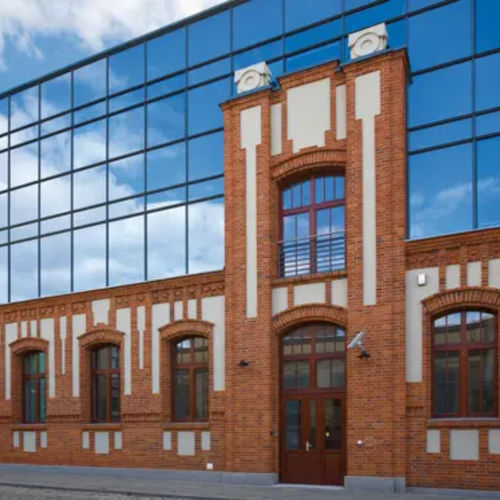

• Face extérieure des façades double peau ventilées ou respirantes.
• Vantelles en simple vitrage feuilleté avec la couche contre l’intercalaire PVB.
• Verrières et toitures (pour les produits les plus protecteurs contre le soleil, ex. COOL-LITE® ST 120).
• Fenêtres et baies vitrées pour préserver l’intimité diurne par leur aspect réfléchissant ou légèrement réfléchissant.
• Aménagement intérieur : garde-corps, portes tout verre, parois de douche, etc.

Avantages

• Protection solaire additionnelle modulable (de très élevée à très modérée) tout en maintenant un apport de lumière naturelle.
• Variété d’aspects (neutre à légèrement réfléchissant, neutre réfléchissant, teintes bleues réfléchissantes selon références).
• Grande liberté de mise en œuvre grâce à la durabilité et à la facilité de transformation.

Performances
Valeurs indicatives pour vitrages assemblés en double vitrage 6-16-4 avec remplissage 90 % Argon et couche de contrôle solaire placée en face 2 (calcul selon EN 673 et EN 410) :
COOL-LITE® ST et STB* | ST 167 | ST 150 | ST 136 | ST 120 | STB 136 | STB 120
Aspect | Neutre / Légèrement réfléchissant (ST167, ST150, ST136) | Neutre Réfléchissant (ST120) | Bleu Légèrement réfléchissant (STB136, STB120)
Transmission lumineuse (TL) (%) | 59% | 45% | 33% | 19% | 32% | 20%
Réflexion lumineuse extérieure RLext (%) | 23% | 20% | 23% | 32% | 19% | 21%
Réflexion lumineuse intérieure RLint (%) | 24% | 23% | 23% | 30% | 21% | 32%
Facteur solaire (g) | 0,45 | 0,35 | 0,26 | 0,16 | 0,26 | 0,17
Coefficient Ug (W/m².K) | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0
* Valeurs données selon les normes EN 673 et EN 410 calculées avec un remplissage de 90 % en gaz argon. Verre de contrôle solaire avec couche placée en face 2 et monté en double vitrage de composition 6-16-4.

Gamme

• Verre monolithique disponible en épaisseurs 6, 8, 10 mm.
• Dimensions courantes : 6000 x 3210 mm.
• Autres épaisseurs ou dimensions non listées.

Transformations

• Aptes à la trempe ou durcissement.
• Assemblage en verre feuilleté de sécurité, y compris avec la couche en contact avec l’intercalaire PVB.
• Bombage.
• Émaillage ou sérigraphie (dépôt d’émail possible sur le côté opposé à la couche ou sur le côté couche avec quelques restrictions).

Instructions d'utilisation
Les vitrages de la gamme peuvent être utilisés en simple vitrage avec la couche en face 2 orientée vers l’intérieur du bâtiment. Ils peuvent aussi être assemblés en double vitrage avec la couche de contrôle solaire placée en face 2 associée à une couche faiblement émissive en face 3. Les couches ST et STB n’ont pas besoin d’être margées avant l’assemblage en double vitrage. Les doubles vitrages ainsi assemblés bénéficient de la certification CEKAL. Fiches de Déclarations Environnementales et Sanitaires (FDES) disponibles dans la documentation produit.

Caractéristiques / spécifications techniques

• Type de produit : verre de contrôle solaire (gamme COOL-LITE® ST et STB).
• Aspects disponibles : neutre, légèrement réfléchissant, neutre réfléchissant, bleu légèrement réfléchissant selon référence.
• Transmission lumineuse : environ 67 % à 21 % selon référence.
• Facteur solaire : environ 0,69 à 0,30 selon référence.
• Épaisseurs monolithiques courantes : 6 mm, 8 mm, 10 mm.
• Dimensions courantes : 6000 x 3210 mm.
• Transformations compatibles : trempe, durcissement, assemblage en feuilleté (PVB), bombage, émaillage/sérigraphie (avec restrictions possibles).
• Montage recommandé : couche de contrôle solaire placée en face 2 pour simple vitrage ou vitrage isolant.
• Performances thermiques indicatives pour IGU (ex. 6-16-4, remplissage Argon 90 %) : Ug ≈ 1,0 W/m².K.
