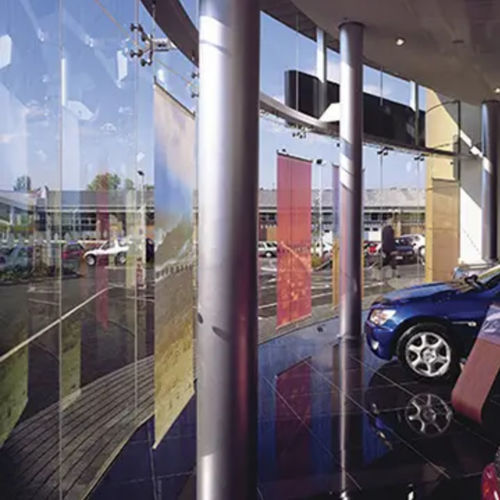

Panneau en verre à contrôle solaire POINT S

structurelsolairefeuilleté

Description
Les systèmes POINT S et POINT D sont des solutions point-fixées pour Vitrages Extérieurs Attachés (VEA). POINT S : vitrage simple, monolithique ou feuilleté, avec fixations traversantes articulées. POINT D : double vitrage avec fixations traversantes articulées. Ces systèmes permettent de fixer des vitrages extérieurs attachés sur une structure porteuse verticale ou inclinée. En verrière, les vitrages peuvent être suspendus (structure porteuse supérieure) ou supportés (structure porteuse inférieure). Les vitrages peuvent être rectangulaires, carrés, trapézoïdaux ou triangulaires. Le nombre de fixations (3, 4, 6 ou 8) se détermine en fonction de l’épaisseur, de la taille, de la forme et des contraintes imposées au vitrage.

Validation
Les deux systèmes sont validés par des Avis Techniques du CSTB : POINT S (Avis Technique n° 6/15-2279_V2) et POINT D (Avis Technique n° 6/15-2280_V2).

Applications

• Façades VEA esthétiques et performantes (façades de halls, immeubles de prestige)
• Structure extérieure de façade double peau
• Verrières
• Édicules d’ascenseur
• Auvents
• Aménagement intérieur et mobilier urbain

Avantages

• Transparence et apport de lumière naturelle : la discrétion de la structure visible maximise l’ouverture visuelle et les apports lumineux.
• Esthétique : façades sans montant ni traverse, extérieur homogène et lisse, signature d’une architecture moderne.
• Compatibilité avec les vitrages COOL-LITE® : POINT D compatible avec les gammes SKN II et XTREME II ; POINT S compatible avec la gamme ST et STB (notamment COOL-LITE® ST BRIGHT SILVER). Les gammes ST et STB peuvent être utilisées en verre feuilleté avec couche contre le film PVB.
• Possibilité d’intégrer l’intercalaire structurel SENTRYGLAS® : permet, dans certains cas, de réduire l’épaisseur et le poids des vitrages.
• Durabilité de l’aspect des vitrages feuilletés : double écrou de fixation permettant de limiter le serrage excessif de l’intercalaire et de réduire le risque de délamination autour des trous.

Gamme et caractéristiques des fixations et vitrages
Les trous dans le vitrage sont fraisés pour s’adapter à la forme et la dimension de la tête des fixations ; l’aspect extérieur est parfaitement lisse après montage. Diamètre des fixations : 36 mm ou 50 mm.

Épaisseurs compatibles

• POINT S : vitrages monolithiques de 8 à 19 mm ; vitrages feuilletés de 17 mm (68.4) à 30 mm (15 12.4).
• POINT D : compositions de 29 mm (8-15-6) à 53 mm (10 10.4–15-66.4), avec une ou deux faces feuilletées selon composition.

Vitrages SECURIPOINT®
Les vitrages SECURIPOINT pour POINT S et POINT D sont trempés et traités par Heat Soak Test (HST). Ils sont fabriqués dans des centres de production identifiés et sont repérables par un marquage spécifique qui reste visible après pose.

Dimensions maximales

• POINT S : jusqu’à 3210 x 6000 mm
• POINT D : jusqu’à 2500 x 5000 mm

Performances
Le système POINT D permet l’utilisation des gammes COOL-LITE® SKN II et XTREME II, offrant un large choix de performances thermiques et solaires. Les valeurs de performance (mesures selon EN 673 et EN 410) sont calculées pour la composition minimale compatible (ex. POINT D 8-15-6) avec la couche positionnée selon les prescriptions (face 2 pour les verres de contrôle solaire, face 3 pour les verres faiblement émissifs).

Assistance technique (domaines de conseil technique)

• Dimensionnement des vitrages
• Détermination du nombre de fixations nécessaires
• Identification des protections complémentaires selon la configuration
• Étude des aspects techniques réglementaires (notamment sismique)

Caractéristiques / spécifications techniques

• Marque : Saint-Gobain Glass
• Modèles : POINT S et POINT D (systèmes VEA)
• Validation : Avis Technique CSTB POINT S n° 6/15-2279_V2 ; POINT D n° 6/15-2280_V2
• Diamètre des fixations : 36 mm ou 50 mm
• Épaisseurs compatibles POINT S : 8–19 mm (monolithique) ; 17–30 mm (feuilleté selon compositions)
• Épaisseurs compatibles POINT D : 29–53 mm (ex. 8-15-6 à 10 10.4–15-66.4)
• Dimensions maximales vitrages : POINT S 3210 x 6000 mm ; POINT D 2500 x 5000 mm
• Compatibilité vitrages solaires : COOL-LITE® SKN II, XTREME II (POINT D) ; COOL-LITE® ST, STB (POINT S)
• Intégration possible de l’intercalaire structurel SENTRYGLAS®
• Vitrages SECURIPOINT® : trempés et traités HST, marquage spécifique
