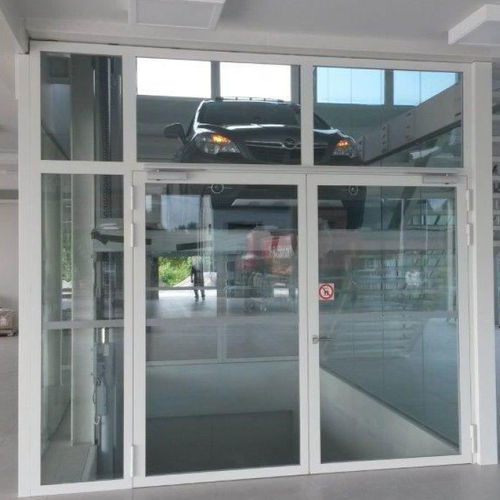

Ascenseur pour voiture hydraulique MOVE 30L

mécaniquepour bâtimentà colonne

Présentation
Le Move 30L est une plateforme élévatrice pour véhicules avec les deux colonnes de levage disposées sur un des côtés longs de la plateforme afin d'optimiser la surface utile. Il associe vérins hydrauliques et dispositifs mécaniques de verrouillage au sol et est conçu pour s'intégrer dans des bâtiments existants sans travaux lourds.

Principales fonctions

• Deux colonnes de levage avec deux vérins sous la plateforme, épaulières-guides et barre de torsion avec crémaillère de positionnement.
• Vérins de verrouillage mécanique au sol contrôlés par un fin de course « tout dehors / tout dedans » vérifiant la position de verrouillage.
• Fins de course gérant le ralentissement et la régulation de course avec des cames de longueurs différentes pour la régulation et l'arrêt.
• Butées avant et arrière pour roue garantissant le positionnement correct du véhicule et empêchant tout déplacement pendant le mouvement.

Détails de construction et fonctionnement

• Les photos montrent l'unité en configuration de maintenance; les portes ne peuvent s'ouvrir que lorsque la plateforme est au niveau d'étage.
• Saillie maximale en course (groupe piston, épaulière-guide et verrou) : 1618 mm. Profondeur de fosse standard : 215 mm ; pour des guides renversés sans saillie la fosse doit être de 1715 mm.
• Fixation des colonnes au mur par plaques présoudées et chevilles chimiques ; liaisons poulie/chaîne avec protection externe pour éviter la sortie de la chaîne.
• Le verrouillage mécanique permet à l'épaulière de s'appuyer sur le piston de blocage puis au circuit hydraulique de revenir en position non pressurisée afin de réduire les contraintes continues.
• Barre de torsion avec pignon denté qui s'engrène sur une crémaillère (une par colonne) ; les supports sont réglables pour assurer un bon accouplement.

Caractéristiques / spécifications techniques

• Nom commercial : Move 30L
• Marque : O.ME.R. S.p.a.
• Disposition des colonnes : les deux colonnes de levage sur un côté long de la plateforme
• Saillie piston/guide en course maximale : 1618 mm
• Profondeur de fosse standard : 215 mm (option sans saillie : 1715 mm)
• Verrouillage mécanique : vérins de blocage au sol contrôlés par fin de course « tout dehors / tout dedans »
• Fins de course : régulation/ralentissement et fin de course d'arrêt avec cames différenciées
• Fixation des colonnes : plaques présoudées et chevilles chimiques
• Barre de torsion : pignon denté engrenant une crémaillère ; supports réglables
• Sécurité véhicule : butées avant et arrière des roues
