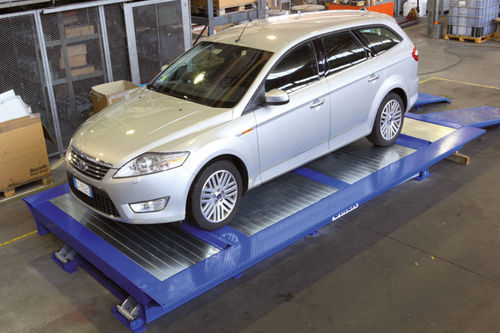

Plateforme élévatrice pour voiture REX GOLD

de chargementà usage domestiqueà usage industriel

Le Rex Gold est une plateforme élévatrice à ciseaux (pantographe) destinée au levage de véhicules et de marchandises, offrant un levage symétrique, des options d'installation compactes et une accessibilité facilitant l'entretien. Les configurations atteignent jusqu'à 4,10 m de hauteur et des capacités de 3 000 kg (standard) jusqu'à 4 000 kg.

Vue d'ensemble

• Système de levage pantographe (ciseaux) utilisable comme monte-voiture ou monte-charge; version avec toit disponible.
• Levage symétrique avec jusqu'à quatre points de support mobiles; la répartition précise de la charge sur la plateforme n'est pas toujours nécessaire.
• Plateforme et structure entièrement galvanisées pour une meilleure résistance aux intempéries et aux facteurs externes.

Principaux composants et construction

• Deux vérins hydrauliques centraux montés sur la structure mobile des jambes; vérins fabriqués par O.ME.R. S.p.a.
• Les cylindres sont reliés par un raccord fixe central et routés vers le circuit hydraulique; une barre sur le vérin gauche supporte trois fins de course réglables (deux supérieurs, deux inférieurs et un de sécurité).
• Tous les raccordements hydrauliques et électriques sont installés le long des ciseaux, préassemblés et protégés par un système de chaînette pour éviter les pliures ou dommages.
• Les jambes glissent sur deux chemins continus fixés au sol par chevilles mécaniques; les bases sont façonnées pour éviter le désengagement des roues en cas d'irrégularités.
• Les vérins hydrauliques intègrent des valves de pression différentielle; des soupapes parachute bloquent immédiatement la plateforme en cas de chute de pression ou de fuite d'huile.
• Groupe électro-hydraulique (pompe et réservoir) intégré au coffret électrique pour un ensemble compact.
• Option de poutre supérieure à brides pour permettre la livraison en pièces et l'assemblage en gaine lorsque l'espace est limité.
• Une manette auxiliaire centre les jambes par rapport à l'axe central pour augmenter la sécurité et prévenir le désengagement latéral.
• Plateforme composée de panneaux galvanisés soutenus par une ossature en acier, alliant légèreté et rigidité.
• Tableau de commande par boutons poussoirs avec commandes de mouvement, bouton d'arrêt d'urgence à champignon et clé d'activation.

Sécurité, accessibilité et maintenance

• Soupapes parachute et soupapes de différentiel de pression protègent contre les défaillances hydrauliques soudaines et verrouillent la plateforme si nécessaire.
• Soupapes de régulation de vitesse et manomètre pour la pression de service, avec accès aisé au bloc hydraulique pour faciliter la maintenance.
• Calages avant et arrière de série pour assurer un positionnement correct du véhicule et prévenir tout mouvement brusque pendant l'utilisation.

Caractéristiques / spécifications techniques

• Hauteur de levage maximale : 4,10 m (variante REX Gold 30)
• Capacité de charge standard : 3 000 kg (extensible à 4 000 kg)
• Poids typique total (REX Gold 30) : 4 000 kg
• Profondeur de fosse requise (REX Gold 30) : 51 cm
• Matériau de la plateforme : panneaux entièrement galvanisés avec ossature acier inférieure
• Système de levage : pantographe / ciseaux avec jusqu'à quatre points d'appui mobiles (REX Gold 30)
• Hydraulique : deux vérins centraux double effet avec valves externes et soupapes parachute
• Fins de course : ensemble réglable avec fins de course supérieures/inférieures et fin de sécurité
• Groupe hydraulique : pompe électro-hydraulique et réservoir intégrés au coffret électrique
• Options d'installation : poutre supérieure à brides pour montage en gaine; version toit disponible
