Plateforme élévatrice pour voiture REX PF

de maintenanceà usage industrielà usage professionnel

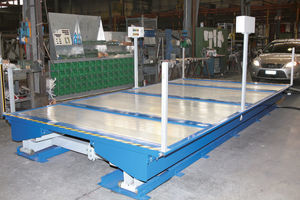

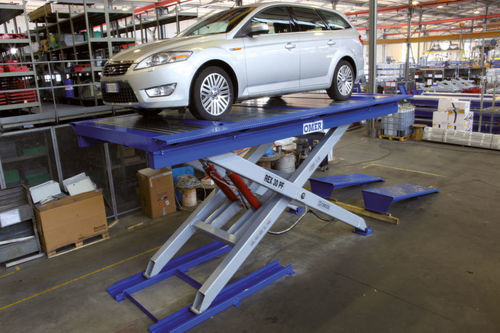

Le Rex PF est une plateforme élévatrice à pantographe (ciseaux) conçue pour le stationnement et la manutention de véhicules, offrant une solution compacte et rentable pour les opérations de parking. Elle accueille des véhicules à longue empattement et des voitures avec section avant lourde tout en proposant des composants fiables et accessibles en maintenance.

Construction et plateforme

• Plateforme constituée de panneaux galvanisés à faible profil pour permettre une installation compacte et une profondeur de fosse réduite.
• Cales avant et arrière intégrées pour assurer un positionnement correct du véhicule et empêcher tout mouvement vers l'avant lors du déplacement de la plateforme.
• Le dessous de la plateforme est soutenu par une ossature en acier pour une fiabilité structurelle accrue ; la largeur du profil latéral de la plateforme peut être ajustée pour adapter la zone d'appui aux véhicules du client.

Système hydraulique et sécurité

• Système hydraulique composé de deux vérins (fabriqués par O.ME.R.), chacun équipé d'une vanne différentielle pour surveiller les différences de pression d'huile.
• Une électrovalve de sécurité isole le vérin du circuit hydraulique en cas de perte importante de pression afin d'éviter toute fuite incontrôlée.
• La course de la plateforme est régulée par deux interrupteurs de fin de course ; un troisième interrupteur indépendant sert de secours pour garantir la redondance.

Installation et maintenance

• La boîte de jonction reliant la machine au tableau électrique est montée sur l'entretoise inférieure de la jambe à point fixe pour un accès facilité.
• Le circuit électrique et les systèmes nécessaires sont préinstallés sur l'unité pour simplifier et accélérer l'installation sur site ; le circuit reste accessible pour la maintenance.
• Les bases coulissantes des jambes et la base du châssis fixe sont ancrées au sol par des chevilles mécaniques ; les roues et les axes utilisent des douilles plastiques anti‑usure pour réduire la friction et prolonger la durée de vie.

Caractéristiques techniques

• Dénomination : Rex PF
• Capacité maximale : 3 000 kg
• Longueur de plateforme : 5 200 mm
• Hauteur de levage maximale (ciseaux simple) : jusqu'à 3,5 m
• Profondeur de fosse requise : 510 mm
• Construction plateforme : panneaux galvanisés, faible profil
• Structure portante : ossature en acier sous la plateforme
• Positionnement véhicule : cales avant et arrière (de série)
• Hydraulique : deux vérins avec vannes différentielles et électrovalve d'isolation de sécurité
• Sécurité : deux fins de course de déplacement plus un troisième de secours
• Ancrage : chevilles mécaniques pour les bases coulissantes et la structure fixe
• Composants d'usure : roues et axes avec douilles plastiques anti‑usure
