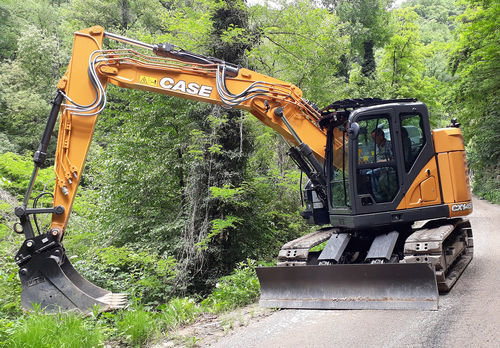

Pelle hydraulique intermédiaire CX145DSR

sur chenillescompactestandard

Présentation Conçue pour offrir une puissance d'excavation et de levage importante tout en occupant un encombrement réduit, la CX145D SR bénéficie d'un rayon de rotation minimal qui permet de travailler le long des routes et dans des espaces plus restreints. Avec un poids en ordre de marche de 14,5 tonnes minimum (qui peut être augmenté sur les modèles à flèche mono grâce à un contrepoids plus lourd) et un moteur conforme à la norme Stage V, la CX145D SR offre une force d'arrachement et une capacité de levage puissantes, tout en garantissant la précision et la réactivité hydrauliques attendues des pelles CASE de la série D. La disponibilité de versions à châssis allongé et à lame, ainsi que de flèches mono, en deux parties et décalées, renforce la polyvalence de cette pelle compacte. Caractéristiques techniques en bref

• Poids : 14,7 t
• Puissance : 78,5 kW / 105 hp

Équipement de série — MOTEUR

• Moteur diesel Isuzu 4 cylindres turbocompressé
• Certifié EU Stage V
• Réduction catalytique sélective (SCR)
• Diffuseur de particules diesel (DPD)
• Recirculation des gaz d'échappement refroidis (CEGR)
• Turbocompresseur VGT
• Injection électronique
• Système Common Rail haute pression
• Démarrage en position neutre
• Préchauffage automatique du moteur, arrêt d’urgence
• Préchauffage par bougies de préchauffage
• EPF (fonction de protection du moteur)
• Filtration du carburant à deux étages
• Filtre à air à double élément
• Filtre à huile à accès séparé
• Bouchon de vidange d’huile vert
• Intervalle de vidange d’huile de 500heures
• Système 24 V
• Coupe-batterie
• Pack de refroidissement pour températures ambiantes élevées
• Jauges externes de carburant et d’AdBlue
• Refroidisseur de carburant
• Indicateur de colmatage du filtre à carburant
• Vanne de coupure
• Capteur d’eau sur le préfiltre à carburant avec message dédié sur l’écran de la cabine
• Démarrage au ralenti
• Radiateur, refroidisseur d’huile, refroidisseur intermédiaire – grille de protection ; pompe de ravitaillement

Équipement de série — SYSTÈMES D'ÉCONOMIE DE CARBURANT

• Ralenti automatique
• Ralenti à une touche
• Arrêt automatique du ralenti
• Contrôle du couple
• Contrôle d’économie de la flèche (BEC)
• Contrôle de décharge de pivotement (SWC)
• Contrôle de la course du tiroir (SSC)
• Contrôle de régénération de l’huile de flèche (BRC) pour le CX245D SR

Équipement de série — SYSTÈME HYDRAULIQUE

• Pompes hydrauliques à commande électronique
• Surpression automatique
• Circuit multifonction (marteau/haut débit) avec commande proportionnelle électrique
• Changement automatique de vitesse de déplacement
• Modes de travail sélectionnables
• Dispositif d’alerte de surcharge
• Commandes selon la norme ISO
• Réglages prédéfinis de la pompe auxiliaire
• Sélection des circuits auxiliaires par commutateur
• Vanne auxiliaire
• Indicateur de colmatage du filtre hydraulique
• Refroidisseur d’huile
• Intervalle de vidange d’huile hydraulique : 5 000 heures
• Intervalle de remplacement du filtre hydraulique : 2 000 heures

Équipement de série — SUPERSTRUCTURE

• Rétroviseurs ISO
• Main courante – accès côté droit
• Garde-corps ISO
• Cabine à suspension isolée (hydraulique et à ressorts)
• Œillets de levage pour le contrepoids
• Bouchon de réservoir de carburant verrouillable, portes de service et boîte à outils
• Caméra de sécurité arrière et latérale
• Contrepoids de 2,85 t (lame CX145D SR uniquement)
• Contrepoids de 3,35 t (modèle CX145D SR LC uniquement)

Équipement de série — POSTE DE CONDUITE

• Cabine certifiée ROPS
• Protection FOPS niveau 2 OPG
• Cabine pressurisée
• Vitrage de sécurité trempé
• Vitres avant à fermeture d’une seule touche
• Pare-soleil et déflecteur de pluie
• Climatisation/chauffage/dégivrage avec climatisation automatique
• Boîte réfrigérante et chauffante, porte-gobelet et cendrier
• Plafondier
• Siège à dossier haut à suspension pneumatique recouvert de tissu
• Siège coulissant – 90 mm
• Ceinture de sécurité
• Accoudoirs réglables
• Consoles inclinables – 4 positions
• Commandes par joystick à faible effort
• Cockpit coulissant de 180 mm
• Système de sélection auxiliaire
• Port Aux-in pour appareils électroniques personnels
• Écran couleur LED multifonction (180 mm)
• 26 langues sélectionnables pour l’écran
• Système antivol (système à code de démarrage)
• Tapis de sol en caoutchouc
• Prise électrique 12 V
• Allume-cigare 24 V
• Vitres latérales monobloc à droite
• Rétroviseurs intérieurs et extérieurs
• Essuie-glace et lave-glace
• (Lexan) avec pare-soleil
• Compartiments de rangement
• Système de diagnostic embarqué
• Alarme de voyage
• Radio DAB+ avec antenne et 2 haut-parleurs
• 8 projecteurs de travail à LED (2 sur le toit de la cabine, 1 sur la flèche gauche, 1 boîte à outils, 4 tout autour)

Équipement de série — ÉQUIPEMENTS AUXILIAIRES

• Flèche mono de 4,63 m
• Bras de 2,50 m
• Pré-équipement pour attache rapide hydraulique
• Soupapes de sécurité et articulation du godet avec crochet
• Supports de tuyaux auxiliaires
• Système de graissage centralisé
• Soupape d’amortissement pour accessoire

Équipement de série — TÉLÉMATIQUE

• Abonnement SiteWatch avancé de 3 ans avec surveillance à distance

Équipement de série — CHÂSSIS

• Patins à triple crampon en acier de 600 mm
• Cuve de palier de la tourelle à chevauchement total
• Chaîne à maillons scellés
• Point d’arrimage

Équipement en option — SYSTÈME HYDRAULIQUE

• Circuit de la benne preneuse
• Circuit à faible débit, commande proportionnelle
• Circuit de marteau à simple effet avec commande proportionnelle électrique pour la version Offset
• Circuit à double effet avec commande proportionnelle électrique pour la version Offset

Équipement en option — OUTILS

• Bras de 2,1 m (HD) pour la flèche monobloc et, sur demande, pour la flèche en deux parties
• Bras de 2,1 m pour la version décalée
• Bras de 2,5 m pour la flèche en deux parties
• Bras de 3,0 m pour la flèche monobloc et la flèche en deux parties

Équipements en option — CONTREPOIDS LOURD

• Contrepoids lourd de 3,55 t (pour les modèles CX145D SR LC et CX145D SR Blade)

Équipement en option — POSTE DE CONDUITE

• Protection avant de la cabine — barres verticales (niveau OPG 2)
• Protection avant de la cabine — barres verticales (niveau OPG 1)
• Moniteur CASE Maximum View - champ de vision de 230° avec caméra supplémentaire côté gauche
• Pré-équipement pour tiltrotator compatible Steelwrist

Équipement en option — SUPERSTRUCTURE

• Prises de prélèvement d’huile hydraulique et d’huile moteur

Équipement en option — CHÂSSIS

• Patins à triple crampon en acier de 500 mm
• Chaînes à maillons en caoutchouc de 500 mm
• Patins à triple crampon en acier de 700 mm
• Guide-chenille triple

Caractéristiques / spécifications techniques

• Modèle : CX145DSR
• Marque : CASE
• Poids en ordre de marche/poids à l'installation : 14,5 t minimum ; poids indiqué dans les spécifications rapides : 14,7 t
• Moteur : diesel Isuzu 4 cylindres turbocompressé ; normes d’émissions UE Phase V
• Puissance nominale : 78,5 kW / 105 hp (fiche technique rapide)
• Autre puissance moteur indiquée : ~102 hp (mentionnée dans la présentation générale)
• Longueur de la flèche simple (standard) : 4,63 m
• Longueur de flèche standard : 2,50 m (flèches en option : 2,1 m HD, 2,1 m décalée, 2,5 m, 3,0 m)
• Options de contrepoids : 2,85 t (Blade), 3,35 t (LC), contrepoids lourd de 3,55 t en option
• Système hydraulique : pompes à commande électronique, surpression automatique, circuit multifonction, modes de travail sélectionnables
• Exemple de spécifications du châssis : patins à triple crampon en acier de 600 mm (de série)
• Télématique : abonnement SiteWatch avancé de 3 ans inclus
