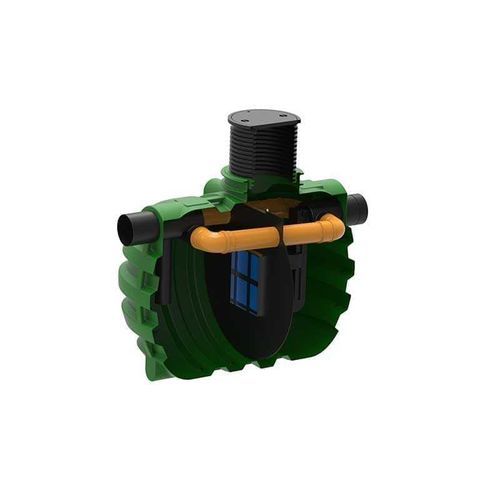

Séparateur à hydrocarbures en polyéthylène ROSEP BY-PASS 20

Présentation
Les séparateurs avec by‑pass de 20% traitent intégralement tous les flux générés par des précipitations allant jusqu’à 6,5 mm/h (≈99% des événements). Ces séparateurs sont prévus pour les aires de stationnement lorsqu’il est jugé acceptable de ne pas assurer un traitement complet pour les débits de pointe extrêmes (par ex. faible probabilité qu’un important déversement se produise simultanément à de fortes pluies).

Tableau des dimensions et caractéristiques principales

• NS [L/s] | Code | Volume total [L] | Volume cuve de sédimentation [L] | Volume séparateur d’hydrocarbures [L] | Quantité maximale d’huile [L] | Dimensions A x B x C [mm] | Tuyaux DN [mm] | Couvercle [mm] | Plan | Fiche technique | Rendu
• 15/3 | 7300068800 | 2.200 | 830 | 910 | 440 | 2110 x 1400 x 2100 | Ø600 | 200 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 30/6 | 7300068810 | 3.000 | 1.110 | 1.250 | 670 | 2680 x 1400 x 2100 | Ø600 | 200 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 50/10 | 7300068500 | 3.500 | 1.410 | 1.200 | 690 | 2.290 x 1.800 x 2.600 | Ø600 | 250 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 80/16 | 7300068820 | 5.000 | 1.980 | 1.820 | 620 | 2.760 x 1.800 x 2.600 | Ø600 | 315 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 100/20 | 7300068840 | 6.000 | 2.010 | 2.560 | 690 | 3.130 x 1.800 x 2.600 | Ø600 | 315 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 150/30 | 7300068850 | 8.000 | 2.710 | 3.450 | 860 | 2.820 x 2.300 x 2.850 | Ø600 | 400 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 200/40 | 7300068860 | 10.000 | 3.780 | 3.670 | 990 | 3.230 x 2.300 x 2.850 | Ø600, Ø800 | 400 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 250/50 | 7300068870 | 12.000 | 5.070 | 4.710 | 1.140 | 3.760 x 2.300 x 2.850 | Ø600, Ø800, Ø250 | 400 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 325/65 | 7300068830 | 16.000 | 5.950 | 6.130 | 2.020 | 4.840 x 2.300 x 2.850 | Ø600, Ø800, Ø250 | 500 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 400/80 | 7300068880 | 22.000 | 7.810 | 7.670 | 2.020 | 6.470 x 2.300 x 2.850 | 2xØ600, Ø800 | 500 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 500/100 | 7300068890 | 25.000 | 10.620 | 7.840 | 3.790 | 8.750 x 2.300-2.730 x 2.850 | 2xØ600, Ø800 | 600 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 650/125 | 7300068510 | 30.000 | 11.920 | 12.010 | 4.260 | 9.830 x 2.300-2.730 x 2.850 | 2xØ600, Ø800 | 600 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 700/150 | 7300068520 | 35.000 | (valeurs internes fabricant) | (valeurs internes fabricant) | (valeurs internes) | 11.570 x 2.300-2.850 x 2.850 | 2xØ600, Ø800 | 600 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 1.000/200 | 7300068530 | 40.000 | (valeurs internes fabricant) | (valeurs internes fabricant) | (valeurs internes) | 12.550 x 2.300-2.850 x 2.850 | 2xØ600, Ø800 | 800 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 1.250/250 | 7300068540 | 45.000 | (valeurs internes fabricant) | (valeurs internes fabricant) | (valeurs internes) | 12.410 x 2.300-2.850 x 2.850 | Ø600 | 1.000 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible
• 1.500/300 | 7300068550 | 50.000 | (valeurs internes fabricant) | (valeurs internes fabricant) | (valeurs internes) | 13.490 x 2.300-2.850 x 2.850 | Ø600 | 1.000 | Plan (PDF) disponible | Fiche technique (PDF) disponible | Image de rendu disponible

Remarques sur la table
Le tableau ci‑dessus reprend les tailles NS disponibles pour la version Rosep avec by‑pass 20%. Pour plusieurs tailles, la documentation disponible comprend plans (PDF), fiches techniques (PDF) et rendus (images). Les dimensions A x B x C, volumes et diamètres de tuyaux varient suivant la taille NS.
