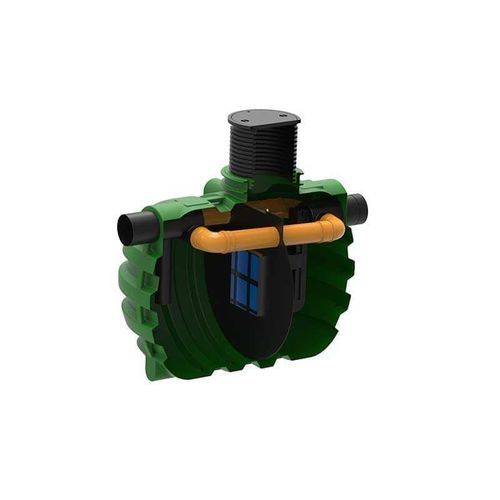

Séparateur à hydrocarbures en polyéthylène ROSEPBP10

Description
Les séparateurs d’huile Rosep avec une dérivation de 10 % sont utilisés pour traiter les eaux de ruissellement des surfaces pavées telles que les routes, les cours et les parkings où du carburant ou de l’huile provenant de véhicules peut s’écouler.
Le piège à huile à dérivation est dimensionné pour les pluies critiques ou les débits élevés. Lors des pics de précipitations, 10 % du débit est épuré dans le piège à huile et 90 % passe par le by-pass.
Des tuyaux de circulation d’un diamètre allant jusqu’à DN400 sont installés à l’intérieur du piège, ce qui facilite l’installation et la manipulation pendant le transport, tout en augmentant la durée de vie du produit, car la pression du sol ne peut pas endommager les tuyaux. Lorsque l’eau de sortie s’écoule dans la nappe phréatique, un robinet d’arrêt automatique ou un clapet anti-retour et un récipient d’échantillonnage sont installés dans le piège à huile.

Exemples de dimensions - tableau (extrait)
Volume [L] | NS [L/s] | Code | Dimensions A x B x C [mm] | Surface [m2]
2.200 | 30/3 | 7300068900 | 2090 x 1400 x 2100 | 1.200
2.600 | 50/5 | 7300068910 | 2430 x 1400 x 2100 | 2.400
3.000 | 80/8 | 7300068980 | 2680 x 1400 x 2100 | 3.500
3.500 | 100/10 | 7300068920 | 2680 x 1400 x 2100 | 4.000
5.000 | 150/15 | 7300068930 | 2660 x 1800 x 2600 | 6.100
6.000 | 200/20 | 7300068940 | 3030 x 1800 x 2600 | 8.100
8.000 | 250/25 | 7300068610 | 3070 x 2300 x 2850 | 10.100
10.000 | 300/30 | 7300068950 | 3330 x 2300 x 2850 | 12.100
12.000 | 400/40 | 7300068960 | 4150 x 2300 x 2850 | 16.200
16.000 | 500/50 | 7300068970 | 6430 x 2300-2850 x 2850 | 20.300
22.000 | 650/65 | 7300068560 | 7870 x 2300-2850 x 2850 | (surface non indiquée)
25.000 | 800/80 | 7300068570 | 8950 x 2300-2870 x 2850 | (surface non indiquée)
30.000 | 1000/100 | 7300068580 | 10080 x 2300-3380 x 2850 | (surface non indiquée)
35.000 | 1250/125 | 7300068590 | 9890 x 2300-3380 x 2850 | (surface non indiquée)
40.000 | 1500/150 | 7300068600 | 10970 x 2300-3380 x 2850 | (surface non indiquée)
45.000 | (NS non indiqué) | 7300068620 | (dimensions non indiquées) | (surface non indiquée)
50.000 | (NS non indiqué) | 7300068630 | (dimensions non indiquées) | (surface non indiquée)

Disponibilités et documents associés
Le produit est proposé en plusieurs volumes et tailles (voir tableau ci-dessus). Pour de nombreux modèles il existe des plans, fiches techniques et rendus (plans et fiches techniques disponibles en PDF pour les différentes tailles).

Caractéristiques / spécifications techniques

• Type : piège à huile avec dérivation (by-pass) 10 %
• Gamme : Rosep (dénominations internes souvent indiquées Rosep BP10 ou RosepBP10)
• Application : traitement des eaux de ruissellement sur surfaces pavées (parkings, routes, cours, stations-service, garages, etc.)
• Fonctionnement : 10 % du débit traité en séparation huile/eaux, 90 % par by-pass en crue
• Équipements possibles : tuyaux de circulation internes jusqu’à DN400, robinet d’arrêt automatique ou clapet anti-retour, dispositif d’échantillonnage
• Tailles : large plage de volumes (ex. 2.200 L à 50.000 L) et débits normalisés (ex. NS 30/3, NS 50/5, NS 80/8, ... NS 1000/100)
• Codes produit : chaque capacité a un code spécifique (ex. 7300068900 pour 2.200 L, 7300068910 pour 2.600 L, 7300068980 pour 3.000 L, etc.)
• Plans et fiches techniques disponibles (PDF) pour la plupart des tailles
