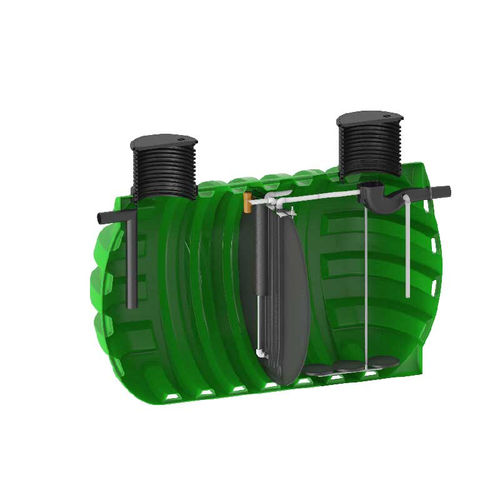

Micro station d'épuration d'eau usée VODALYS®

en polyéthylène PEen plastiqueavec pompe

Présentation
Vodalys® est une micro-station à boue activée fonctionnant selon le procédé SBR (Sequencing Batch Reactor). Elle est conçue pour le traitement des eaux usées de maisons individuelles, collectivités (administrations, écoles, etc.), hôtellerie, restaurants, campings et sites similaires. Système livré prêt à l’emploi, installation très simple, raccordements codés par couleur pour éviter les erreurs d’installation.

Avantages principaux

• Système prêt à l’emploi et installation simple.
• Mode vacances : temps de cycle SBR réglables selon les conditions d’utilisation.
• Faibles coûts d’exploitation et de maintenance.
• Écran LCD indiquant les heures de fonctionnement et alarmes en cas de panne de courant.
• Certifiée conforme à la norme européenne EN12566.
• Note de performance supérieure.
• Aucun composant mécanique ou électrique à l’intérieur de la cuve (les composants sont externes et facilement remplaçables).

Éléments internes / composants

• Couvercle (avec éléments d’accès).
• Élévation télescopique.
• Entrée et sortie d’eau traitée.
• Récipient d’échantillonnage.
• Réservoir en PE avec déflecteur intégré.
• Diffuseur circulaire.
• Ventilateur pour le réacteur SBR.
• Pompes à air.
• Bassin de décantation primaire (bassin de rétention).

Tableau des dimensions
Volume [L] | EH | Code | Dimensions A x B x C [mm] | Couvercle [mm] | Flux d’entrée max. par jour [m3/jour] | Fiche technique
12.000 | 21 | 7200063790 | 3760 x 2300 x 2350-2850 | 2 x Ø600 | 3 | Vodalys-21_-Fiche-technique-FR.pdf
16.000 | 30 | 7200063760 | 4840 x 2300 x 2350-2850 | 3 x Ø600 | 5 | Vodalys-30-_-Fiche-technique-FR.pdf
16.000 | 40 | 7200063820 | 4840 x 2300 x 2350-2850 | 3 x Ø600 | 6 | Vodalys-40-_-Fiche-technique-FR.pdf
22.000 | 50 | 7200063830 | 6280 x 2300 x 2350-2850 | 3 x Ø600 | 8 | Vodalys-50-_-Fiche-technique-FR.pdf

caractéristiques / spécifications techniques

• Procédé : SBR (Sequencing Batch Reactor) à boues activées, culture libre aérée.
• Utilisations typiques : maisons individuelles, collectivités, hôtellerie, restaurants, campings, etc.
• Certification : conforme à la norme EN12566.
• Installation : système livré prêt à l’emploi, raccordements codés par couleur (flexibles de pression d’air et connexions de commande codés).
• Fonctionnalités d’exploitation : écran LCD, enregistrement des heures de fonctionnement, alarme panne de courant, réglage des temps de cycle (mode vacances).
• Maintenance : composants externes facilement remplaçables, faible coût d’exploitation et d’entretien.
• Pas de composants mécaniques/électriques à l’intérieur de la cuve.
• Variantes disponibles (résumé) :

  • Vodalys 21 EH — Volume 12 000 L — Code 7200063790 — Flux max. 3 m3/jour — Dimensions 3760 x 2300 x 2350-2850 mm — Fiche technique: Vodalys-21_-Fiche-technique-FR.pdf
  • Vodalys 30 EH — Volume 16 000 L — Code 7200063760 — Flux max. 5 m3/jour — Dimensions 4840 x 2300 x 2350-2850 mm — Fiche technique: Vodalys-30-_-Fiche-technique-FR.pdf
  • Vodalys 40 EH — Volume 16 000 L — Code 7200063820 — Flux max. 6 m3/jour — Dimensions 4840 x 2300 x 2350-2850 mm — Fiche technique: Vodalys-40-_-Fiche-technique-FR.pdf
  • Vodalys 50 EH — Volume 22 000 L — Code 7200063830 — Flux max. 8 m3/jour — Dimensions 6280 x 2300 x 2350-2850 mm — Fiche technique: Vodalys-50-_-Fiche-technique-FR.pdf
