Micro station d'épuration d'eau usée VODALYS®

en polyéthylènepour petite collectivité

Présentation
Vodalys® est une micro-station à boue activée (culture libre aérée) fonctionnant selon le procédé SBR (Sequencing Batch Reactor). Elle est destinée à traiter les eaux usées des maisons individuelles, des collectivités (administrations, écoles, etc.), de l’hôtellerie, des restaurants, des campings, etc. Système prêt à l’emploi adapté au niveau des eaux usées. Les flexibles de pression d’air et les connexions correspondantes à la commande du système sont codés par couleur pour éviter les erreurs d’installation.

Avantages

• Système prêt à l’emploi — installation très simple, composants codés pour faciliter le raccordement.
• Mode vacances — possibilité d’ajuster les temps de cycle ou de basculer en mode vacances.
• Faibles coûts de maintenance — écran LCD indiquant les heures de fonctionnement ; alarmes en cas de panne de courant ; composants facilement interchangeables.
• Certifié conforme à la norme européenne EN 12566.
• Note de performance supérieure.
• Aucun composant mécanique ou électrique dans la cuve.
• Faibles coûts d’exploitation et d’entretien.

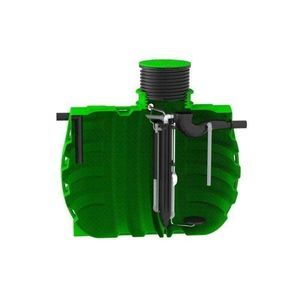

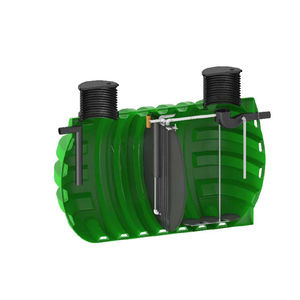

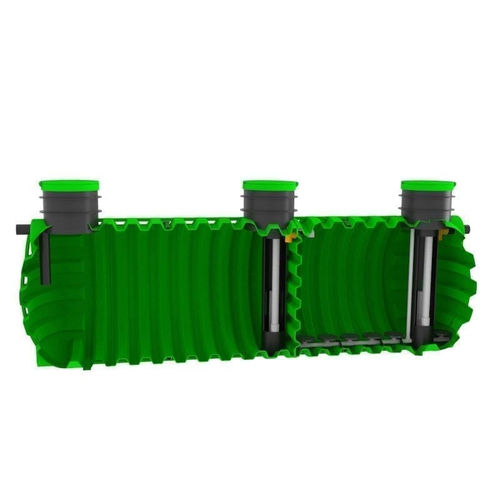

Principaux composants (extraits des visuels)

• Réglage de la hauteur (réglage mécanique visible sur la machine).
• Couvercle avec système d’accès (couvercle par cours).
• Entrée et sortie des effluents (points d’entrée/sortie identifiés sur la cuve).
• Réservoir en PE avec déflecteur intégré.
• Diffuseur circulaire pour aération.
• Ventilateur pour le réacteur SBR.
• Pompes à air.
• Bassin de décantation primaire (bassin de rétention).

Tableau des modèles et dimensions
Volume [L] | EH | Code | Dimensions A x B x C [mm] | Couvercle | Flux d’entrée max. par jour [m3/jour] | Fiche technique
25.000 | 75 | 7200063850 | 7370 x 2300 x 2350-2850 | 3x Ø800 | 12 | Vodalys-75_-Fiche-technique-FR.pdf
30.000 | 100 | 7200063840 | 6620 x 2450 x 2650-2950 | 2x Ø800 | 15 | Vodalys-100_-Fiche-technique-FR.pdf
40.000 | 150 | 7200063860 | 8600 x 2450 x 2650-2950 | 2x Ø800 | 23 | Vodalys-150-_Fiche-technique-FR.pdf
50.000 | 200 | 7200063870 | 10960 x 2450 x 2650-2950 | 3x Ø800 | 30 | Vodalys-200_-Fiche-technique-FR.pdf
65.000 | 300 | 7200063880 | 13600 x 2450 x 2650-2950 | 3x Ø800 | 45 | Vodalys-300_-Fiche-technique-FR.pdf

Notes techniques et fonctionnement
Le procédé SBR fonctionne par séquences (remplissage, aération, décantation, vidange). L’appareil est livré prêt à l’emploi avec raccordements codés. L’écran de commande permet d’ajuster les temps de cycle et de surveiller les heures de fonctionnement. Aucun équipement mécanique ou électrique n’est immergé dans la cuve principale, facilitant l’entretien et le remplacement des composants.

Caractéristiques / spécifications techniques

• Type de procédé : SBR (Sequencing Batch Reactor) — micro-station à boue activée (culture libre aérée).
• Applications : maisons individuelles, collectivités, hôtellerie, restaurants, campings, etc.
• Matériau réservoir : polyéthylène (PE) avec déflecteur intégré.
• Options de couvercle : différents diamètres (ex. Ø800) et configurations selon modèle.
• Ventilation : ventilateur dédié pour phase aération SBR.
• Aération : diffuseurs circulaires et pompes à air.
• Maintenance : écran LCD de surveillance, alarmes en cas de panne secteur, composants facilement remplaçables.
• Conformité : certification EN 12566.
• Fiches techniques disponibles pour chaque modèle (voir champ url_documents pour les fichiers PDF correspondants).
