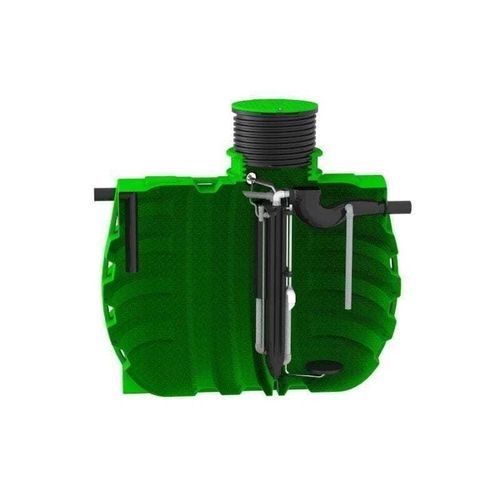

Micro station d'épuration d'eau usée VODALYS®

en HDPEen polyéthylène rotomoulécompacte

Présentation
Vodalys est une micro-station à boue activée fonctionnant selon le procédé SBR (Sequencing Batch Reactor). Elle est destinée au traitement des eaux usées des maisons individuelles et des petites collectivités (administrations, écoles), ainsi qu’à l’hôtellerie, la restauration, les campings et autres petits établissements. La micro-station est constituée d’une cuve monobloc en PEHD rotomoulée et d’un coffret de commande étanche. Trois modèles agréés existent (6, 10 et 14 EH) et le volume de la cuve dépend du modèle choisi.

Applications

• Maisons individuelles
• Collectivités (administrations, écoles…)
• Hôtellerie et restauration
• Campings
• Autres petits établissements nécessitant une solution d’assainissement autonome

Principaux avantages

• Technologie SBR assurant une capacité d’épuration élevée et un résultat stable dans le temps
• Cuve monobloc en PEHD rotomoulée, durable et de longue durée de vie
• Grand compartiment de pré-traitement limitant la fréquence des vidanges
• Installation compacte (gain de place) et pose possible en nappe ou zone inondable
• Pas d’éléments électriques immergés dans la cuve → fiabilité renforcée
• Coffret de commande étanche et prêt à l’emploi facilitant la mise en service
• Faible consommation électrique et coûts d’exploitation réduits
• Entretien simple
• Système d’alarme / détecteurs intégrés dans l’automate pour signaler les défauts

Principaux composants

• Cuve monobloc en PEHD rotomoulée avec déflecteur intégré et grand compartiment de pré-traitement
• Coffret de commande étanche (porte étanche) pour compresseur et automatismes
• Diffuseur(s) d’air (diffuseur circulaire), ventilateur (réacteur SBR) et pompes à air
• Ventilation et dispositifs de transfert par venturi (pas d’équipements électriques immergés)
• Couvercle plat/piétonnier et éléments d’élévation télescopique pour accès
• Récepteur d’échantillonnage et autres accessoires de maintenance

Tableau des dimensions et principales données
Volume [L] | EH | Code | Dimensions A x B x C [mm] | Poids [kg] | Flux d’entrée max. par jour [m3/jour] | Fiche technique (PDF) | Certificat CERIB
5000 | 6 | 7200079850 | 2450 x 1800 x 2050 – 2550 | 210 | 12 | Vodalys-6_-Fiche-technique-FR.pdf | CERIB-Vodalys.jpg
8000 | 10 | 7200063770 | 2680 x 2300 x 2350 – 2850 | 350 | 23 | Vodalys-10_-Fiche-technique-FR.pdf | CERIB-Vodalys.jpg
12000 | 14 | 7200063790 | 3760 x 2300 x 2350 – 2850 | 450 | 30 | Vodalys-14_-Fiche-technique-FR.pdf | CERIB-Vodalys.jpg

Notes complémentaires
La gamme Vodalys est agréée et répond aux exigences réglementaires pour les micro-stations d’épuration domestiques. Le dimensionnement doit se faire en fonction du nombre d’équivalents-habitants (EH) et des caractéristiques du terrain (perméabilité, présence de roche, risque d’inondation, etc.). Pour des projets spécifiques (infiltration, étude de filière), il est recommandé de réaliser une étude technique adaptée par un bureau d’étude ou un professionnel qualifié.

Caractéristiques / spécifications techniques

• Procédé : SBR (Sequencing Batch Reactor) – boue activée, culture libre aérée
• Matériau cuve : PEHD rotomoulée, monobloc
• Modèles agréés : 6 EH, 10 EH, 14 EH
• Volumes (exemples) : 5000 L (6 EH), 8000 L (10 EH), 12000 L (14 EH)
• Dimensions (A x B x C) : voir tableau des modèles
• Poids approximatif : 210 kg (6 EH), 350 kg (10 EH), 450 kg (14 EH)
• Flux d’entrée max. par jour : 12 m3/j (6 EH), 23 m3/j (10 EH), 30 m3/j (14 EH)
• Coffret de commande : étanche, porte extérieure, prêt à l’emploi
• Maintenance : accès par couvercle/élévation télescopique, entretien simple
• Installation : pose en nappe et en zone inondable possible (cuve homologuée pour ces conditions)
• Consommation électrique : faible (compresseur et auxiliaires en coffret externe)
• Garanties et certifications : possibilité de garanties étendues via réseau d’installateurs agréés; certificat CERIB disponible
