Joint de dilatation en aluminium Jointec GMLP

en élastomèreen résinepour mur

Présentation

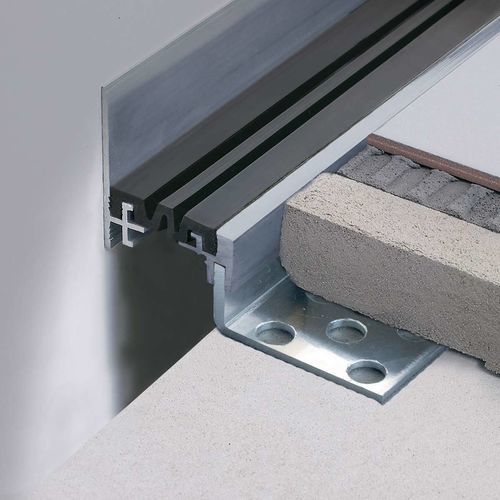

La série JOINTEC GMLP est la version angulaire/périmétrale des joints structurels GML, conçue pour les jonctions sol‑paroi. Elle utilise le module d’ancrage latéral en aluminium JOINTEC P pour un ancrage vers le haut à la paroi ; le profil peut être dissimulé dans le jeu périmétral du sol. Les indications de mouvement sont fournies selon la largeur d’insert spécifiée (voir spécifications techniques).

Points clés

• Joint structurel périmétrique (version angulaire) pour les raccordements sol‑paroi
• Utilisation du profilé d’ancrage latéral en aluminium JOINTEC P pour ancrage vers le haut, dissimulable dans le jeu périmétral
• Options d’insert : Resinprene / caoutchouc en 37 mm ou 47 mm de large
• Versions d’insert striées ou lisses disponibles sur demande
• Permet de franchir les jeux périmétraux structurels ; choisir la variante B1xH adaptée

Matériaux et finitions disponibles
Exemple : JOINTEC GMLP-A en Aluminium Naturel avec insert Resinprene — franchit 40 / 50 mm selon variante. Version périmétrale de la famille JOINTEC GE/GEL avec inserts caoutchouc/resinprene de 37 mm ou 47 mm. Finitions d’insert striées ou lisses sur demande.

Tableau - Aluminium / Naturel (récapitulatif des références)
B1xH (mm) — Art. — Couleur
35 — GMLP 350 A23 — Gris ciment embossé
50 — GMLP 500 A23 — Gris ciment embossé
75 — GMLP 750 A23 — Gris ciment embossé
35 — GMLP 350 A51 — Noir
50 — GMLP 500 A51 — Noir
75 — GMLP 750 A51 — Noir

Téléchargements
Fiche technique disponible pour la famille JOINTEC GMP/GMLP (PDF fabricant).

Caractéristiques techniques

• Dénomination commerciale : JOINTEC GMLP (version angulaire / périmétrale)
• Module d’ancrage : JOINTEC P, profilé aluminium latéral (ancrage vers le haut)
• Matériaux : profil en aluminium + inserts Resinprene / caoutchouc
• Largeurs d’insert : 37 mm ou 47 mm
• Finitions disponibles : Aluminium Naturel ; Gris ciment embossé (A23) ; Noir (A51)
• Tailles B1xH disponibles : 35 mm, 50 mm, 75 mm
• Exemples de codes article : GMLP 350 A23, GMLP 500 A23, GMLP 750 A23 ; GMLP 350 A51, GMLP 500 A51, GMLP 750 A51
• Options d’insert : strié ou lisse sur demande
• Capacité de franchissement : exemple 40 / 50 mm selon variante
• Mouvements (pour insert 47 mm) : horizontaux +7 / -6 mm ; verticaux +2 / -2 mm — consulter la fiche technique pour les valeurs par variante
