Joint de dilatation en élastomère JOINTEC GEL

en résineen profilé aluminiumpour joint de dilatation

Présentation
Joints structurels avec éléments porteurs en aluminium et insert élastomère synthétique (résineprène) pour ouvertures de 48 mm, avec plages de mouvement déclarées horizontal (+8 / -7) et vertical (+3 / -3). Conçus pour absorber des mouvements structurels cycliques ou permanents sur des bâtiments de grande envergure ou des ensembles de bâtiments. À installer dans les espaces libres entre deux parties semi-dissociées d’un même bâtiment ou entre deux travées différentes ; ils permettent la continuité de la surface tout en autorisant mouvements verticaux et horizontaux. Dans les modules créés par ces joints, un fractionnement complémentaire de la surface par des joints de dilatation doit être prévu en fonction du trafic et de l’usage.

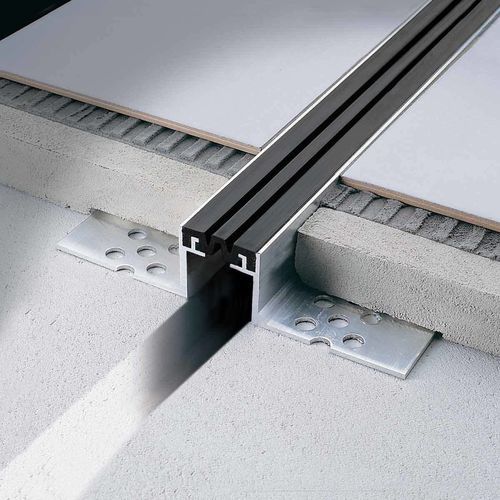

Jointec GEL-A en aluminium naturel + insert résineprène
Largeur profilé : 54 mm ; permet de combler une ouverture de 48 mm. Profilé en aluminium extrudé offrant de bonnes caractéristiques de résistance chimique et mécanique dans le temps. Insert résineprène de 47 mm de large assurant un module d’élasticité élevé. Pour des expositions extérieures sévères, l’équivalent en laiton (Jointec GM) est recommandé.

Options disponibles (table)
BxH (mm) | Art. | Couleur

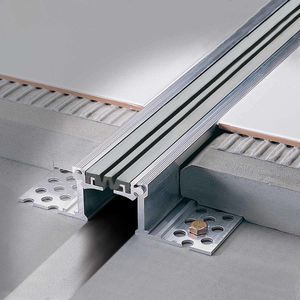

20 | GEL 200 AN23 | Gris ciment embossé
50 | GEL 500 AN23 | Gris ciment embossé
20 | GEL 200 AN51 | Noir
50 | GEL 500 AN51 | Noir

Documents techniques
Fiche technique : Jointec GE/GEL - Fiche technique

Remarques

• Doivent être installés dans l’espace libre entre deux parties semi-dissociées d’un bâtiment ou entre travées différentes.
• Conçus pour mouvements structurels de grande amplitude (cycliques ou permanents).
• Prévoir un fractionnement complémentaire de la surface par des joints de dilatation selon le trafic et l’usage prévu.

Caractéristiques / spécifications techniques

• Matériau : Profilé en aluminium extrudé avec insert élastomère synthétique (résineprène)
• Largeur profilé : 54 mm
• Ouverture nominale comblée : 48 mm
• Largeur insert : 47 mm
• Plage de mouvement déclarée : horizontal +8 / -7 mm ; vertical +3 / -3 mm
• Alternative recommandée pour usage extérieur sévère : profils laiton (Jointec GM)
• Références et couleurs : GEL 200 AN23 (20 mm) - Gris ciment embossé ; GEL 500 AN23 (50 mm) - Gris ciment embossé ; GEL 200 AN51 (20 mm) - Noir ; GEL 500 AN51 (50 mm) - Noir
