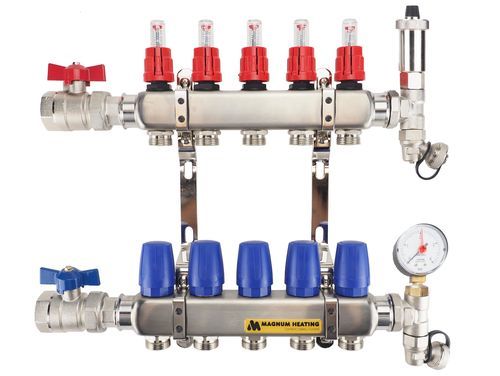

Collecteur basse température OPEN LT

résistant à la corrosion

Présentation
Le collecteur MAGNUM Premium Stainless Steel Open LT est conçu pour les installations de chauffage basse température. Le corps est en acier inoxydable 4301. L'ensemble est fourni prêt à être installé avec des vannes à boisseau sphérique 1" sur le primaire, un purgeur d'air automatique, deux vannes de vidange et un manomètre.

Applications

• Chaudières de chauffage central — compatible
• Pompes à chaleur — compatible
• Solaire thermique (avec ballon tampon) — compatible
• Poêles à pellets — compatible
• Réseau de chauffage urbain — compatible

Versions disponibles / Dimensions

• W32002 - MAGNUM Premium Stainless Steel Open LT 2 Groupes - 270 x 380 x 100 mm
• W32003 - MAGNUM Premium Stainless Steel Open LT 3 Groupes - 320 x 380 x 100 mm
• W32004 - MAGNUM Premium Stainless Steel Open LT 4 Groupes - 370 x 380 x 100 mm
• W32005 - MAGNUM Premium Stainless Steel Open LT 5 Groupes - 420 x 380 x 100 mm
• W32006 - MAGNUM Premium Stainless Steel Open LT 6 Groupes - 470 x 380 x 100 mm
• W32007 - MAGNUM Premium Stainless Steel Open LT 7 Groupes - 520 x 380 x 100 mm
• W32008 - MAGNUM Premium Stainless Steel Open LT 8 Groupes - 570 x 380 x 100 mm
• W32009 - MAGNUM Premium Stainless Steel Open LT 9 Groupes - 620 x 380 x 100 mm
• W32010 - MAGNUM Premium Stainless Steel Open LT 10 Groupes - 670 x 380 x 100 mm
• W32011 - MAGNUM Premium Stainless Steel Open LT 11 Groupes - 720 x 380 x 100 mm
• W32012 - MAGNUM Premium Stainless Steel Open LT 12 Groupes - 770 x 380 x 100 mm
• W32013 - MAGNUM Premium Stainless Steel Open LT 13 Groupes - 820 x 380 x 100 mm
• W32014 - MAGNUM Premium Stainless Steel Open LT 14 Groupes - 870 x 380 x 100 mm
• W32015 - MAGNUM Premium Stainless Steel Open LT 15 Groupes - 955 x 365 x 100 mm

Spécifications

• Vanne sur l'arrivée : vannes à boisseau sphérique 1" (étanchéifiables)
• Thermostat sur l'arrivée : non inclus
• Pompe : non incluse
• Débitmètre sur groupes : inclus
• Thermomètre : non inclus
• Manomètre : inclus
• Purgeur d'air : inclus
• Vanne sur le retour : incluse
• Contrôle / inspection : CE

Détails techniques

• Corps du collecteur : acier inoxydable 4301
• Vannes de groupe thermostatiques M30x1,5 compatibles avec actionneurs MAGNUM
• Groupes équipés de débitmètres professionnels, plage 0–2,5 L/min
• Connexions de groupe compatibles avec Eurocones 3/4"
• Raccord primaire 1" étanchéifiable par vannes à boisseau sphérique
• Fourniture du matériel de montage en standard
• Vanne 1" à poignée rouge (aller)
• Débitmètre Camflux 2,5 L/min - 1/2"
• Manomètre 40 mm axial 1/8"
• Purgeur d'air automatique nickelé 1/2" avec joint
• Vanne 1" à poignée bleue (retour)

Contenu de l'emballage

• Rapport d'essai usine
• Notice d'installation
• Certificat de garantie
• Collecteur MAGNUM Premium Stainless Steel Open LT

Garantie
MAGNUM Premium Stainless Steel Open LT : 10 ans sur le corps, 2 ans sur les éléments et raccords.

Caractéristiques techniques / spécifications

• Matériau : acier inoxydable 4301 (corps du collecteur)
• Raccord primaire : 1" (étanchéifiable par vannes 1")
• Connexions de groupe : compatibles Eurocones 3/4"
• Accessoires fournis : vannes 1" (poignées rouge et bleue), purgeur d'air 1/2", manomètre 40 mm axial 1/8", débitmètre Camflux 2,5 L/min (1/2")
• Plage du débitmètre : 0–2,5 L/min
• Matériel de fixation : fourni en standard
• Normes / Contrôle : CE
• Garantie : 10 ans sur le corps, 2 ans sur les éléments
