Coffret électrique en saillie 900004professionneld'extérieuréquipé
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Pose
- en saillie
- Secteur
- professionnel, d'extérieur
- Type
- équipé
- Autres caractéristiques
- étanche
- Hauteur
160 mm, 200 mm, 253 mm
(6,3 in, 7,9 in, 10 in)- Largeur
430 mm, 500 mm, 700 mm
(16,9 in, 19,7 in, 27,6 in)- Profondeur
310 mm, 400 mm, 520 mm
(12,2 in, 15,7 in, 20,5 in)
Description
Aperçu du produit

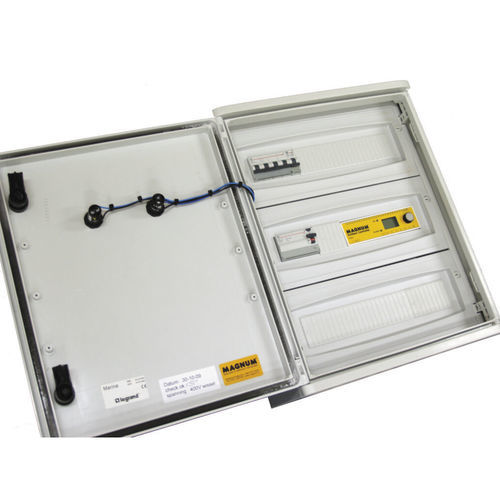

Armoires de commande étanches complètes, fabriquées et équipées en fonction du nombre de câbles/tapis et de la puissance requise. Les armoires sont disponibles pour systèmes 230 V et 400 V et sont assemblées selon les besoins du projet.
Boîtier de connexion

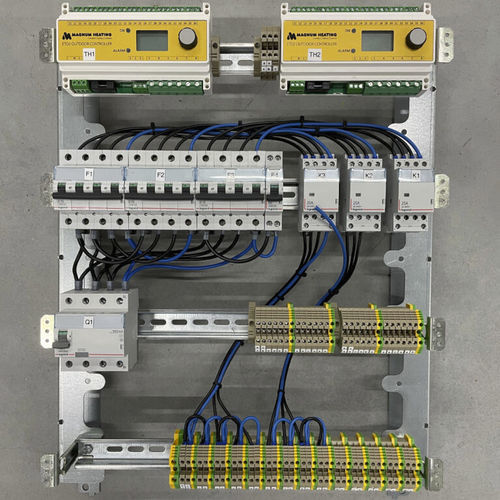

Les armoires de commande sont assemblées sur mesure pour chaque projet. La version standard (conforme à NEN1010) comprend des entrées de câble étanches, des circuits magnétiques (relais), des disjoncteurs, des interrupteurs différentiels, des borniers pour faciliter la connexion des câbles d'alimentation et de chauffage, ainsi que des unités capteurs extérieures dédiées. L'installation doit suivre le schéma de câblage indiqué dans le coffret.
Modèles disponibles
Art.nr. | Description | kW | Dimensions armoire | Unité | Remarques
900004 | MAGNUM Outdoor control cabinet | 3,6 kW | 430 x 310 x 160 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
900010 | MAGNUM Outdoor control cabinet | 10 kW | 500 x 400 x 200 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
900020 | MAGNUM Outdoor control cabinet | 20 kW | 500 x 400 x 200 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
900030 | MAGNUM Outdoor control cabinet | 30 kW | 700 x 520 x 253 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
900040 | MAGNUM Outdoor control cabinet | 40 kW | 700 x 520 x 253 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
900050 | MAGNUM Outdoor control cabinet | 50 kW | 700 x 520 x 253 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
Spécifications
ETO2-4550 rail DIN | Thermostat 0°C / +5°C 230 V
2x ETOG-56 unités capteurs | Humidité & température
Contacts sans potentiel | 3 x 16 A
Circuits solénoïdes requis (relais) | 230 V / 400 V
Disjoncteurs d'installation requis | 16 A
Borniers de connexion | Pour montage des câbles d'alimentation
Voyants | Selon unité
Garantie | 2 ans
Caractéristiques techniques
Armoires de commande étanches complètes, fabriquées et équipées en fonction du nombre de câbles/tapis et de la puissance requise. Les armoires sont disponibles pour systèmes 230 V et 400 V et sont assemblées selon les besoins du projet.
Boîtier de connexion
Les armoires de commande sont assemblées sur mesure pour chaque projet. La version standard (conforme à NEN1010) comprend des entrées de câble étanches, des circuits magnétiques (relais), des disjoncteurs, des interrupteurs différentiels, des borniers pour faciliter la connexion des câbles d'alimentation et de chauffage, ainsi que des unités capteurs extérieures dédiées. L'installation doit suivre le schéma de câblage indiqué dans le coffret.
Modèles disponibles
Art.nr. | Description | kW | Dimensions armoire | Unité | Remarques
900004 | MAGNUM Outdoor control cabinet | 3,6 kW | 430 x 310 x 160 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
900010 | MAGNUM Outdoor control cabinet | 10 kW | 500 x 400 x 200 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
900020 | MAGNUM Outdoor control cabinet | 20 kW | 500 x 400 x 200 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
900030 | MAGNUM Outdoor control cabinet | 30 kW | 700 x 520 x 253 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
900040 | MAGNUM Outdoor control cabinet | 40 kW | 700 x 520 x 253 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
900050 | MAGNUM Outdoor control cabinet | 50 kW | 700 x 520 x 253 mm | unités/1 | incl. thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56
Spécifications
ETO2-4550 rail DIN | Thermostat 0°C / +5°C 230 V
2x ETOG-56 unités capteurs | Humidité & température
Contacts sans potentiel | 3 x 16 A
Circuits solénoïdes requis (relais) | 230 V / 400 V
Disjoncteurs d'installation requis | 16 A
Borniers de connexion | Pour montage des câbles d'alimentation
Voyants | Selon unité
Garantie | 2 ans
Caractéristiques techniques
- Armoires de commande étanches, assemblées sur mesure par projet
- Adaptées aux systèmes 230 V et 400 V
- Équipements standards : entrées de câble étanches, circuits magnétiques (relais), disjoncteurs, interrupteurs différentiels, borniers
- Comprend thermostat ETO2-4550 rail DIN et 2x unités capteurs ETOG-56 (sur les unités listées)
- Contacts sans potentiel : 3 x 16 A
- Disjoncteurs d'installation requis : 16 A
- Dimensions disponibles : 430 x 310 x 160 mm ; 500 x 400 x 200 mm ; 700 x 520 x 253 mm
- Options de puissance : 3,6 kW ; 10 kW ; 20 kW ; 30 kW ; 40 kW ; 50 kW
- Garantie : 2 ans
