Chauffage au sol électrique 120308

commercialpour plancher en bétond'extérieur

Présentation
Solution de chauffage pour grandes surfaces extérieures (quais de chargement, allées de parkings) nécessitant la prévention neige/glace et la sécurité. Le câble MAGNUM Outdoor peut être fixé au ferraillage avant le coulage du lit de sable, du béton ou de l'enrobé.

Composition du système
Système complet incluant le câble chauffant MAGNUM, deux capteurs d'humidité combinés avec la mesure de la température extérieure et une armoire de commande conçue sur mesure selon la puissance du projet.

Construction et protection du câble
Le conducteur d'alimentation est connecté de manière intégrale au fil résistif. Une gaine de renfort en aluminium protège les éléments résistifs des dommages mécaniques et assure un blindage contre les perturbations EMC afin d'éviter les interférences avec les téléphones mobiles, portes de garage électriques et systèmes de sécurité.
Le câble possède une isolation intérieure en XLPE et une gaine extérieure en PVC résistante aux produits chimiques.

Systèmes complets
Armoires de commande étanches (IP-65) fabriquées et dimensionnées en fonction du nombre de câbles/mantes et de la puissance. Pour les installations de grande envergure, les armoires peuvent recevoir des régulateurs de puissance modulants jusqu'à 50 kW pour limiter les pics et réduire la consommation d'énergie. Systèmes disponibles en 230 V et 400 V.

Installation

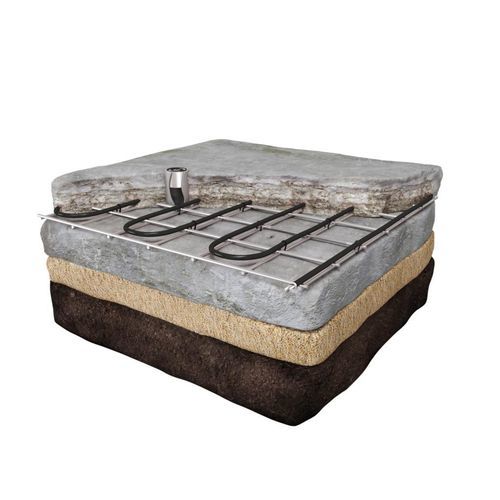

Les systèmes MAGNUM Outdoor sont calculés et conçus sur commande. Les câbles se fixent directement au ferraillage avant le coulage du lit de sable, du béton ou de l'enrobé.

Variantes de produit (tableau)
Art.nr. | Description | Longueur | Longueur du câble de connexion | Puissance | Volt | Ampères | Ohm
120308 | MAGNUM Outdoor Cable Concrete 30W/m | 10 m | 4 m | 300 Watt | 230V | 1.3 | 176
120458 | MAGNUM Outdoor Cable Concrete 30W/m | 15 m | 4 m | 450 Watt | 230V | 2.0 | 118
120608 | MAGNUM Outdoor Cable Concrete 30W/m | 20 m | 4 m | 600 Watt | 230V | 2.6 | 88
120758 | MAGNUM Outdoor Cable Concrete 30W/m | 25 m | 4 m | 750 Watt | 230V | 3.3 | 71
120908 | MAGNUM Outdoor Cable Concrete 30W/m | 30 m | 4 m | 900 Watt | 230V | 3.9 | 59
121208 | MAGNUM Outdoor Cable Concrete 30W/m | 40 m | 4 m | 1200 Watt | 230V | 5.2 | 44
121508 | MAGNUM Outdoor Cable Concrete 30W/m | 50 m | 4 m | 1500 Watt | 230V | 6.5 | 35
121808 | MAGNUM Outdoor Cable Concrete 30W/m | 60 m | 4 m | 1800 Watt | 230V | 7.8 | 29
122108 | MAGNUM Outdoor Cable Concrete 30W/m | 70 m | 4 m | 2100 Watt | 230V | 9.1 | 25
122408 | MAGNUM Outdoor Cable Concrete 30W/m | 80 m | 4 m | 2400 Watt | 230V | 10.4 | 22
123008 | MAGNUM Outdoor Cable Concrete 30W/m | 100 m | 4 m | 3000 Watt | 230V | 13.0 | 18
123408 | MAGNUM Outdoor Cable Concrete 30W/m | 113 m | 4 m | 3400 Watt | 230V | 14.8 | 16
123608 | MAGNUM Outdoor Cable Concrete 30W/m | 120 m | 4 m | 3600 Watt | 230V | 15.7 | 15
124208 | MAGNUM Outdoor Cable Concrete 30W/m | 140 m | 4 m | 4200 Watt | 230V | 18.3 | 13

Caractéristiques (tableau)
Lit de sable + dalles - V
Béton - V
Enrobé froid - X
Enrobé < 240°C - X
Gaine intérieure - XLPE
Gaine extérieure - PVC
Longueur du câble de connexion - 4 m
Puissance - 30 Watt/m
Tension de connexion - 230 V/50Hz
Certifications - IEC 800, CE, VDE, IPX7
Garantie - 10 ans

Détails techniques

• Puissance 30 Watt/m
• Câbles disponibles de 300 à 4200 Watt
• Tension de connexion 230 V/50Hz
• Normes IEC 800 et CE
• Certification VDE
• Indice de protection IPX7
• Isolation du noyau XLPE
