Chauffage au sol électrique 125006

industrield'extérieur

Aperçu

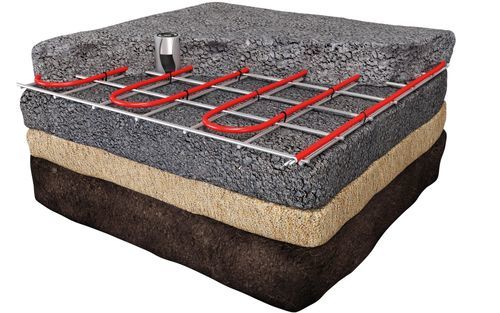

Conçu pour de grandes surfaces pavées telles que quais de chargement, rampes et accès où le dégivrage doit être fiable. Le câble MAGNUM Outdoor se fixe directement sur une armature avant le lit de sable, le béton ou l'enrobé. MAGNUM Outdoor est fourni comme un système complet incluant le câble chauffant, deux unités capteurs (humidité + température extérieure) et un coffret de commande étanche fabriqué sur-mesure.

Construction et matériaux
Le conducteur d'alimentation est connecté au fil résistif. Une gaine de renfort en aluminium protège les fils résistifs contre les dommages mécaniques et assure un blindage EMC pour éviter les interférences avec téléphones mobiles, portes/portails électriques et installations de sécurité. Le câble comporte une gaine intérieure en PTFE (Teflon) et une gaine extérieure en PVC résistante aux produits chimiques.

Systèmes complets
Les installations MAGNUM Outdoor sont calculées et conçues à la commande. Un coffret de commande étanche (IP-65) est fabriqué et dimensionné selon le nombre de câbles/ tapis et la puissance. Pour les projets de grande envergure, le coffret peut être équipé de régulateurs de puissance modulants jusqu'à 50 kW pour éviter les pics de charge et économiser l'énergie. Le système peut être mis en œuvre en 230 V et 400 V.

Modèles disponibles / longueurs et données électriques
Art.nr. | Longueur | Longueur câble de raccordement | Puissance | Volt | Ampères | Ohm
125006 | 20 m | 10 m | 600 Watt | 230V | 2.6 | 88.2
125012 | 40 m | 10 m | 1200 Watt | 230V | 5.2 | 44.1
125019 | 63.3 m | 10 m | 1900 Watt | 230V | 8.3 | 27.8
125034 | 113.3 m | 10 m | 3400 Watt | 230V | 14.8 | 15.6

Spécifications (application et matériaux)
Lit de sable + pavés : V
Béton : V
Asphalte froid : V (mise en œuvre déroulée!)
Asphalte jusqu'à < 240°C : V (mise en œuvre déroulée!)
Gaine intérieure : PTFE (Teflon)
Gaine extérieure : PVC
Longueur du câble de raccordement : 10 m
Puissance : 30 Watt/m
Tension de connexion : 230 V/50Hz
Certification : IEC 800, CE, IPX7, VDE
Garantie : 10 ans

Détails techniques

• Puissance par mètre : 30 Watt/m
• Puissances disponibles : 600 à 3400 Watt
• Tension de connexion : 230 V/50Hz (également possible en 400 V)
• Normes : IEC 800 et CE
• Certification : ISO 9001
• Indice de protection : IPX7
• Isolation du noyau : PTFE (Teflon)
• Compatible pour enrobé déroulé jusqu'à 240°C

Méthodes d'installation (systèmes complets)
Les systèmes MAGNUM Outdoor sont calculés et conçus sur demande. Le câble se fixe sur armature avant le coulage du lit de sable, du béton ou de l'enrobé ; le système accepte la mise en œuvre déroulée pour les enrobés mastics lorsqu'indiqué.

Garantie
Le câble MAGNUM Outdoor bénéficie d'une garantie de 10 ans sur la fonction électrique du câble.

Caractéristiques / spécifications techniques

• Applications prévues : quais de chargement, accès, rampes de parkings et autres grandes surfaces extérieures pavées
• Méthode de chauffage : système de câble chauffant fixe intégré dans lit de sable, béton ou enrobé
• Construction du câble : fil résistif avec gaine de renfort en aluminium, gaine intérieure PTFE, gaine extérieure PVC
• Capteurs : deux unités mesurant l'humidité combinée à la température extérieure
• Contrôle : coffrets de commande étanches sur-mesure (IP-65), extensibles avec régulateurs modulants jusqu'à 50 kW
• Tension : 230 V/50 Hz (mise en œuvre possible en 230 V et 400 V)
• Densité de puissance : 30 W/m, puissances individuelles de 600 W à 3400 W
• Température d'exploitation de l'enrobé : compatible pour enrobé mastic déroulé jusqu'à 240°C
• Normes et certifications : IEC 800, CE, IPX7, VDE, ISO 9001
• Garantie : 10 ans sur la fonction électrique
