Pompe à eau SMB series

électriqueen métal

Présentation :

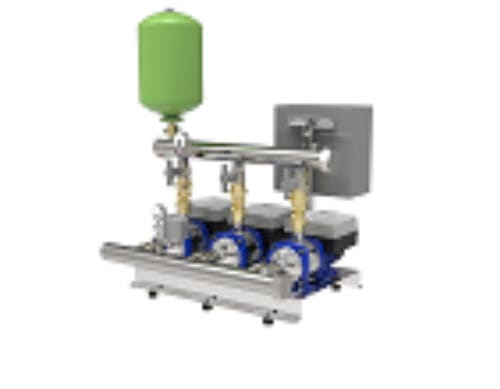

Les modèles CAO listés correspondent à la série SMB (Central‑North Europe) et couvrent plusieurs configurations SMB10 et SMB15. Les fichiers sont fournis pour la conception et l'intégration et présentent des variantes avec différentes parties hydrauliques des pompes de service, alimentations des armoires de commande et matériaux de construction.

Configurations disponibles :

• SMB10/10HME02S11/2/CB/PMA et SMB10/10HME02S11/4/CB/PMA — hydraulique e‑HME, construction CB, monophasé (/2) ou triphasé (/4)
• SMB10/10HME02S11/2/CX/PMA et SMB10/10HME02S11/4/CX/PMA — hydraulique e‑HME, construction CX, monophasé ou triphasé
• SMB10/10HME01S07/... et SMB10/10HME03S15/... et SMB10/10HME04S22/... — options hydrauliques e‑HME supplémentaires en versions CB ou CX
• SMB10/10SVE01F005, SMB10/10SVE02F007, SMB10/10SVE02F011, SMB10/10SVE03F015, SMB10/10SVE04F022 — série e‑SVE, disponibles en /2 et /4, CB et CX
• SMB10/15HME01S11, SMB10/15HME02S15, SMB10/15HME03S22 et variantes SMB10/15SVE — variantes SMB15 avec hydraulique e‑HME ou e‑SVE

Caractéristiques techniques :

• Nom de la série : SMB (Central‑North Europe)
• Indication du nombre de pompes de service dans les codes : ex. « 10 » indique généralement une configuration avec 1 pompe de service
• Séries de pompes : e‑HME et e‑SVE (selon le modèle)
• Codes hydrauliques : 10HME, 10SVE, 15HME, 15SVE, 1HME, 1SVE, 22SVE, 3HME, 3SVE, 5HME, 5SVE (varie selon la variante)
• Alimentation de l'armoire de commande : /2 = Monophasé, 1 x 230 V ; /4 = Triphasé, 3 x 400 V
• Options de matériau de construction : version CB ou version CX

Ressources CAO et documentation :

Les types de documents disponibles pour chaque variante comprennent généralement le 2D (.dxf), le 3D (.stp) et des aperçus (aperçu 2D, aperçu 3D). Ces ressources facilitent l'intégration CAO et la préparation des nomenclatures.

Remarques :

Les codes modèles encodent la série de pompe, l'hydraulique, l'alimentation et le matériau : vérifiez le code exact de la variante avant de télécharger les fichiers CAO. Aucun fichier PDF n'est affiché dans le contenu fourni.
