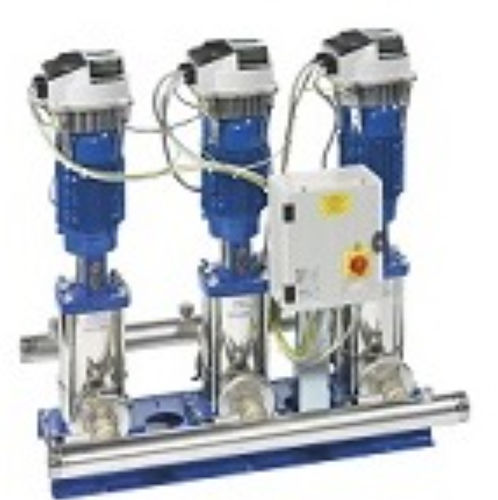

Pompe à eau GHV

avec moteur électriqueen métal

Présentation
Cette page du centre CAO répertorie les ensembles de surpression de la série GHV et fournit des entrées de modèles avec détails de configuration et fichiers CAO téléchargeables (2D/3D). Chaque modèle indique généralement le nombre de pompes de service, la série de pompes, la variante hydraulique, la position du clapet anti-retour et l'alimentation du coffret de commande. De nombreux modèles proposent des aperçus 2D et 3D.

Codes modèles et informations clés
Les codes modèle GHV intègrent des données de configuration : groupe/ hydraulique pompe de service / code coffret. Exemples représentatifs :

• GHV10/5SV11F015T/2/PMA — Nombre de pompes de service : 10 (= 1 pompe de service) ; Série de pompe : e-SV ; Hydraulique : 5SV ; Clapet anti-retour : côté livraison ; Coffret : /2 = Monophasé 1 x 230 V
• GHV10/10SV04F015T/4/PMA — Nombre de pompes de service : 10 (= 1 pompe de service) ; Série de pompe : e-SV ; Hydraulique : 10SV ; Clapet anti-retour : côté livraison ; Coffret : /4 = Triphasé 3 x 400 V
• GHV20/10SV02F007T/2 — Nombre de pompes de service : 20 (= 2 pompes de service) ; Série de pompe : e-SV ; Hydraulique : 10SV ; Clapet anti-retour : côté livraison ; Coffret : /2 = Monophasé 1 x 230 V

Types de documents disponibles (par modèle)

• 2D (.dxf) — archives ZIP téléchargeables référencées par modèle
• 3D (.stp) — archives ZIP téléchargeables référencées par modèle
• Aperçu 2D au format PNG
• Aperçu 3D (visualiseurs web / 3D)

Remarques
Tous les téléchargements CAO sont fournis en archives ZIP contenant les données CAO ; de nombreux modèles incluent des aperçus PNG et des visualisations 3D. La page n'affiche pas de prix ni de codes EAN.

Caractéristiques techniques

• Série : GHV
• Type de produit : ensembles de surpression / groupes de pompage (série GHV)
• Nombre de pompes de service : options affichées : 10 (1 pompe), 20 (2), 30 (3), 40 (4)
• Série de pompes de service : e-SV
• Options hydrauliques : 3SV, 5SV, 10SV, 15SV, 22SV, etc.
• Position du clapet anti-retour : côté livraison (standard affiché)
• Alimentation coffret de commande : /2 = Monophasé 1 x 230 V ; /4 = Triphasé 3 x 400 V
• Formats CAO disponibles par modèle : 2D (.dxf en ZIP), 3D (.stp en ZIP), aperçus PNG, visualiseurs 3D
