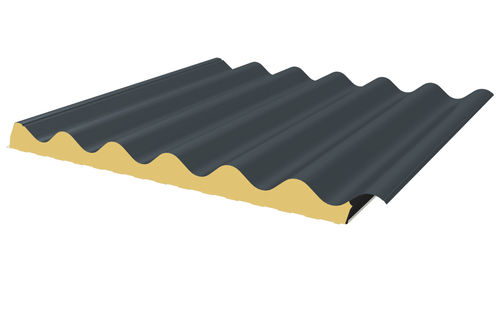

Panneau sandwich pour toiture JI ONDUROOF 1000

pour toitface en acierface en acier galvanisé

Présentation
JI Onduroof 1000 est un panneau de toiture isolé et léger, doté d’un parement extérieur au profil ondulé et d’un noyau en mousse PIR (polyisocyanurate) sans CFC/HCFC. Conçu pour une pose rapide, il convient aux projets de rénovation et aux constructions neuves dans les secteurs agricole, industriel, tertiaire et résidentiel.

Applications

• Toitures de bâtiments agricoles
• Toiture industrielle
• Toiture pour bâtiments tertiaires et résidentiels
• Rénovation et construction neuve

Construction / Matériaux

• Parement extérieur : acier S280 GD
• Âme : mousse PIR (polyisocyanurate) sans CFC/HCFC
• Épaisseur nominale du parement : 0,60 mm (options 0,50 mm et 0,75 mm)

Dimensions
Longueur : Min. 2 500 mm / Max. 20 500 mm
Largeur : Max. 1 000 mm

Épaisseurs & poids

• 40 mm : 11,11 kg/m²
• 60 mm : 11,86 kg/m²
• 80 mm : 12,62 kg/m²
• 120 mm : 14,13 kg/m²

Isolation / Performance thermique
Épaisseur (mm) | U (W/m²K) | R (m²·K/W)
40.0 | 0.38 | 2.6
60.0 | 0.29 | 3.45
80.0 | 0.23 | 4.4
120.0 | 0.15 | 6.45

Classement feu

• Âme : PIR (Polyisocyanurate)
• Classement feu : B-s2,d0 selon EN 13501-1:2019

Revêtements (options)

• Essential (25 µ) : revêtement de base pour usages extérieurs (bardage, toiture et accessoires)
• Ultra : meilleure résistance en manutention et application pour toitures et façades
• Ultra-X (Ultra 75) : revêtement très durable pour toitures et façades, alternative au plastique PVC
• HPS 200 Ultra® : revêtement à haute performance pour environnements exigeants

Couleurs disponibles (sélection par revêtement)

• Essential (exemples RAL) : RAL 1002, RAL 1013, RAL 1015, RAL 1019, RAL 1021, RAL 2001, RAL 3000, RAL 3009, RAL 5002, RAL 5008, RAL 5010, RAL 5011, RAL 5014, RAL 5015, RAL 5017, RAL 6003, RAL 6005, RAL 6009, RAL 6011, RAL 6020, RAL 6021, RAL 7006, RAL 7012, RAL 7015, RAL 7016, RAL 7021, RAL 7022, RAL 7032, RAL 7035, RAL 7037, RAL 7042, RAL 8004, RAL 8011, RAL 8012, RAL 8014, RAL 8019, RAL 8024, RAL 8025, RAL 9001, RAL 9002, RAL 9005, RAL 9006, RAL 9007, RAL 9010, RAL 9016, Woodstructure, 1102 Rouge Tuile, 4750 Gris Nuage
• Ultra (exemples) : RAL 1015, RAL 5008, RAL 7015, RAL 7016, RAL 7021, RAL 7022, RAL 7035, RAL 8012, RAL 9002, RAL 9005, RAL 9006, RAL 9007, RAL 9010, RAL 9016, Woodstructure, 1102 Rouge Tuile, 4750 Gris Nuage
• Ultra-X (exemples) : Anthracite RAL 7016, Goosewing Grey, Merlin Grey (palette haute durabilité)
• HPS 200 Ultra® (exemples) : White, Hamlet, Sargasso, Terracotta, Burano, Mushroom, Heritage Green, Moorland Green, Olive Green, Van Dyke Brown, Black, Albatross, Anthracite, Goosewing Grey, Merlin Grey, Pure Grey, Brown

Normes de référence

• Acier galvanisé : EN 10346:2015 (tolérances selon EN 10143:2006)
• Revêtement de bobine : EN 10169:2022
• Tolérances géométriques et calculs : EN 14509:2013

Documents & variantes

• Fichiers de dessin disponibles pour différentes épaisseurs et géométries (40 / 60 / 80 / 120 mm) en DWG / DXF / PDF
• Fichier 3D et configuration de visualiseur 3D disponibles pour visualisation interactive des revêtements et des couleurs

Caractéristiques techniques

• Nom produit : JI Onduroof 1000
• Type : panneau sandwich toiture, parement profilé
• Matière parement : acier S280 GD
• Âme : PIR (Polyisocyanurate)
• Classement feu : B-s2,d0 (EN 13501-1:2019)
• Épaisseurs disponibles : 40, 60, 80, 120 mm
• Poids indicatif : 11,11 kg/m² (40 mm) à 14,13 kg/m² (120 mm)
• Largeur maxi : 1 000 mm; longueurs : 2 500 mm – 20 500 mm
• Options de revêtement : Essential (25 µ), Ultra, Ultra-X (Ultra 75), HPS 200 Ultra®
• Conformité : EN 10346, EN 10169, EN 14509
