Panneau sandwich pour toiture JI VULCASTEEL ROOF 37-500 ALPHA

face métalliqueface en acierface en acier galvanisé

Description

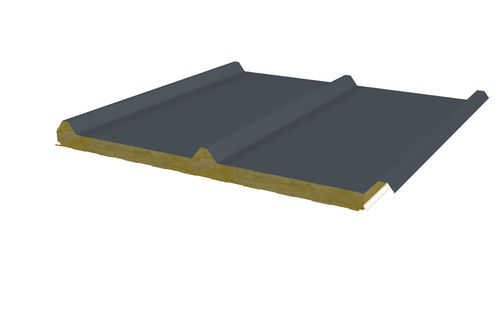

JI Vulcasteel Roof 37-500 Alpha est un panneau de toiture isolé avec une face extérieure trapézoïdale, un noyau en laine de roche de haute qualité, et une face intérieure perforée, légèrement nervurée. Disponible en trois épaisseurs (60, 120 et 200 mm), ce panneau offre des performances en réduction et absorption acoustique, une grande résistance mécanique et une bonne résistance au feu. Grâce à ses deux zones plates de 500 mm entre les ondulations, il allie performance fonctionnelle et esthétique épurée. Ce panneau convient aux environnements à faible humidité et aux secteurs agricole, industriel, tertiaire et résidentiel.

Dimensions

• Longueur: Min. 2500,0 mm / Max. 13600,0 mm
• Largeur: Max. 1000,0 mm

Épaisseur et poids

• 60 mm: 16,86 kg/m²
• 120 mm: 22,86 kg/m²
• 200 mm: 30,85 kg/m²

Caractéristiques

• Matériel: Acier S280 GD
• Face extérieure: profil trapézoïdal (2 zones plates de 500 mm entre les ondulations)
• Noyau: laine de roche (âme)
• Face intérieure: perforée, légèrement nervurée
• Bonne résistance mécanique
• Convient aux environnements à faible humidité

Revêtements disponibles (exemples)

• Essential (25 µ) – revêtement de bobine pour utilisation extérieure
• Ultra – pour environnements sévères et meilleure résistance au maniement

Normes de référence

• Acier galvanisé: NF EN 10346:2015 - tolérances selon NF EN 10143:2006 - NF P34-310:2017
• Revêtement de bobine: NF EN 10169:2022 - NF P34-301:2017
• Tolérance (géométrie): EN 14509:2013
• Calculs: Application forfaitaire de EN 14509:2013

Isolation

• Âme: noyau en laine de roche
• Classement feu: A2-s1,d0 (pour tous les revêtements sauf HPS 200 Ultra) selon NF EN 13501-1:2018

Tableau d'Isolation
Tableau des épaisseurs d'isolation (mm) | R (m².K/W) | Psi (W/(m.K)) | Uc (W/m²K)
60,0 | 1,35 | 0,006 | 0,671
120,0 | 2,7 | 0,004 | 0,35
200,0 | 4,5 | 0,002 | 0,214

Caractéristiques / spécifications techniques

• Modèle: JI Vulcasteel Roof 37-500 Alpha
• Marque: JI
• Usage: panneaux sandwich toiture
• Face extérieure: acier profilé trapézoïdal, deux zones plates de 500 mm
• Noyau: laine de roche (performances acoustiques et résistance au feu)
• Revêtements: Essential (25 µ), Ultra, autres options selon disponibilité
• Matériau: Acier S280 GD
• Longueur: 2 500 mm à 13 600 mm (min/max)
• Largeur utile: 1 000 mm (max)
• Épaisseurs disponibles: 60 mm / 120 mm / 200 mm
• Poids indicatif: 16,86 kg/m² (60 mm) • 22,86 kg/m² (120 mm) • 30,85 kg/m² (200 mm)
• Classement feu: A2-s1,d0 (selon NF EN 13501-1:2018) sauf HPS 200 Ultra
• Normes: NF EN 10346, NF EN 10169, EN 14509 (géométrie), NF P34-301/310 selon application
