Panneau sandwich pour toiture JI VULCASTEEL ROOF 37-500

pour toitpour toiture penteface en acier galvanisé

Présentation

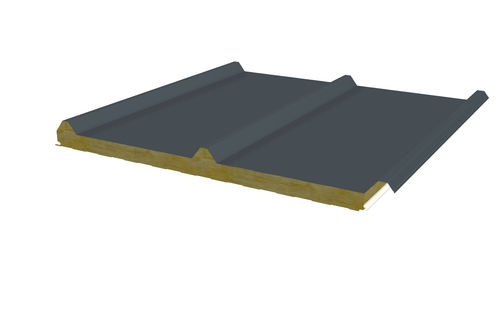

JI Vulcasteel Roof 37-500 est un panneau de toiture isolé pour toitures inclinées, composé d’une face extérieure trapézoïdale, d’un noyau en laine de roche et d’une face intérieure légèrement nervurée. Disponible en trois épaisseurs (60, 120 et 200 mm), il offre un grand confort acoustique et de bonnes performances thermiques. Les deux bandes plates de 500 mm entre les ondes donnent une apparence épurée. Son installation rapide, son classement feu et sa conception durable le rendent adapté aux projets agricoles, industriels, tertiaires et résidentiels.

Dimensions

• Longueur : Min. 2500,0 mm / Max. 13600,0 mm
• Largeur : Max. 1000,0 mm

Épaisseurs et poids

• 60 mm : 17,59 kg/m²
• 120 mm : 23,59 kg/m²
• 200 mm : 31,58 kg/m²

Matériaux

• Acier : S280 GD
• Noyau : Laine minérale (laine de roche)
• Classement feu : A2-s1,d0 (pour tous les revêtements sauf HPS 200 Ultra) selon NF EN 13501-1:2018

Revêtements (disponibles)

• Essential (25 µ) : Revêtement de base pour bardages, toitures et accessoires. Couleurs disponibles :
  • 01015 — RAL 1015
  • 05008 — RAL 5008
  • 06005 — RAL 6005
  • 07012 — RAL 7012
  • 07016 — RAL 7016
  • 07022 — RAL 7022
  • 07035 — RAL 7035
  • 08012 — RAL 8012
  • 08019 — RAL 8019
  • 09002 — RAL 9002
  • 09005 — RAL 9005
  • 09006 — RAL 9006
  • 09007 — RAL 9007
  • 09010 — RAL 9010
• Ultra : Pour environnements extérieurs sévères ; couleurs typiques : RAL 7016, RAL 7022, RAL 7035, RAL 9002, RAL 9006, RAL 9007, RAL 9010.
• Ultra-X (Ultra 75) : Revêtement le plus durable pour toitures et façades ; exemple : 10026 — Goosewing Grey.

Normes de référence

• Acier galvanisé : NF EN 10346:2015 - tolérances selon NF EN 10143:2006
• Revêtement en bande : NF EN 10169:2022
• Tolérances / Géométrie : EN 14509:2013
• Calculs : EN 14509:2013

Isolation

• Noyau : Laine minérale
• Classement feu (panneau) : A2-s1,d0 (sauf HPS 200 Ultra)

Tableau d'isolation
Épaisseur (mm) | U (W/m²K) | R (m².K/W)
60,0 | 0,68 | 1,45
120,0 | 0,35 | 2,8
200,0 | 0,22 | 4,6

Caractéristiques / spécifications techniques

• Nom commercial : JI Vulcasteel Roof 37-500
• Marque : Joris Ide
• Application : Panneau isolé pour toitures inclinées (agricole, industriel, tertiaire, résidentiel)
• Face extérieure : Profil trapézoïdal avec deux bandes plates de 500 mm
• Face intérieure : Légèrement nervurée
• Noyau : Laine de roche
• Épaisseurs disponibles : 60 mm, 120 mm, 200 mm
• Poids : 60 mm = 17,59 kg/m² ; 120 mm = 23,59 kg/m² ; 200 mm = 31,58 kg/m²
• Longueur : 2500,0 mm — 13600,0 mm
• Largeur max : 1000,0 mm
• Performance thermique : voir tableau d'isolation
• Performance feu : A2-s1,d0 (sauf HPS 200 Ultra)
• Acier : S280 GD
• Systèmes de revêtement : Essential (25 µ), Ultra, Ultra-X (Ultra 75)
• Normes : NF EN 10346:2015; NF EN 10169:2022; EN 14509:2013
