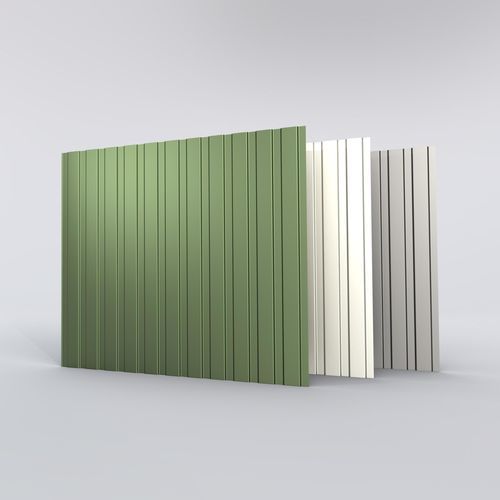

Plaquette de parement en acier galvanisé JI 10-100-1100

pour façadepour mur extérieurtexturée

Présentation
Le JI 10-100-1100 est un profilé acier trapezoïdal destiné aux revêtements muraux et à l’habillage de portes (coulissantes et battantes), ainsi qu’aux finitions de bandeaux et sous-faces. Son profil fin et léger facilite la manutention et la pose tout en offrant une solution technique adaptée aux bâtiments industriels et agricoles. Fabriqué en acier galvanisé à chaud, il est disponible en plusieurs longueurs, largeurs et systèmes de revêtement afin de répondre aux besoins de chantier.

Applications

• Revêtement de portes coulissantes et battantes
• Bandeaux, sous-faces et éléments de finition
• Bardage mural et finitions de façades pour bâtiments industriels et agricoles
• Finitions secondaires dans l’enveloppe du bâtiment

Caractéristiques principales

• Profilé en boîte trapezoïdal prévu pour bardage et habillage de portes
• Matériau : acier galvanisé à chaud (Steel S280–S320 GD)
• Section mince et légère pour une manipulation et une pose simplifiées
• Disponible en plusieurs longueurs, largeurs, épaisseurs et systèmes de revêtement en rouleau

Dimensions
Longueur : Min. 1500 mm / Max. 8000 mm
Largeur : Max. 1100 mm

Épaisseur et masse surfacique
0,5 mm : 4,35 kg/m²
0,6 mm : 5,22 kg/m²
0,63 mm : 5,98 kg/m²
0,7 mm : 6,09 kg/m²
0,75 mm : 7,12 kg/m²

Systèmes de revêtement / Finitions
Différentes familles de laquage sont disponibles selon l’exposition et les performances recherchées. Exemples courants :

• Essential (25 µ) — revêtement coil de base pour usages extérieurs (bardage, toiture, accessoires)
• Ultra — revêtement à plus grande dureté de surface, résistant aux manutentions et au façonnage
• Ultra-X (Ultra 75) — revêtement très durable pour toitures et bardages, alternative au PVC/plastisol
• HPS 200 Ultra® — revêtement coil hautes performances pour environnements agressifs

Couleurs et options disponibles
Large choix de teintes RAL et finitions spéciales selon la famille de revêtement ; surfaces texturées ou lisses possibles.

Normes de référence

• Acier galvanisé : EN 10346:2015 (tolérances selon EN 10143:2006)
• Revêtement coil : EN 10169:2022
• Géométrie / tolérances : EN 508-1:2021
• Calculs structurels : EN 1993-1-3:2006

Remarques

• Choisir épaisseur, masse et famille de revêtement en fonction de la durabilité et de l’exposition du projet.
• Vérifier longueurs, tolérances et disponibilité des couleurs auprès de la documentation technique pour chaque commande.

Caractéristiques techniques

• Modèle : JI 10-100-1100
• Matériau : Steel S280–S320 GD (acier galvanisé à chaud)
• Plage de longueurs : 1500 mm — 8000 mm
• Largeur max. : 1100 mm
• Épaisseurs / masse : voir tableau ci‑dessus
• Revêtements : Essential (25 µ), Ultra, Ultra-X (Ultra 75), HPS 200 Ultra®
• Normes : EN 10346:2015; EN 10143:2006; EN 10169:2022; EN 508-1:2021; EN 1993-1-3:2006
