Bardage en panneaux JI 30-207-1035

en acieren acieren tôle

Présentation

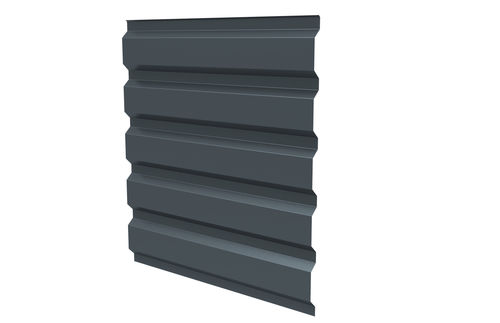

Le JI 30-207-1035 Bardage est une tôle nervurée en acier destinée aux façades extérieures en simple peau. Ce produit est utilisé dans les systèmes de bardage sec pour ses performances structurelles, sa mise en œuvre facilitée et son large éventail de finitions. Disponible en plusieurs épaisseurs et longueurs pour répondre aux spécifications architecturales et constructives.

Dimensions
Longueur: Min. 1500,0 mm / Max. 13600,0 mm
Largeur: Max. 1035,0 mm

Épaisseur et poids
0,63 mm: 5,83 kg/m²
0,75 mm: 6,94 kg/m²

Caractéristiques

• Matériel: Acier S320 GD

Revêtements - Aperçu
Essential (25 µ)
Revêtement de base adapté aux utilisations extérieures (bardages, toitures, accessoires, appareils de climatisation).

• 01002: RAL 1002 (#D2AA6D)
• 01013: RAL 1013 (#E3D9C7)
• 01015: RAL 1015 (#E6D2B5)
• 01019: RAL 1019 (#A48F7A)
• 01021: RAL 1021 (#F6B600)
• 02001: RAL 2001 (#BA481C)
• 03000: RAL 3000 (#A72920)
• 03009: RAL 3009 (#6D342D)
• 05002: RAL 5002 (#00387A)
• 05008: RAL 5008 (#2B3A44)
• 05010: RAL 5010 (#004F7C)
• 05011: RAL 5011 (#1A2B3C)
• 05014: RAL 5014 (#637D96)
• 05015: RAL 5015 (#007CAF)
• 05017: RAL 5017 (#005B8C)
• 06003: RAL 6003 (#50533C)
• 06005: RAL 6005 (#114232)
• 06009: RAL 6009 (#27352A)
• 06011: RAL 6011 (#6B7C59)
• 06020: RAL 6020 (#37422F)
• 06021: RAL 6021 (#8A9977)
• 07006: RAL 7006 (#766A5E)
• 07012: RAL 7012 (#575D5E)
• 07015: RAL 7015 (#4F5358)
• 07016: RAL 7016 (#383E42)
• 07021: RAL 7021 (#2F3234)
• 07022: RAL 7022 (#4C4A44)
• 07032: RAL 7032 (#B5B0A1)
• 07035: RAL 7035 (#d7d7d7)
• 07037: RAL 7037 (#7A7B7A)
• 07042: RAL 7042 (#8E9291)
• 08004: RAL 8004 (#8D4931)
• 08011: RAL 8011 (#5A3827)
• 08012: RAL 8012 (#66332B)
• 08014: RAL 8014 (#4A3526)
• 08019: RAL 8019 (#3D3635)
• 08024: RAL 8024 (#795038)
• 08025: RAL 8025 (#755847)
• 09001: RAL 9001 (#E9E0D2)
• 09002: RAL 9002 (#D6D5CB)
• 09005: RAL 9005 (#0E0E10)
• 09006: RAL 9006 (#A1A1A0)
• 09007: RAL 9007 (#868581)
• 09010: RAL 9010 (#F1EDE1)
• 09016: RAL 9016 (#F1F1EA)
• 50004: Woodstructure (#96652A)
• 70003: 1102 Rouge Tuile (#A65448)
• 90007: 4750 Gris Nuage (#949599)

Ultra
Utilisations extérieures en environnements sévères : profilés, panneaux sandwich pour toitures et bardages, éléments de construction (tuiles, gouttières, etc.).

• 01015: RAL 1015 (#E6D2B5)
• 05008: RAL 5008 (#2B3A44)
• 07015: RAL 7015 (#4F5358)
• 07016: RAL 7016 (#383E42)
• 07021: RAL 7021 (#2F3234)
• 07022: RAL 7022 (#4C4A44)
• 07035: RAL 7035 (#d7d7d7)
• 08012: RAL 8012 (#66332B)
• 09002: RAL 9002 (#D6D5CB)
• 09005: RAL 9005 (#0E0E10)
• 09006: RAL 9006 (#A1A1A0)
• 09007: RAL 9007 (#868581)
• 09010: RAL 9010 (#F1EDE1)

Normes de référence
Acier galvanisé : NF EN 10346:2015 - tolérances selon NF EN 10143:2006 - NF P34-310:2017
Revêtement de bobine : NF EN 10169:2022 - NF P34-301:2017
Tolérances : Recommandations professionnelles RAGE de juillet 2014
Calculs et essais : NF P 34-503-1:2024 interprété selon les recommandations RAGE 2014 et les Eurocodes / règles NV65 applicables pour le dimensionnement au vent.

Caractéristiques / spécifications techniques

• Nom commercial : JI 30-207-1035
• Type : Tôle de bardage nervurée (bardage simple peau)
• Matériau : Acier S320 GD
• Largeur utile : 1035,0 mm
• Longueurs disponibles : 1500,0 mm - 13600,0 mm
• Épaisseurs disponibles : 0,63 mm (5,83 kg/m²), 0,75 mm (6,94 kg/m²)
• Revêtements disponibles : Essential (25 µ) et Ultra (palette RAL et finitions spéciales listées ci‑dessus)
• Normes : NF EN 10346, NF EN 10169 ; tolérances et calculs conformes aux recommandations RAGE et aux Eurocodes / NV65 selon usage
