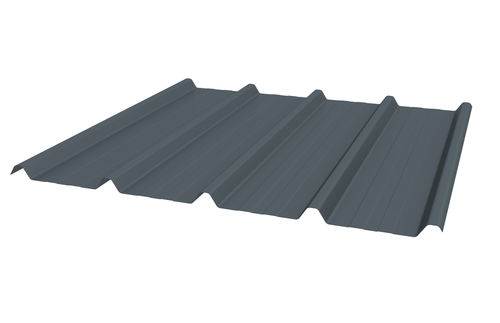

Bardage en panneaux JI 33-250-1000

en acieren tôlegalvanisé

Présentation
Le JI 33-250-1000 est une tôle de bardage nervurée en acier conçue pour des applications en bardage simple ou double peau dans les bâtiments agricoles, industriels et commerciaux. Le profil (hauteur 33 mm, pas 250 mm) offre un comportement mécanique prévisible et est fourni en plusieurs longueurs, épaisseurs et revêtements selon les besoins du projet.

Applications

• Bardage extérieur de bâtiments industriels et agricoles
• Systèmes de façade simple peau et double peau
• Compatible avec la gamme d’accessoires : couvertines, fixations, isolations et panneaux sandwich

Dimensions
Longueur : Min. 1500,0 mm / Max. 13500,0 mm
Largeur : Max. 1000,0 mm
Profil : hauteur 33 mm / pas 250 mm

Épaisseur et poids
0,50 mm : 4,79 kg/m²
0,60 mm : 5,75 kg/m²
0,70 mm : 6,70 kg/m²

Matériau
Acier S280 GD (bobine galvanisée)

Revêtements et couleurs disponibles

• Essential (25 µ) — Revêtement extérieur de base pour bardages, toitures et accessoires.

  • RAL 1002 — #D2AA6D
  • RAL 1013 — #E3D9C7
  • RAL 1015 — #E6D2B5
  • RAL 1019 — #A48F7A
  • RAL 1021 — #F6B600
  • RAL 2001 — #BA481C
  • RAL 3000 — #A72920
  • RAL 3009 — #6D342D
  • RAL 5002 — #00387A
  • RAL 5008 — #2B3A44
  • RAL 5010 — #004F7C
  • RAL 5011 — #1A2B3C
  • RAL 5014 — #637D96
  • RAL 5015 — #007CAF
  • RAL 5017 — #005B8C
  • RAL 6003 — #50533C
  • RAL 6005 — #114232
  • RAL 6009 — #27352A
  • RAL 6011 — #6B7C59
  • RAL 6020 — #37422F
  • RAL 6021 — #8A9977
  • RAL 7006 — #766A5E
  • RAL 7012 — #575D5E
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7032 — #B5B0A1
  • RAL 7035 — #D7D7D7
  • RAL 7037 — #7A7B7A
  • RAL 7042 — #8E9291
  • RAL 8004 — #8D4931
  • RAL 8011 — #5A3827
  • RAL 8012 — #66332B
  • RAL 8014 — #4A3526
  • RAL 8019 — #3D3635
  • RAL 8024 — #795038
  • RAL 8025 — #755847
  • RAL 9001 — #E9E0D2
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • RAL 9016 — #F1F1EA
  • Woodstructure — #96652A
  • 1102 Rouge Tuile — #A65448
  • 4750 Gris Nuage — #949599
• Ultra — Pour environnements extérieurs sévères ; adapté aux profilés et panneaux sandwich.

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • Woodstructure — #96652A
• Ultra-X — Revêtement Ultra 75, haute durabilité pour toitures et bardages ; alternative au plastisol PVC, améliore la performance du système et contribue à la réduction de CO2 au niveau projet.

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
• HPS 200 Ultra® — Gamme de revêtements performants pour environnements exigeants ; exemples : White, Hamlet, Sargasso, Terracotta, Burano, Mushroom, Heritage Green, Moorland Green, Olive Green, Van Dyke Brown, Black, Albatross, Anthracite, Goosewing Grey, Pure Grey, Brown, etc.

Normes de référence
Acier galvanisé : EN 10346:2015 - tolérances selon EN 10143:2006
Revêtement en bobine : EN 10169:2022
Tolérances (géométrie) : EN 508-1:2021
Calculs : EN 1993-1-3:2006

Téléchargements (exemples)
Fiche technique et plans produits disponibles au format PDF (documents spécifiques JI 33-250-1000).

Caractéristiques techniques

• Modèle : JI 33-250-1000 (tôle de bardage trapezoïdale)
• Matériau : Acier S280 GD (galvanisé)
• Plage de longueurs : 1 500,0 mm — 13 500,0 mm (min / max)
• Largeur maximale : 1 000,0 mm
• Épaisseurs disponibles et poids : 0,50 mm (4,79 kg/m²), 0,60 mm (5,75 kg/m²), 0,70 mm (6,70 kg/m²)
• Conçu pour bardage simple ou double peau ; compatible avec la gamme d’accessoires
• Normes applicables : EN 10346:2015, EN 10169:2022, EN 508-1:2021, EN 1993-1-3:2006
