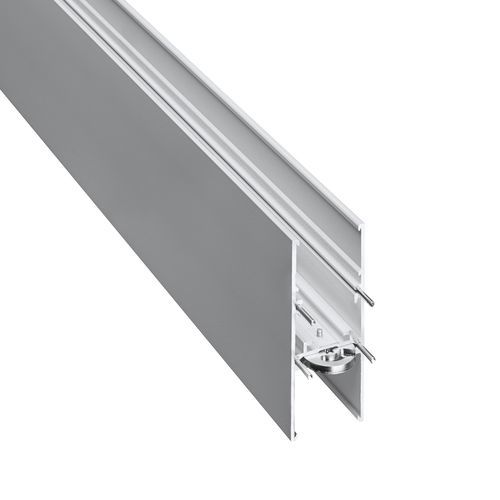

Profil éclairant suspendu FORM.H44

à LEDen acryliqueen aluminium extrudé

Aperçu du produit

• Système d'éclairage multifonction : Le profil form.h44 permet des effets d'éclairage direct et indirect dans un système modulaire. Des éléments linéaires produisent la lumière indirecte vers le plafond, tandis que des projecteurs, des floodlights sur rail control.x et des inserts LED procurent la lumière directe.
• Large gamme d'accessoires : De nombreux accessoires permettent des configurations sur mesure pour des espaces d'exposition, musées ou bâtiments historiques.
• Interface DALI en option : Interface DALI disponible pour variation d'intensité et gestion centralisée.
• Fonction d'éclairage de secours en option : Modules d'urgence (Inotec) intégrables pour installations nécessitant de la sécurité.
• Adapté aux hauts plafonds : Conçu pour des pièces à forte hauteur telles que musées, galeries et bâtiments historiques.

Caractéristiques générales du profil

• Boîtier en aluminium extrudé
• Longueur maximale : 5000 mm
• Finitions laquées : noir, argent, blanc
• Couvercle plastique transparent pour l'insert d'éclairage indirect

Modules (début / central / fin / libre)

• Module de début : prêt pour connexion avec modules centraux, de fin ou libres ; intègre rail control.x DALI et alimentation de fin control.x ; boîtier aluminium extrudé ; jusqu'à 5000 mm ; finition noir, argent ou blanc ; couvercle plastique transparent pour l'insert indirect.
• Module central : prêt pour connexion avec d'autres modules ; intègre rail control.x DALI et connecteur central control.x ; boîtier aluminium extrudé ; jusqu'à 5000 mm ; finition noir, argent ou blanc ; couvercle plastique transparent.
• Module de fin : pour fermeture de ligne ou connexion aux modules début/central ; intègre rail control.x DALI et alimentation de fin control.x ; boîtier aluminium extrudé ; jusqu'à 5000 mm ; finition noir, argent ou blanc ; couvercle plastique transparent.
• Module libre : ouvert sur deux côtés pour accueillir des composants supplémentaires ; boîtier aluminium extrudé ; jusqu'à 5000 mm ; finition noir, argent ou blanc ; couvercle plastique transparent.

Uplights (inserts d'éclairage indirect)

• Usage : éclairage indirect pour éclaircir le plan du plafond.
• Longueurs disponibles : 1172 mm, 1472 mm, 1772 mm.
• Puissances : 18 W, 23 W, 26 W.
• Contrôle : ON/OFF ou DALI.
• Températures de couleur : 3000 K ou 4000 K ; IRC > 90.

Downlights (inserts d'éclairage direct)

• Usage : éclairage direct pour modules libres configurables.
• Finitions des réflecteurs : noir ou blanc.
• Puissances : 14 W, 26 W, 38 W.
• Optiques : faisceau large ou étroit.
• Contrôle : ON/OFF ou DALI.
• Températures de couleur : 3000 K ou 4000 K ; IRC > 90.

Éclairage direct / projecteurs (ak.tina)

• Les modules libres peuvent recevoir des têtes de projecteur ak.tina pour l'éclairage d'accentuation ou de tâche.
• Configurations 1, 2 ou 3 têtes LED ; rotation 360° et inclinable 90°.
• Optiques : large ou étroite.
• Contrôle : ON/OFF ou DALI.
• Températures de couleur disponibles : 2700 K, 3000 K, 4000 K ; IRC > 90.

Fixation, suspensions et éléments de connexion

• Suspensions : câble acier ou tiges pendulaires pour la suspension des profils et connecteurs.
• Câbles d'alimentation : 5 ou 7 broches ; disponibles en noir, blanc ou transparent ; capots de connexion laqués disponibles.
• Éléments de montage : fixations pour câbles acier ou tiges sur profils et connecteurs.
• Angles / connecteurs : connecteurs 90°, en T ou en X pour liaison mécanique des modules ; profil extrudé avec connecteur à about et cache inférieur dissimulé.
• Embouts : embouts pour fermeture des extrémités de profil.

Éclairage de secours

• Modules d'urgence intégrés dans l'adaptateur (Inotec) disponibles.
• Planification personnalisée des solutions d'urgence possible.
• Alimentation via câbles control.x.

Table des variantes
Référence article | Longueur | Couleur
10780500910 | 5000 mm | blanc
10780500906 | 5000 mm | argent
10780500721 | 5000 mm | noir
10780400910 | 4000 mm | blanc
10780400906 | 4000 mm | argent
10780400721 | 4000 mm | noir
10780300910 | 3000 mm | blanc
10780300906 | 3000 mm | argent
10780300721 | 3000 mm | noir
10780200910 | 2000 mm | blanc
10780200906 | 2000 mm | argent
10780200721 | 2000 mm | noir
10780100910 | 1000 mm | blanc
10780100906 | 1000 mm | argent
10780100721 | 1000 mm | noir


Spécifications techniques

• Matériau : profilé en aluminium extrudé.
• Longueur maximale du profil : 5000 mm.
• Finitions disponibles : noir, argent, blanc (laqué).
• Couvercle pour lumière indirecte : couvercle plastique transparent.
• Options de commande : ON/OFF et DALI ; interface DALI en option.
• Fonction d'urgence : modules d'urgence intégrés (Inotec) en option ; alimentation via control.x.
• Câblage d'alimentation : câbles control.x 5 ou 7 broches.
• Uplights : 1172 / 1472 / 1772 mm ; 18 W / 23 W / 26 W ; 3000 K ou 4000 K ; IRC > 90.
• Downlights : plusieurs puissances et optiques ; IRC > 90.
• Têtes projecteur : options ak.tina avec rotation et inclinaison ; optiques large ou étroite ; plusieurs températures de couleur ; IRC > 90.
